钢丝矫直送料机构三维结构设计

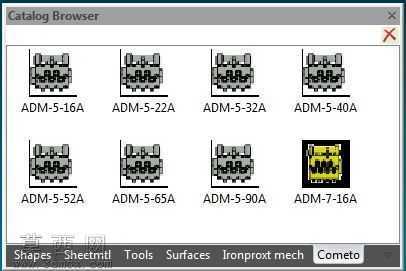

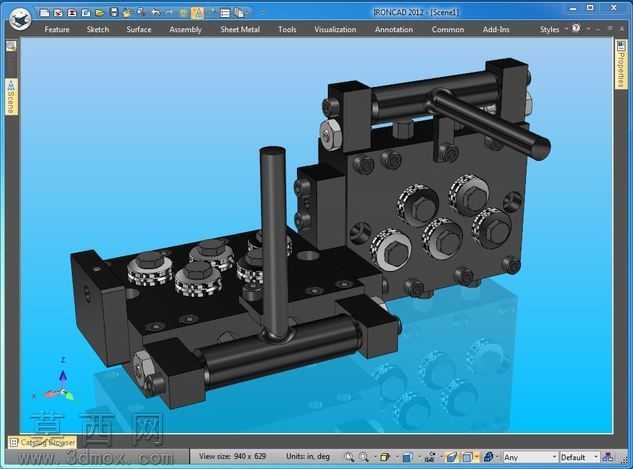

本作品为钢丝矫直送料一体化机构的三维建模成果，建模过程依托三维设计软件完成，全程遵循机械设计的装配逻辑与加工工艺要求，完整还原了机构的全部功能结构。建模阶段首先完成基准坐标系搭建，按照从主体安装基板到功能组件的顺序逐步构建：首先绘制作为承载基础的安装底板，完成底板上的定位孔、安装槽、避让缺口的特征绘制，保证所有孔位的同轴度、位置度符合装配公差要求；随后依次构建多组交错排布的矫直滚轮组件，每一组滚轮都单独完成轴件、轴承外圈、调节旋钮、锁紧螺母的细节建模，滚轮的环形过线槽做了贴合线材直径的圆弧曲面处理，调节旋钮表面的防滑滚花、锁紧件的六角结构都做了精细化特征还原，保证模型的细节真实度。材质渲染阶段针对不同部件做了区分设置：主体安装基板、调节手柄、固定压块等结构件赋予发黑处理的金属材质，还原钢制工装零件的哑光深灰金属质感，表面添加细微的切削纹理与使用磨损痕迹，提升真实感；矫直滚轮、操作手柄的握持部分赋予亮面镀铬金属材质，与主体结构形成视觉区分；操作杆的握持段赋予防滑橡胶材质，还原实际工装的触感差异。结构设计上采用多组滚轮交错排布的形式，通过调节对应旋钮可以改变滚轮的压下量，适配不同线径的钢丝矫直需求，侧方设置的操作手柄可控制进料压合机构的开合，方便穿入待处理钢丝，底部设置的导向辊组保证钢丝送出时的直线度，整体结构紧凑，所有运动部件都预留了合理的活动间隙，不存在结构干涉问题。设计思路围绕线材矫直工序的实际需求展开，摒弃冗余结构，所有调节部件都设置在便于操作的外侧位置，无需拆解机构即可完成压下量调整、进料开合操作，既满足小直径钢丝的高精度矫直需求，也兼顾了工装使用时的操作便捷性，模型完成后经过全局干涉检查，所有装配关系符合机械设计规范，可直接用于工装加工参考、机构运动仿真演示。
