六叶轴流风机叶轮结构三维设计

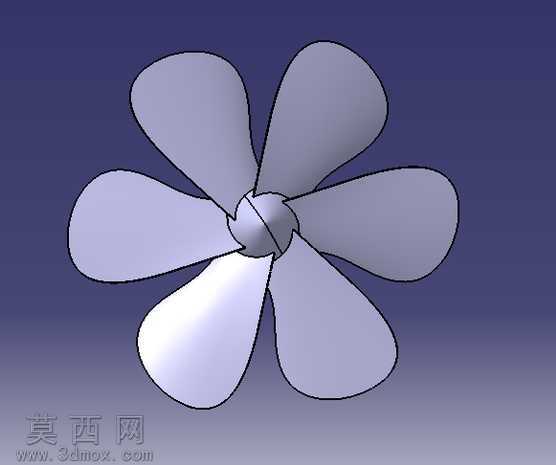

本作品为六叶式风机叶轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的中心回转基准轴与轮毂安装基准面，再围绕中心轴完成单枚叶片的轮廓构建，最终通过圆周阵列操作生成全部六枚叶片，保证各叶片的角度、尺寸、曲面形态完全一致，满足叶轮动平衡的基础设计要求。建模阶段重点对叶片的曲面形态进行精细化构建，叶片从轮毂连接处向外缘平滑延伸，截面翼型沿径向逐步过渡，叶根位置厚度较大以保证结构连接强度，叶梢位置厚度逐步收窄，曲面弧度经过反复调整，既保证气流推动效率，也避免曲面出现突兀折角导致的气流紊流问题。轮毂部分采用分体式对接结构设计，中心预留轴孔安装位，轮毂与叶片的衔接位置做了平滑圆角过渡处理，消除应力集中隐患，保证整体结构的力学性能稳定。材质渲染阶段，为叶轮整体赋予哑光浅灰色工程塑料材质，模拟实际生产中常用的玻纤增强PP或ABS材质质感，调整材质的反光度与粗糙度参数，还原塑料部件的真实视觉效果，背景采用渐变深蓝色调突出叶轮主体结构，通过光影渲染突出叶片的曲面弧度与厚度变化，让整体结构的展示更加清晰直观。结构设计上，六枚叶片沿圆周均匀分布，相邻叶片夹角为60度，相比常规三叶、五叶叶轮，该结构在相同转速下可以输出更平缓连续的气流，降低运行过程中的气流脉动噪音，适合低噪音通风场景使用。设计过程中对叶片的扭转角度进行了多轮校验，保证叶片从根部到梢部的攻角沿径向合理变化，让气流能够沿轴向平稳导出，减少气流径向流动带来的能量损耗，提升风机的运行效率。轮毂的分体结构设计也方便后续与电机轴的装配对接，中心轴孔的尺寸预留了标准公差余量，能够适配常规的小型风机电机输出轴，叶片与轮毂的连接位置做了加厚处理，保证高速旋转下的结构强度，避免长期运行出现叶片断裂或变形问题。
