带提手密封便携运动摇摇杯结构设计

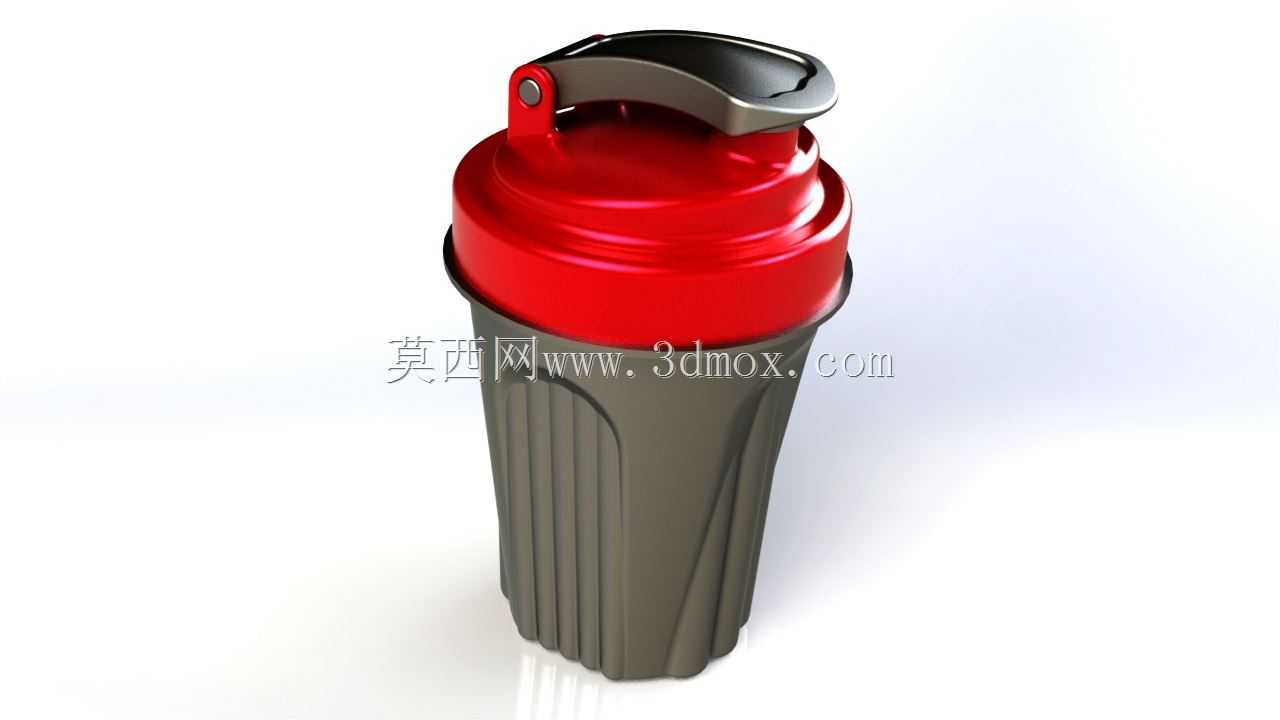

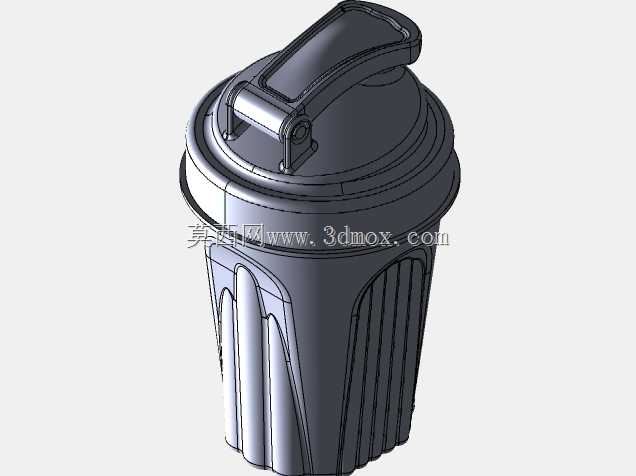

这款带提手的密封摇摇杯，主要面向健身运动、户外出行、日常办公等场景的便携饮水、冲调饮品需求，日常可用来盛装蛋白粉冲调液、常温饮用水、运动饮料等，杯身的密封结构能避免盛装液体在晃动过程中出现渗漏，适配放置在背包侧袋、车载杯架等位置使用。从结构设计层面来看，杯身采用上宽下窄的锥度造型，底部做了多道竖向加强筋设计，一方面提升杯身整体的抗挤压形变能力，避免日常握持、放置时受外力出现凹陷变形，另一方面竖向筋条也能增加握持时的摩擦力，减少手滑掉落的概率。杯盖部分采用卡扣式旋合密封结构，搭配内嵌的硅胶密封圈，在杯盖旋紧到位后，密封圈与杯口端面完全贴合，阻断液体渗漏的路径，即使杯体倒置、剧烈晃动也不会出现漏液情况。杯盖顶部集成的折叠式提手，通过转轴与杯盖基座连接，非使用状态下提手可贴合在杯盖顶面，减少整体占用空间，需要携带时可将提手翻起，单指即可勾住提手携带，提手表面做了弧形贴合指腹的造型，长时间拎取也不会出现明显的压痕。设计过程中需要重点把控杯口与杯盖的配合公差，旋合螺纹的导程要兼顾拧紧效率与密封压紧力，通常螺纹导程设置在4-5mm，旋合圈数控制在2.5-3圈，既能保证单手可以快速拧开杯盖，又能提供足够的轴向压紧力让密封圈产生足够的形变填充配合间隙。杯身的外形尺寸需要适配常规车载杯架的直径范围，杯身最大外径控制在85-90mm，整体高度控制在180-200mm，装满液体后的总重量控制在500g以内，符合单手握持的重量舒适区间。杯盖与杯身的配合位置做了外翻的止口结构，饮用时杯口贴合唇部的位置做了圆弧过渡处理，避免锐边造成的不适感，同时杯盖顶部的饮水口做了隐藏式设计，不饮用时可通过翻盖结构封闭，避免灰尘落入杯内。整体壁厚设计上，杯身主体壁厚控制在2.5-3mm，杯盖部分因为要集成提手转轴、密封槽等结构，局部壁厚加厚到4mm，同时在壁厚过渡位置做了渐变处理，避免注塑生产过程中出现缩痕、应力集中等问题，提手与杯盖的转轴配合位置预留了0.2mm的装配间隙，保证提手翻转时无卡滞，同时不会出现过大的松旷量。
