带咬边结构塑料凳子注塑模具设计

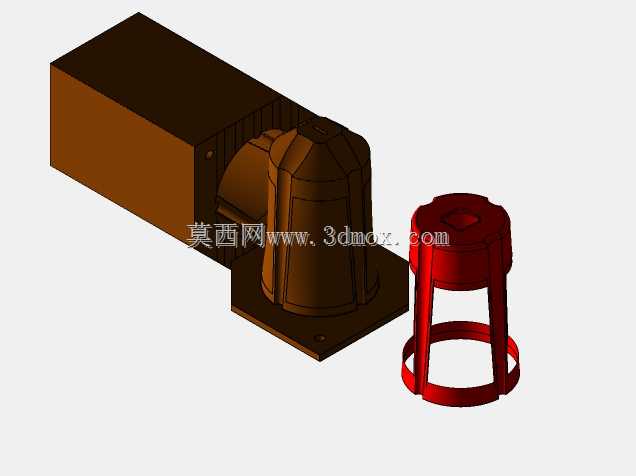

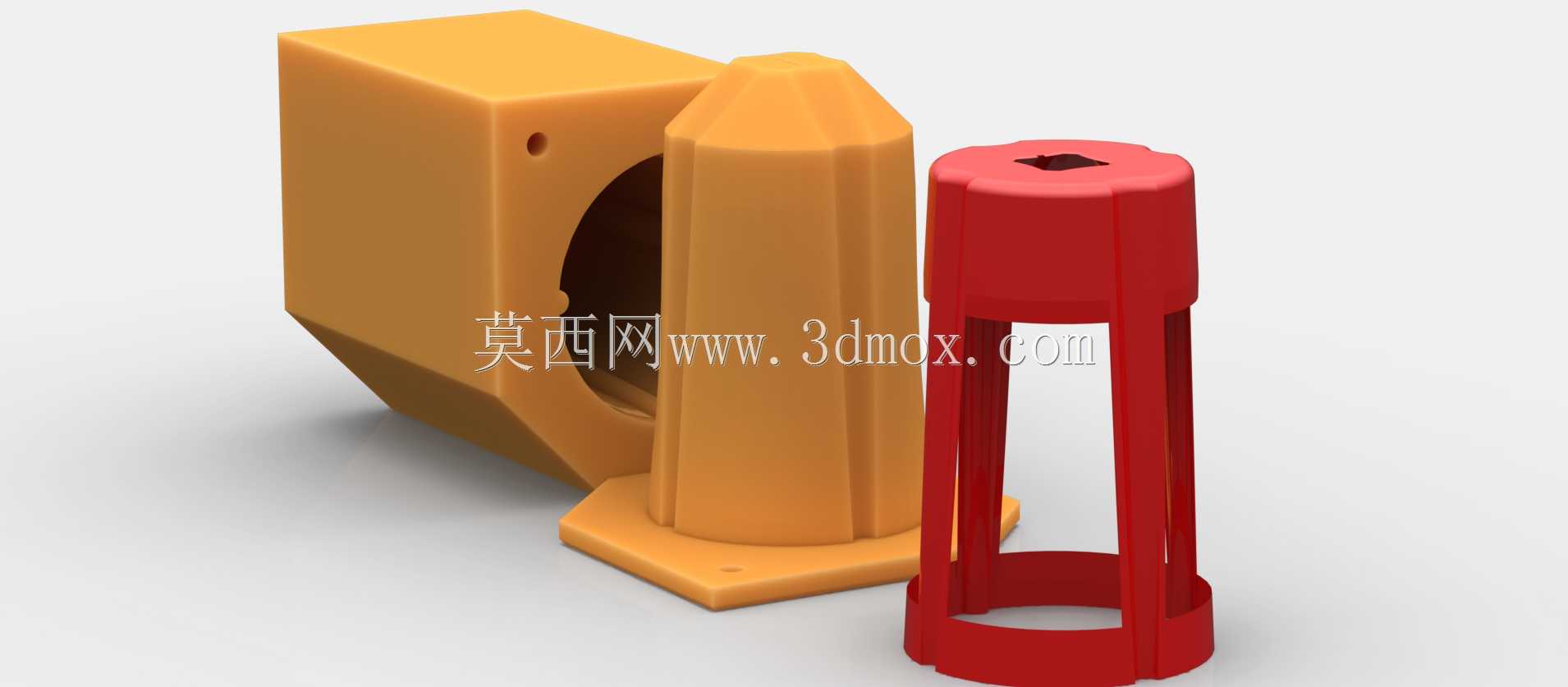

这套模具针对小型塑料凳子的注塑成型需求开发，核心解决带内侧咬边结构塑件的脱模难题，整套模腔与型芯结构均适配3D打印工艺制作，无需额外加工侧抽芯机构即可完成塑件脱模，大幅降低小批量定制场景下的模具制作成本与周期。从实际应用场景来看，这类模具多用于家居日用品领域的小批量试产、个性化定制塑料凳子生产，尤其适配创客空间、小型注塑工坊的快速打样需求，无需配备复杂的抽芯液压或斜导柱结构，普通小型立式注塑机即可完成合模、注射、开模全流程作业。设计思路上，模具将塑件的内侧咬边倒扣结构做了随形脱模的角度优化，型芯部分采用分段式锥度配合，开模时型芯随开模动作先完成轴向微量位移，让塑件内侧倒扣与型芯成型面自然脱离，无需额外侧抽动作即可直接顶出塑件，整套模具的合模定位依靠模架边角的定位凸台完成，定位间隙控制在0.02mm以内，避免飞边产生。从安装边界来看，模具整体外形为方正块体结构，模架底部预留标准注塑机安装螺孔孔位，可直接适配100吨锁模力以下的小型注塑机模板安装尺寸，进料口采用侧浇口设计，开设在凳子底部非外观面位置，浇口残留痕迹小，后续修整工作量少。模具的成型部分分为定模腔与动模型芯两个主要部分，定模腔负责成型凳子的外侧外观面，表面做了细磨砂纹理处理，成型后塑件无需额外做表面喷砂处理即可达到日常使用的外观要求；动模型芯部分除了成型凳子的内侧支撑筋结构，还整合了顶出机构的安装位，顶杆均匀分布在凳子的支撑筋交汇位置，顶出时受力均匀，不会导致塑件顶白、变形。整套模具的冷却水道采用随形布局，紧贴模腔成型面布置，冷却回路长度均衡，成型周期内可将模温稳定控制在PP、PE等常用凳子塑料的适宜成型温度区间，减少塑件冷却不均导致的翘曲变形问题。针对3D打印制作的工艺特性，模具所有成型面的转角位置都做了R0.5以上的圆角过渡，避免3D打印过程中出现尖角位置打印缺陷，同时减少注塑过程中应力集中导致的模具开裂风险，模具的分型面贴合精度经过适配调整，3D打印完成后仅需简单打磨即可达到合模要求，无需后续数控精加工，大幅缩短模具从设计到投入使用的周期。
