DIY浸没式水冷散热装置结构设计

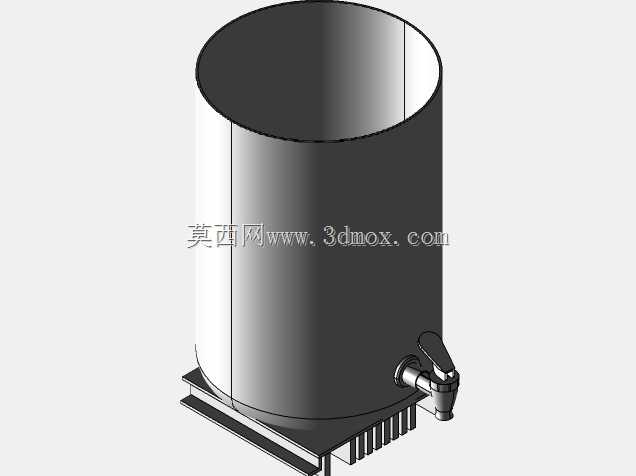

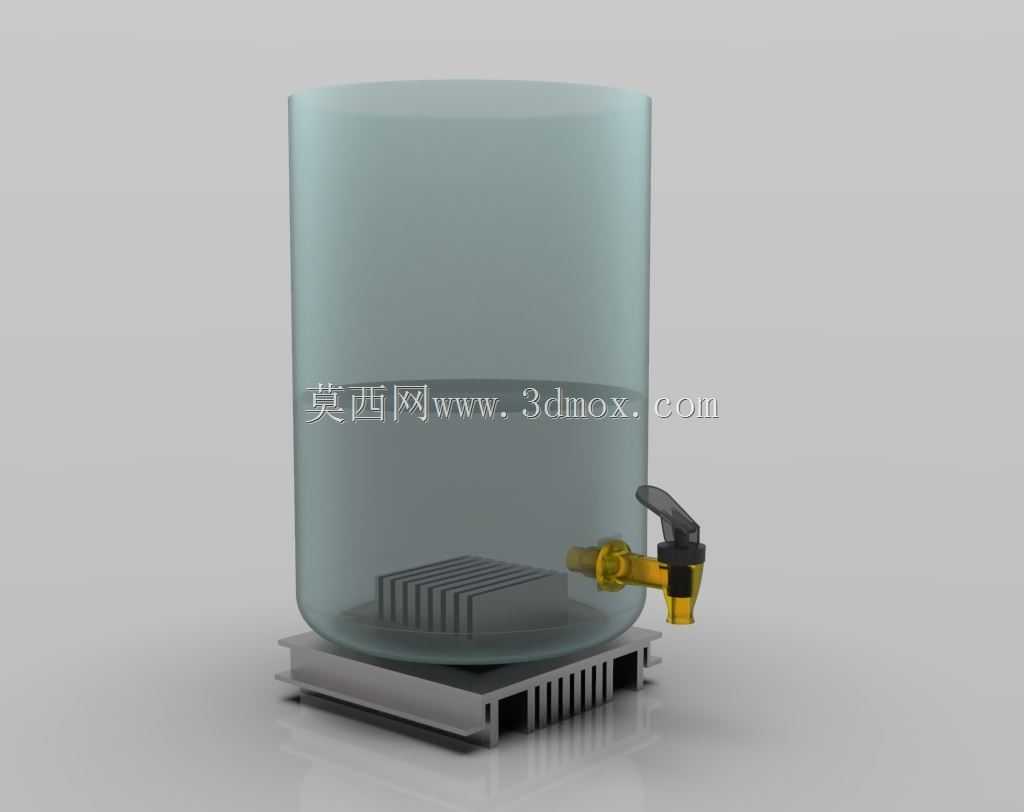

这款浸没式水冷散热装置主要面向小功率发热电子元器件的散热场景，可用于小型实验平台、个人DIY电子设备改装、教学演示类散热实验等场合，核心作用是通过冷却液的浸没接触搭配外置换热结构，将发热元件工作产生的热量持续带出，维持元件工作在合理温度区间，避免过热导致的性能衰减或器件损坏。装置整体采用立式桶状主体结构，透明桶身可直接观察内部冷却液液位、发热元件浸没状态以及冷却液流动情况，方便日常使用中快速排查气泡堆积、液位不足等常见问题。底部设置带散热鳍片的金属基座，基座一方面作为桶身的承托结构，另一方面直接与待冷却的发热元件接触，基座下方的鳍片结构可辅助增大与空气的接触面积，在低负载工况下可实现被动辅助散热，降低主动散热的能耗。桶身侧下部安装有带手柄控制的出水阀，可方便更换冷却液、排放内部沉积的杂质，阀门采用快接式接口结构，可直接外接软管将废液导流至收集容器，避免更换冷却液时的液体泼洒。设计过程中优先考虑了结构的易加工性与装配便捷性，桶身与底部基座采用法兰式压合密封，密封槽内放置耐冷却液腐蚀的橡胶密封圈，无需复杂的焊接工艺即可实现可靠密封，普通加工条件下即可完成制作。基座上的鳍片采用等间距直鳍结构，鳍片厚度与间距经过匹配设计，既保证足够的换热面积，又不会因鳍片过密导致加工难度提升，同时鳍片方向与自然对流的空气流向一致，可最大化被动散热的效率。安装边界方面，装置整体底部 footprint 与常规台式电脑CPU风冷散热器的安装尺寸兼容，可直接适配标准的LGA、AM4等常见主板安装孔位，无需额外制作转接支架；桶身高度控制在150mm以内，不会遮挡主板上的内存插槽、PCIe插槽等周边元件，安装后不会与机箱内其他部件产生干涉。阀门的安装位置距离基座底面高度为25mm，既保证可以排净桶内大部分冷却液，又不会因位置过低与安装平面产生磕碰，阀门手柄的操作空间预留充足，开关操作时不会被桶身或周边结构阻挡。装置内部预留的元件放置空间可容纳尺寸不超过100mm*100mm*50mm的发热元件，浸没深度可通过加注冷却液的量灵活调整，针对不同发热功率的元件，可通过更换更高导热系数的冷却液、外接循环泵连接外置冷排的方式进一步提升散热能力，拓展使用场景。
