IEC标准品字尾带滤波电源输入插座

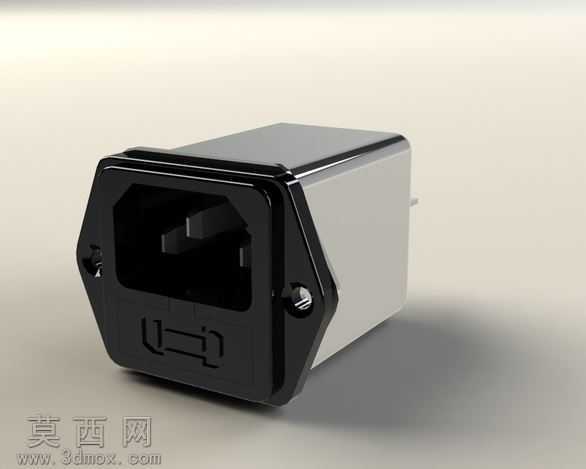

本模型为IEC标准规格的带EMI滤波功能品字尾AC电源输入插座，采用SolidWorks完成全参数化三维建模，建模过程严格遵循IEC 60320 C14接口的标准尺寸规范，对插座的每一处结构细节都做了精准还原。建模阶段首先绘制前端安装法兰的六边形轮廓草图，通过拉伸凸台生成法兰基体，精准定位两侧的螺丝安装沉孔位置，保证安装孔位的中心距、孔径与沉孔深度完全符合行业通用安装标准；随后构建前端黑色绝缘基座部分，对品字形的三个插针容纳腔做了精确的腔体切除，还原插针卡槽、防脱卡扣的内部限位结构，确保插合时的结构逻辑与实物一致；后半部分为滤波电路封装的金属屏蔽壳体，建模时还原了壳体的折边咬合结构、插针引脚的伸出长度与定位尺寸，同时对壳体表面的细微脱模斜度、边角圆角都做了细节处理，避免模型出现生硬的直角结构。材质与渲染阶段，前端绝缘基座采用哑光黑色阻燃PC材质，调整材质的粗糙度参数还原工程塑料的细腻磨砂质感，金属屏蔽壳体采用哑光镀锌钢板材质，模拟金属表面的细微颗粒质感与弱反光特性，插针部分采用亮面锡磷青铜材质，还原金属接插件的光亮金属质感；场景布光采用三点布光法，主光源从侧上方打亮插座主体轮廓，补光弱化暗部死黑区域，轮廓光勾勒金属壳体的边缘线条，搭配浅灰色哑光地面生成柔和的接触阴影，最终渲染效果真实还原实物的材质质感与结构细节。设计思路上，该模型完整还原了带滤波功能电源插座的内外结构，既可以用于电气设备的机箱面板装配干涉检查，也可以作为电源类产品外观设计的配套接口元件，模型的所有特征均保留参数化设计，可根据实际使用需求调整安装尺寸、引脚长度等参数，适配不同功率等级、不同安装场景的滤波电源插座设计需求，建模过程中对接口配合尺寸做了公差预留，确保虚拟装配时能够与对应规格的品字电源插头完成精准配合，还原真实的插合行程与限位结构。
