工业临时冷冻供水系统三维结构设计

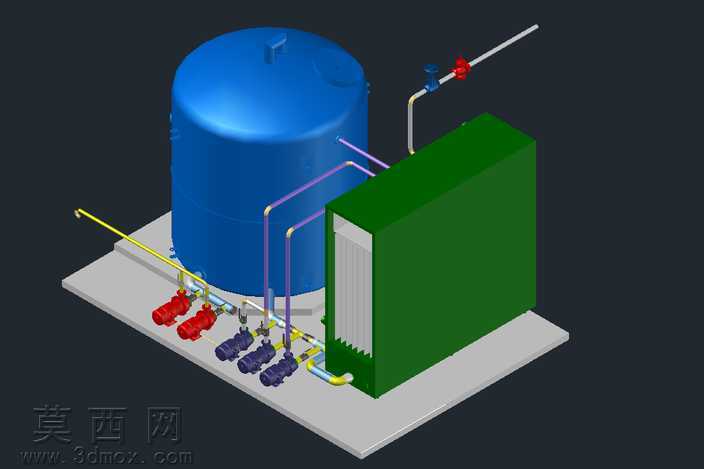

本模型采用三维参数化建模方式搭建，完整还原工业临时冷冻供水系统的全流程结构，建模过程中严格遵循工业管路设计规范，对各部件的尺寸比例、连接位置做了精准匹配，保证模型结构符合实际工程安装逻辑。渲染阶段采用写实材质表现方案，立式储水罐体赋予亮面蓝色金属漆面材质，还原工业储水设备的真实外观质感，表面添加细微的环境反射效果，避免材质表现过于生硬；换热主体设备采用哑光深绿色工业涂装材质，模拟设备外壳的磨砂漆面效果，区分不同功能部件的视觉层次。管路系统根据输送介质差异做了材质与色彩区分，冷冻水供回管路采用紫色硬质管材材质，补水管路采用黄色管材材质，外接进出水管路采用银灰色金属管材材质，不同管路的弯头、接头位置均做了平滑过渡处理，还原管路焊接、法兰连接的真实结构细节。管路上配置的多组阀门组件，分别采用红色手轮、深蓝色阀体的配色方案，清晰标注阀门的操作端与阀体结构，阀门与管路的连接位置添加法兰盘、密封垫片的细节结构，还原工业阀门的安装形态。系统底部的安装基座采用灰色混凝土质感材质，表面做细微的粗糙纹理处理，模拟设备安装的水泥平台效果，所有部件均按照实际安装位置固定在基座上，还原系统的整体安装布局。设计过程中优先考虑临时系统的拆装便捷性，管路布局尽量减少冗余弯折，阀门位置预留足够的操作空间，储水罐体与换热设备的间距满足管路连接与后期检修需求，整体模型结构完整，各部件无干涉错位问题，可用于临时冷冻水系统的方案展示、安装指导以及施工交底使用，模型的材质与渲染效果能够直观呈现系统建成后的真实外观，帮助相关人员快速理解系统的工作流程与结构组成。
