家用滚筒洗衣机带孔内筒结构设计

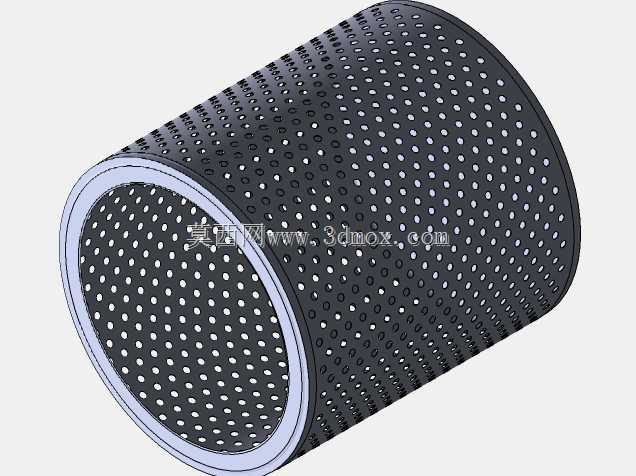

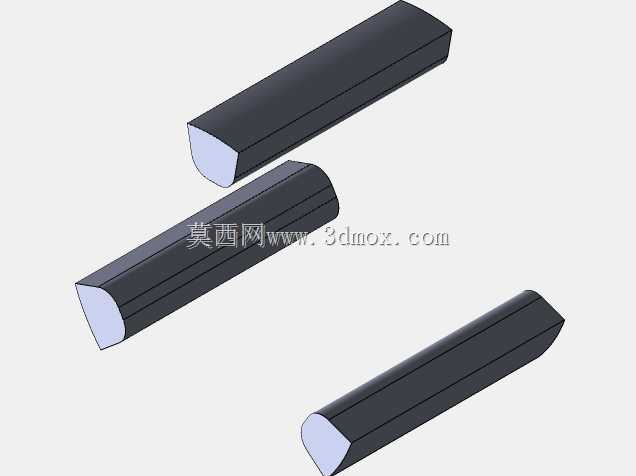

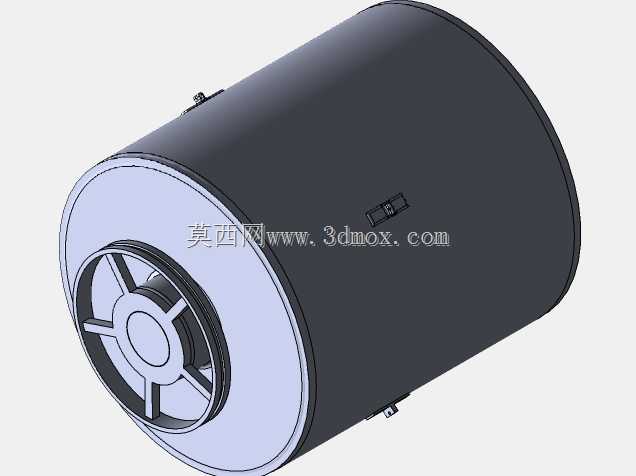

该构件为家用滚筒洗衣机的核心工作内筒，是洗涤过程中直接承载衣物、完成摔打揉搓洗涤动作的关键回转部件，日常家用场景中，所有织物的浸湿、洗涤、漂洗、脱水工序都在该筒体内完成，运转时既要随主轴做低速正反转的洗涤回转，也要在脱水阶段承受每分钟上千转的高速离心载荷，同时长期接触含洗涤剂的水溶液、冷热温度交替的工作环境，对结构刚度、孔位排布合理性、边缘工艺处理都有明确的工程要求。设计阶段首先要匹配整机的安装边界，筒体的外径尺寸需要和外筒内壁保留均匀的环形间隙，避免高速运转时出现剐蹭，筒体的轴向长度要对应前侧门封圈的安装位置，保证筒口和门封的配合间隙均匀，防止洗涤过程中出现漏水、夹扯衣物的问题；筒体两端的连接法兰需要和主轴总成、后侧三角支架的安装孔位完全对齐，连接位的壁厚做局部加厚处理，分散高速运转时的径向跳动载荷，避免长期运转后出现连接位开裂、筒体偏心晃动的问题。筒壁的冲孔排布是设计的核心要点，所有孔位采用均匀交错的阵列方式排布，孔径大小控制在合理区间，既要保证脱水阶段水流能快速从筒内甩出，提升脱水效率，也要避免孔径过大导致衣物纤维、小件衣物卡入孔内造成磨损，孔边缘全部做卷边钝化处理，没有尖锐毛刺，防止洗涤过程中勾扯损伤织物纤维；筒壁的冲孔同时承担着提升筋的安装定位作用，三条沿轴向布置的提升筋通过孔位对应的安装点固定在筒壁内侧，洗涤回转时可以将衣物带到筒体高处再自然落下，模拟手洗的摔打效果，提升洗净比。筒体前端的加强圈采用折边滚压工艺成型，既提升了筒口的结构刚度，避免长期运转后筒口出现失圆变形，也为门封的配合提供了光滑的贴合面，减少运转过程中的摩擦阻力；筒体整体采用薄壁回转结构设计，在保证整体结构强度的前提下尽可能降低自重，减少主轴的承载负荷，降低运转过程中的能耗与振动噪音，所有弯折、连接位置都做圆弧过渡处理，减少应力集中点，提升部件的抗疲劳寿命，能够承受上万次洗涤循环的交变载荷而不出现结构变形、开裂的问题。
