小型移动式混凝土搅拌机三维设计作品

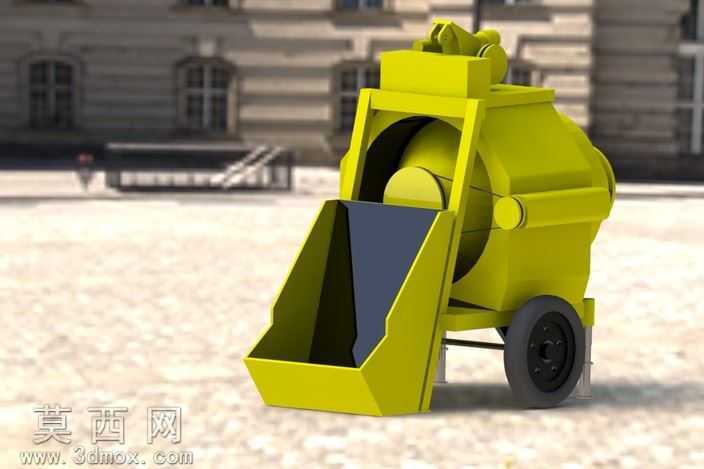

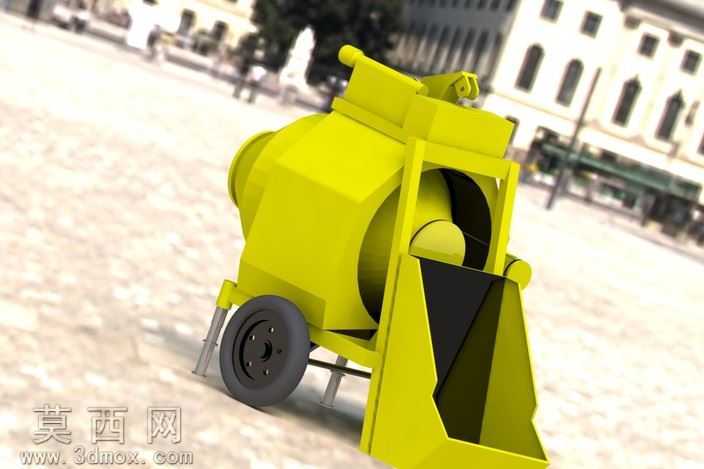

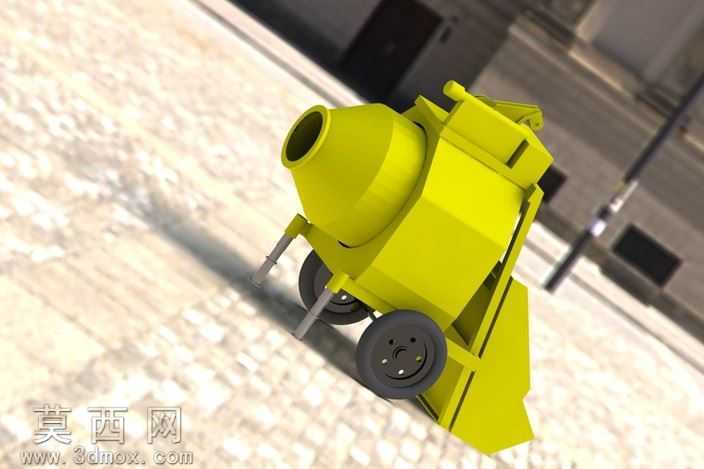

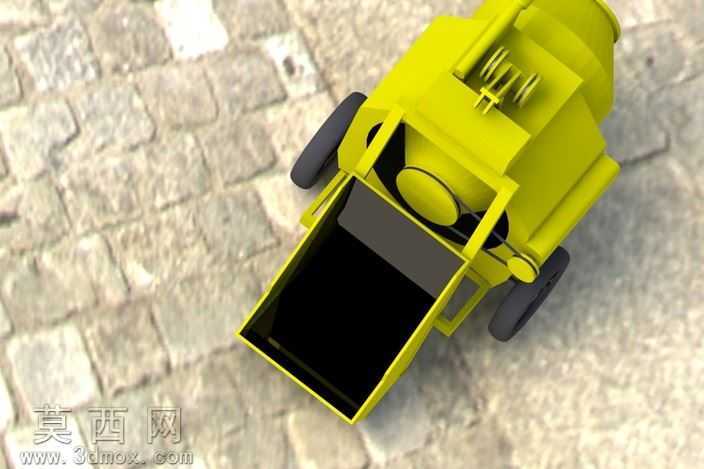

本作品为小型移动式混凝土搅拌机的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先梳理设备的核心功能模块，将整机拆分为搅拌滚筒总成、支撑机架、行走轮组、卸料导槽、支撑支腿、传动防护壳体六大核心部分，逐一进行零件级建模。建模过程中严格遵循小型工程搅拌设备的实际尺寸比例，对搅拌滚筒的锥筒过渡曲面、进料口的喇叭形导料结构、筒身外部的环形加强筋做了精准的曲面拟合，避免出现曲面破面、尺寸错位的问题；针对行走轮组，还原了橡胶轮胎的胎面纹理、轮毂的螺栓安装孔位、轮轴的装配定位结构，支撑支腿的可调节伸缩结构也做了可动性的装配约束预留，能够直观展示支腿放下支撑整机、收起后配合轮组移动的不同工作状态。材质与渲染阶段，针对不同部件的物理属性匹配对应材质：搅拌滚筒与机架主体采用工程设备常用的亮黄色哑光金属漆材质，调整材质的粗糙度与反光度，还原户外工程设备漆面的磨砂质感，避免过度反光造成的失真；行走轮胎采用深黑色橡胶材质，添加细微的颗粒质感模拟橡胶表面的防滑纹理，轮毂采用深灰色铸铁材质，表现金属铸件的厚重质感；卸料导槽采用薄钢板材质，边缘做了卷边结构的细节处理，支撑支腿的金属杆采用镀锌金属材质，表现金属构件的轻微反光特性。场景渲染时模拟户外工地的自然光照环境，添加柔和的地面漫反射效果，让整机的光影过渡自然，能够清晰展现各部件的结构衔接关系。结构设计上，该机型定位小型施工现场的零散混凝土搅拌作业，搅拌滚筒采用倾斜布置的形式，通过滚筒的持续转动带动内部叶片完成混凝土物料的拌合，进料口设置在滚筒高位端，配合喇叭形导料结构方便水泥、砂石、水等物料的投入，低位端对接卸料导槽，拌合完成后倾斜滚筒即可通过导槽将成品混凝土导出，无需额外的卸料输送结构；机架采用框架式焊接结构，在保证结构强度的同时控制整机重量，后部设置的牵引连接结构可配合小型动力设备完成短距离转场，两侧的可伸缩支腿在作业时放下，能够抵消搅拌作业产生的振动，保证整机放置的稳定性，避免作业过程中出现移位、侧翻的风险。设计思路围绕小型工程场景的实用性展开，摒弃了大型搅拌站的复杂配套结构，聚焦设备的移动便捷性、操作简易性，整体结构紧凑，零部件通用性强，既可以作为三维教学的机械结构案例，也可为小型搅拌设备的结构优化、改型设计提供直观的三维参考，帮助设计人员快速理解移动式小型搅拌机的装配逻辑、工作原理与结构布局特点。
