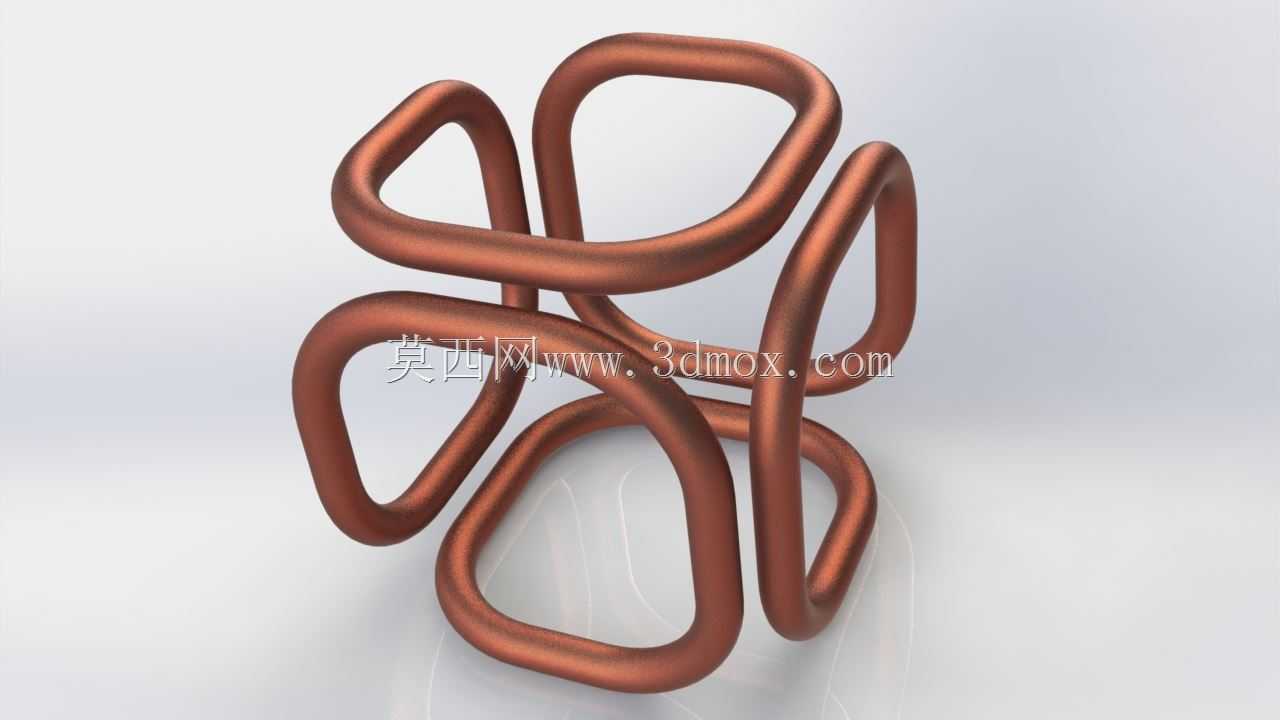

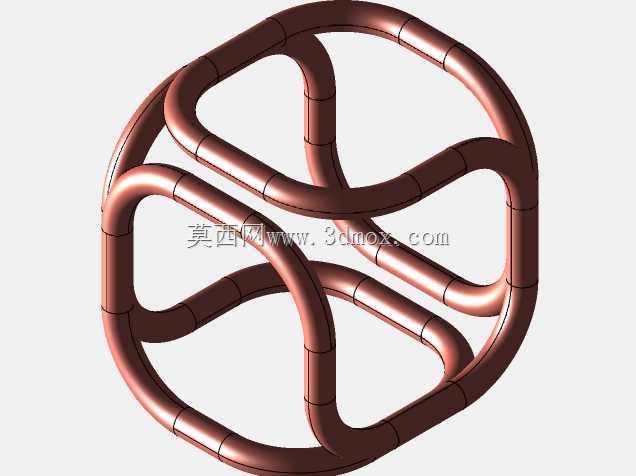

交错弯管构成的镂空立方框架结构

该结构以六组圆角弯管沿立方体三个正交方向交错穿插，形成闭合的空间镂空框架，整体外轮廓保持规整立方边界，内部通过管路连续弯折完成面与面之间的过渡，没有额外拼接节点。从实际工程视角看，这类构件可用于设备内部的流体导流骨架、换热介质预分布通道，也可作为小型台架的支撑框架，在紧凑安装空间内同时承担介质输送与结构限位作用。弯管截面保持均匀圆角，既降低流体在转角处的局部阻力，也避免尖锐棱边带来的应力集中。设计时先确定立方体外接边界，再以各面中心区域为弯管绕行路径，使每根管段在相邻两个立面之间平滑转向，管与管之间保留均匀间隙，防止装配或工作状态下发生干涉。外轮廓尺寸可依据安装腔体调整，管路外径与弯曲半径需匹配弯管加工工艺，弯曲段内侧不得出现管壁起皱或截面过度椭圆化。交错布置的管段在空间中形成多个受力传力路径，当框架承受侧向载荷时，各弯管可通过自身形变分散荷载，相比实心立方体结构减重明显，同时保留足够的刚性支撑能力。若用于流体场景，管路内部可形成连续流道，介质在多次转向过程中延长停留路径，提升换热或混合效果；若仅作为结构件，镂空形态也便于观察内部设备状态、穿过线缆或安装其他辅件。建模过程中需重点控制弯管中心线的空间相切关系，保证每段圆弧与直线段顺滑连接，相邻管段的最小间隙应满足加工与装配公差要求，外边界不得超出预设安装面。端部连接位置可根据实际需求预留法兰或快接接口，安装时以立方体外轮廓为对中基准，即可快速嵌入对应设备腔体，不需要额外设计复杂定位结构。
