阶梯斜置式草莓水培种植架

这套斜置阶梯式种植装置主要面向设施农业中的立体水培场景，常见于温室、植物工厂、阳台农业以及草莓采摘园的精细化栽培区域。其核心作用是在有限地面面积内通过多层倾斜排布提升种植密度，同时让每一层栽培管获得更均匀的光照与通风条件，减少传统平地种植中植株相互遮挡、下部叶片郁闭的问题。草莓根系浅、果穗下垂，这种斜向布置还能让果实自然悬垂于管侧，既便于观察生长状态，也可降低果实贴地造成的污染与腐烂概率。

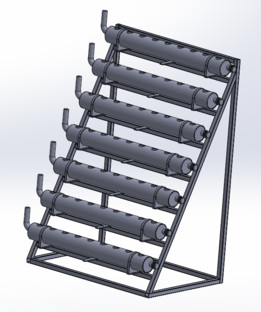

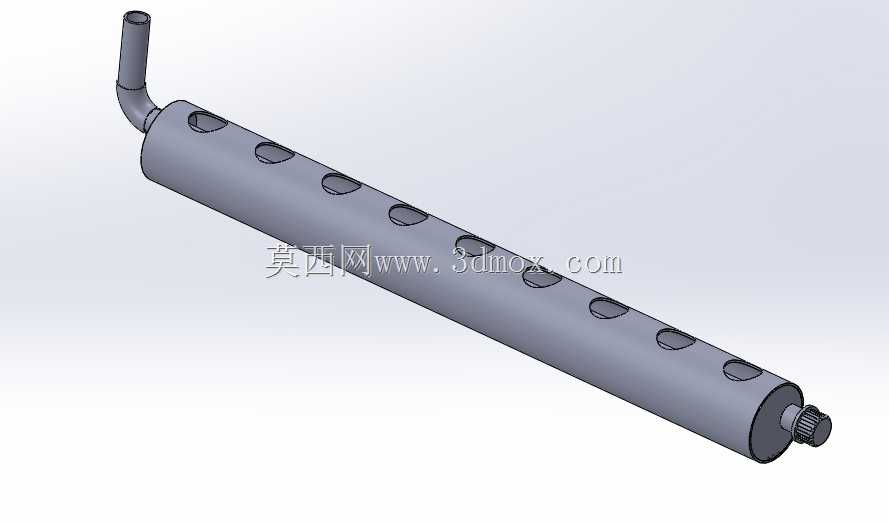

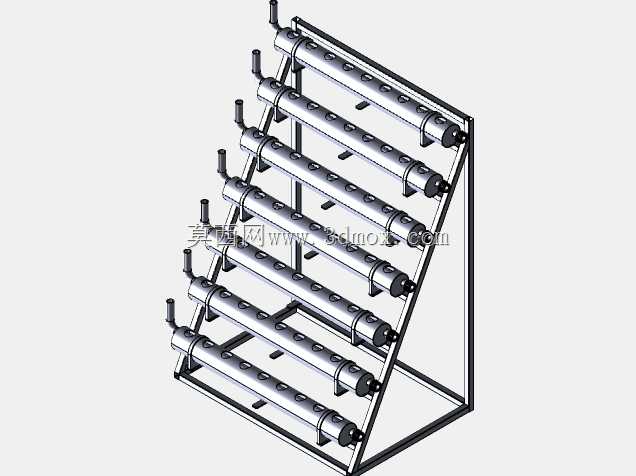

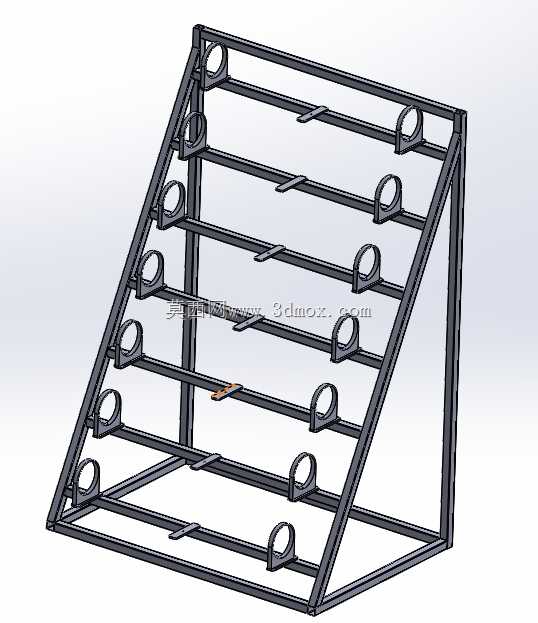

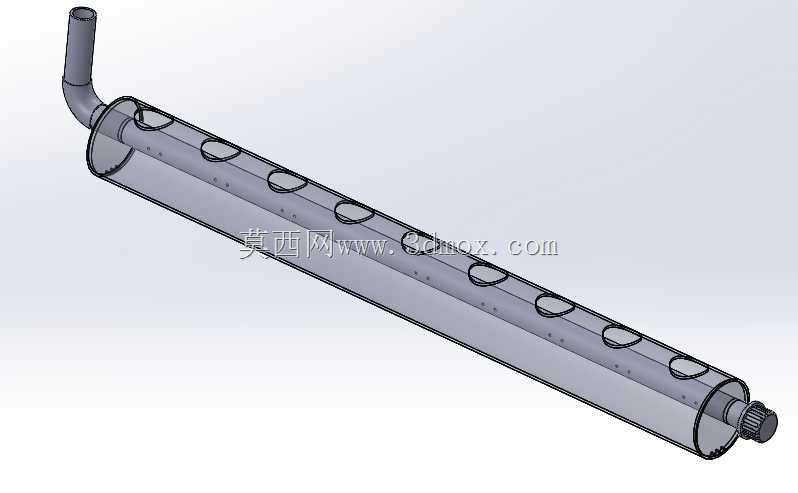

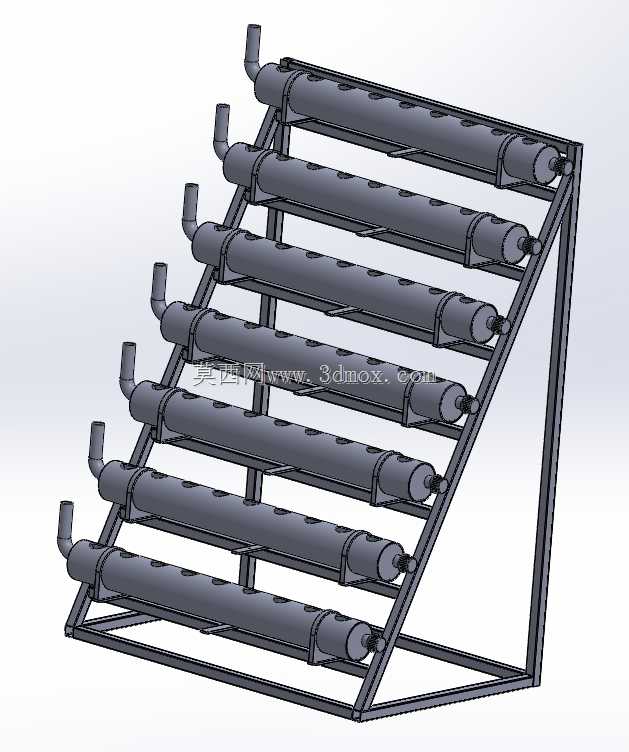

结构上，装置由七根平行栽培管和后侧三角形支撑框架组成。栽培管沿支架斜面等距排列，管身开设定植孔，用于固定种植杯或海绵块，内部形成营养液流道；端部通过弯头与管路串联，可实现营养液在各层之间的循环供给。支架采用矩形管或型材焊接而成，后侧立柱与底部横梁构成稳定的三角受力体系，前低后高的斜面使栽培管保持固定倾角。该倾角并非随意设定，过小会影响采光与果实悬垂空间，过大则会增加支架高度、营养液回流难度以及整体倾覆风险，因此在建模时需要同时兼顾植株生长空间、人工操作高度和支撑刚度。

从安装边界看，整体占地呈长方形，底部框架决定设备与地面的接触范围，后侧斜撑需要预留靠墙或通道间距。多层管路向上展开后，设备最高点集中在后部上端，选型时应核对温室檐高、层架空尺寸以及作业人员伸手可及的范围。栽培管长度方向决定单排种植株数，孔距需匹配草莓成株后的冠幅，避免叶片交叠影响授粉和喷药操作。端部弯头位置还要预留供液管、回液管以及阀门的安装空间，不能与支架杆件发生干涉。

三维建模时应重点处理三类关系：一是栽培管与支架的定位，每根管子需通过管卡或抱箍固定在横向支撑上，孔位沿管长方向阵列并保持周向朝上；二是管路串联顺序，弯头使上下层管道形成连续流道，坡向应一致，避免局部积液造成缺氧烂根；三是框架受力路径，底部横梁承受竖向荷载，后侧斜撑承担水平分力，各焊接节点在模型中应体现真实连接位置，方便后续出工程图和核算材料规格。对于结构设计人员而言，这类模型的价值不在于复杂曲面，而在于把农业工艺要求转化为可制造、可装配、可维护的机械结构，使种植密度、管路坡度、操作高度和支架稳定性在同一套方案中达到平衡。
