混合动力自行车手动微型泵结构设计

这款手动微型泵的核心应用场景，是为混合动力自行车的小型液压回路提供低压动力补充，也可在户外无气源条件下，完成胎压微调、小型液压元件泄压复位这类零散作业。区别于常规落地式打气筒，它的设计出发点是随车搭载、随取随用，因此整体结构围绕紧凑化与手动操作的力传递效率展开。

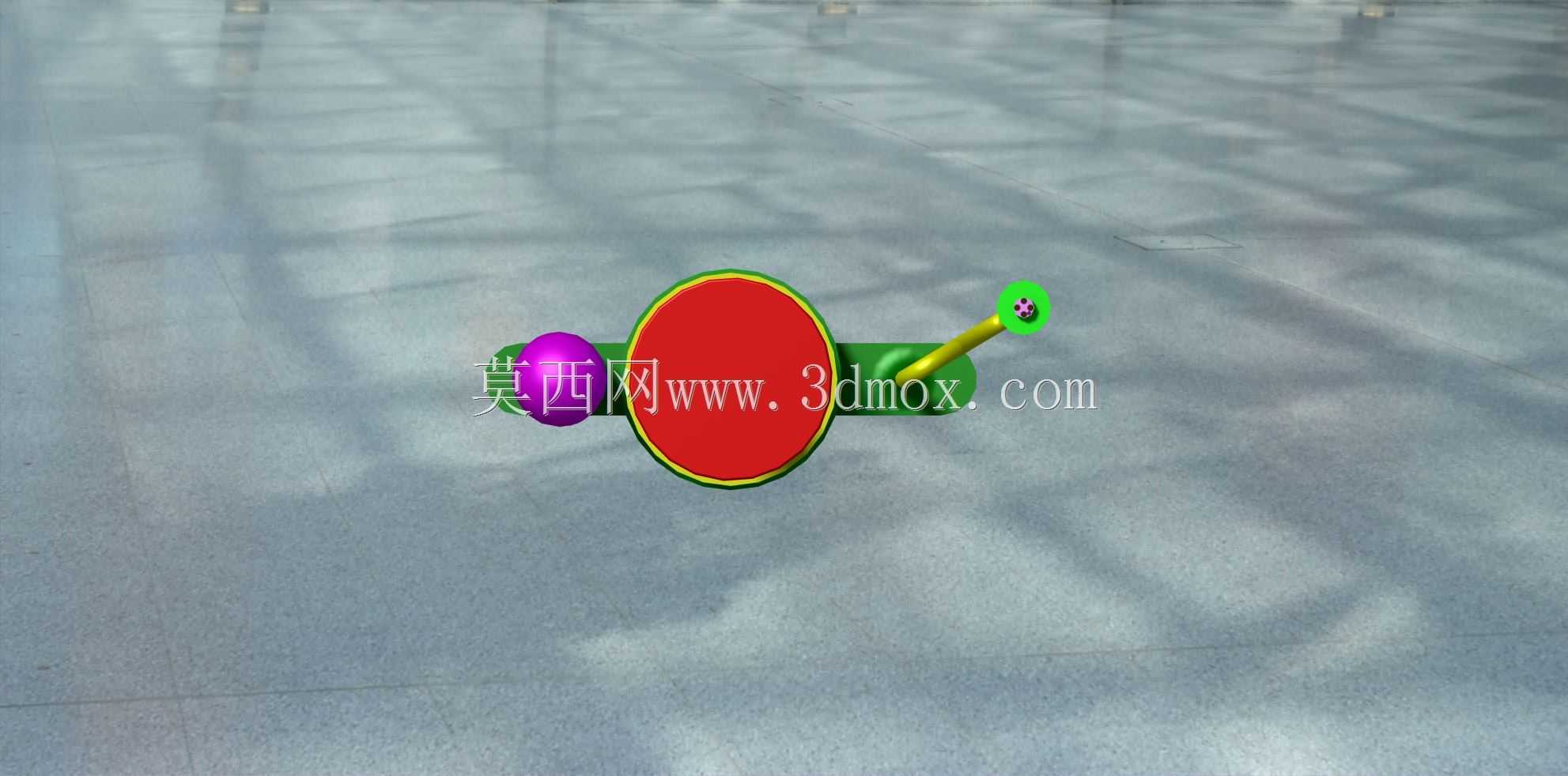

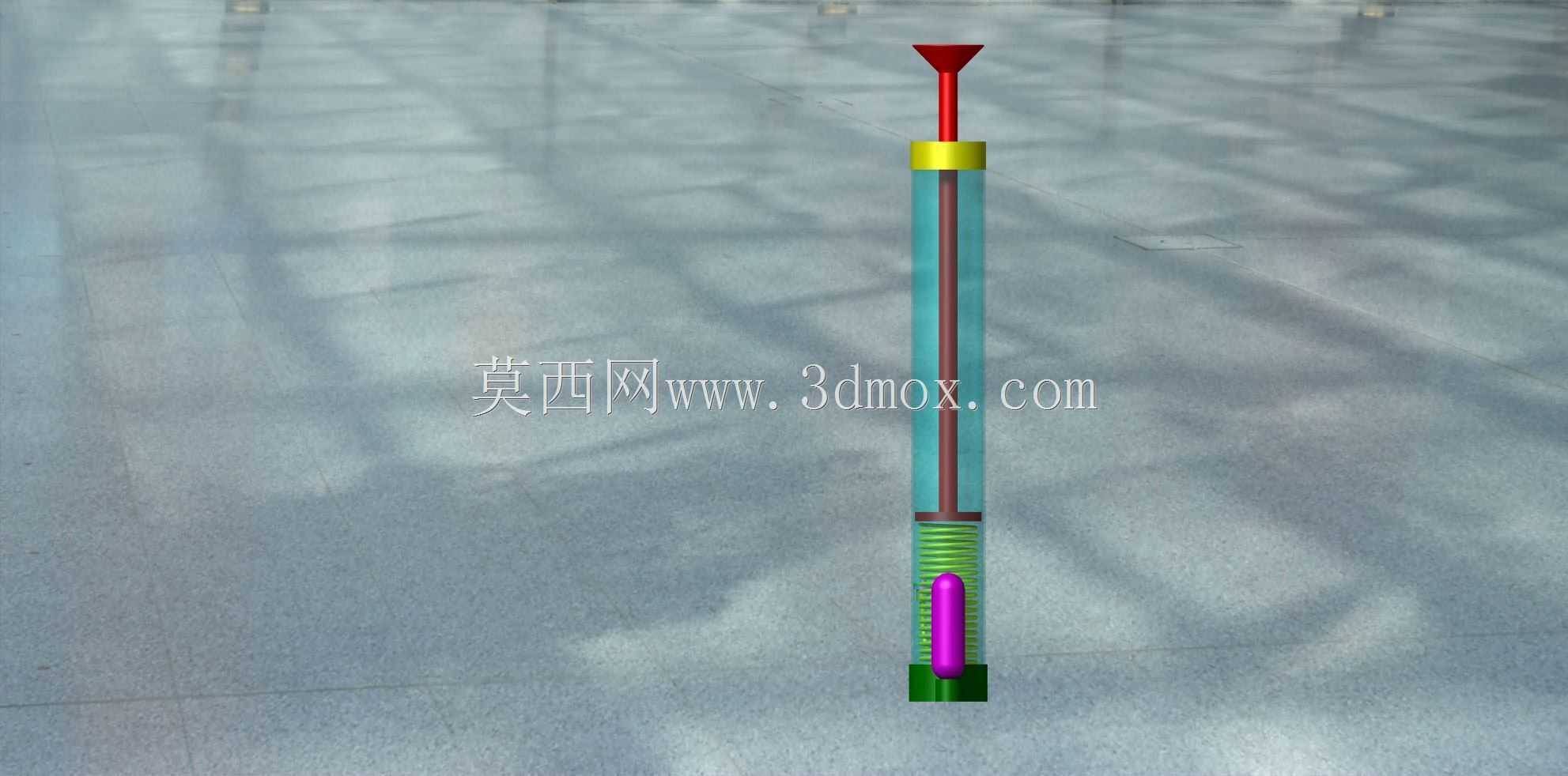

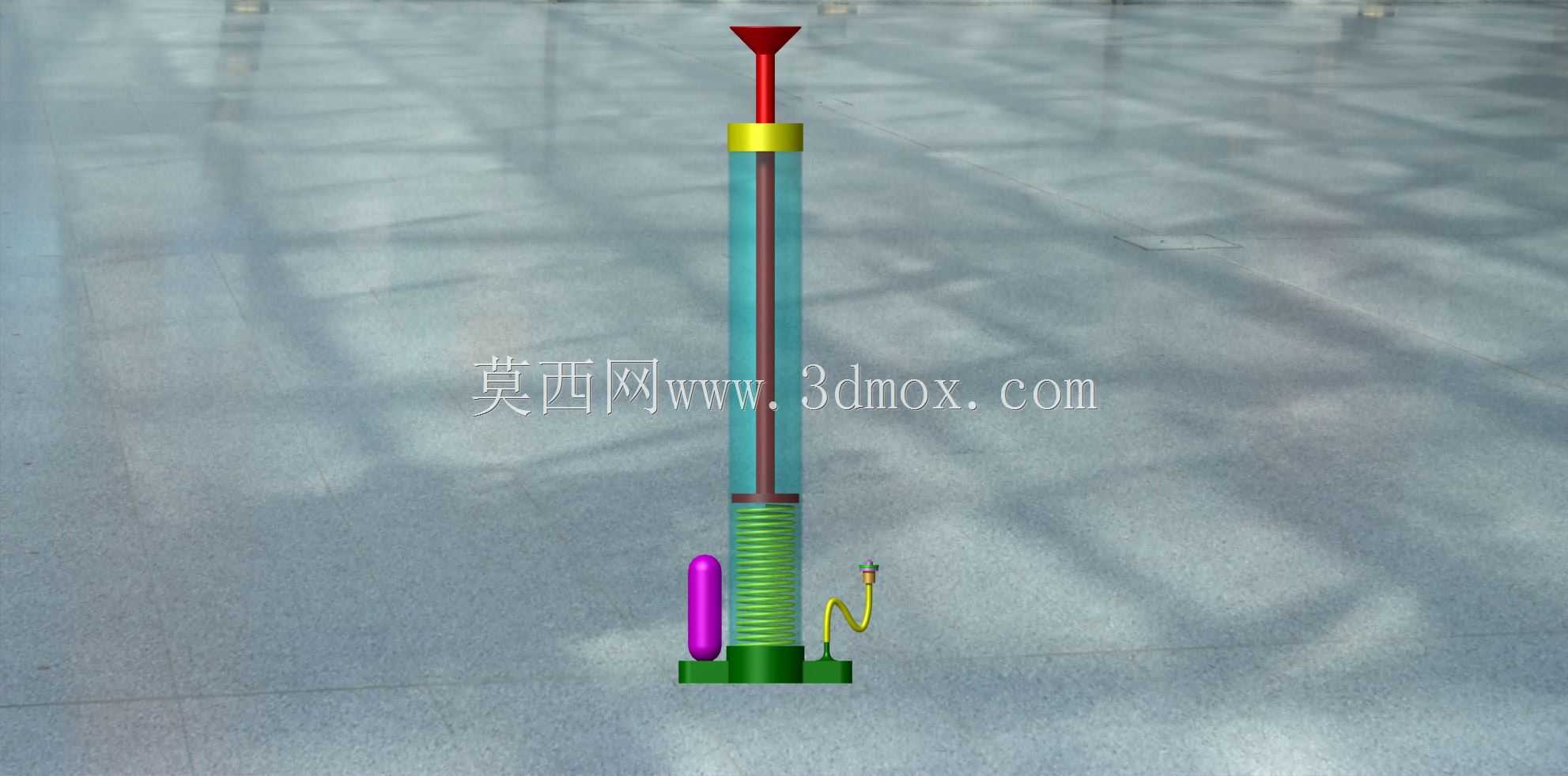

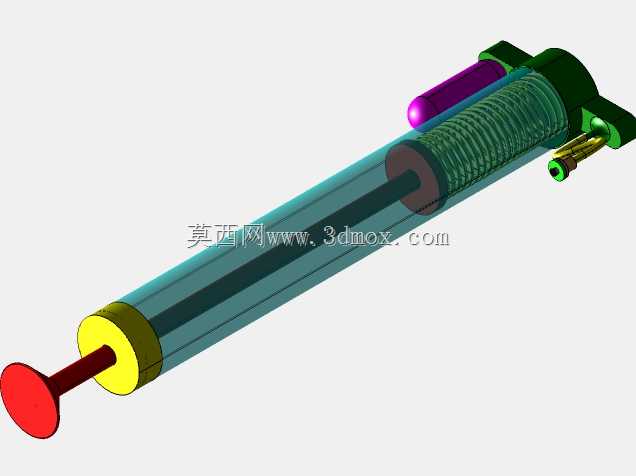

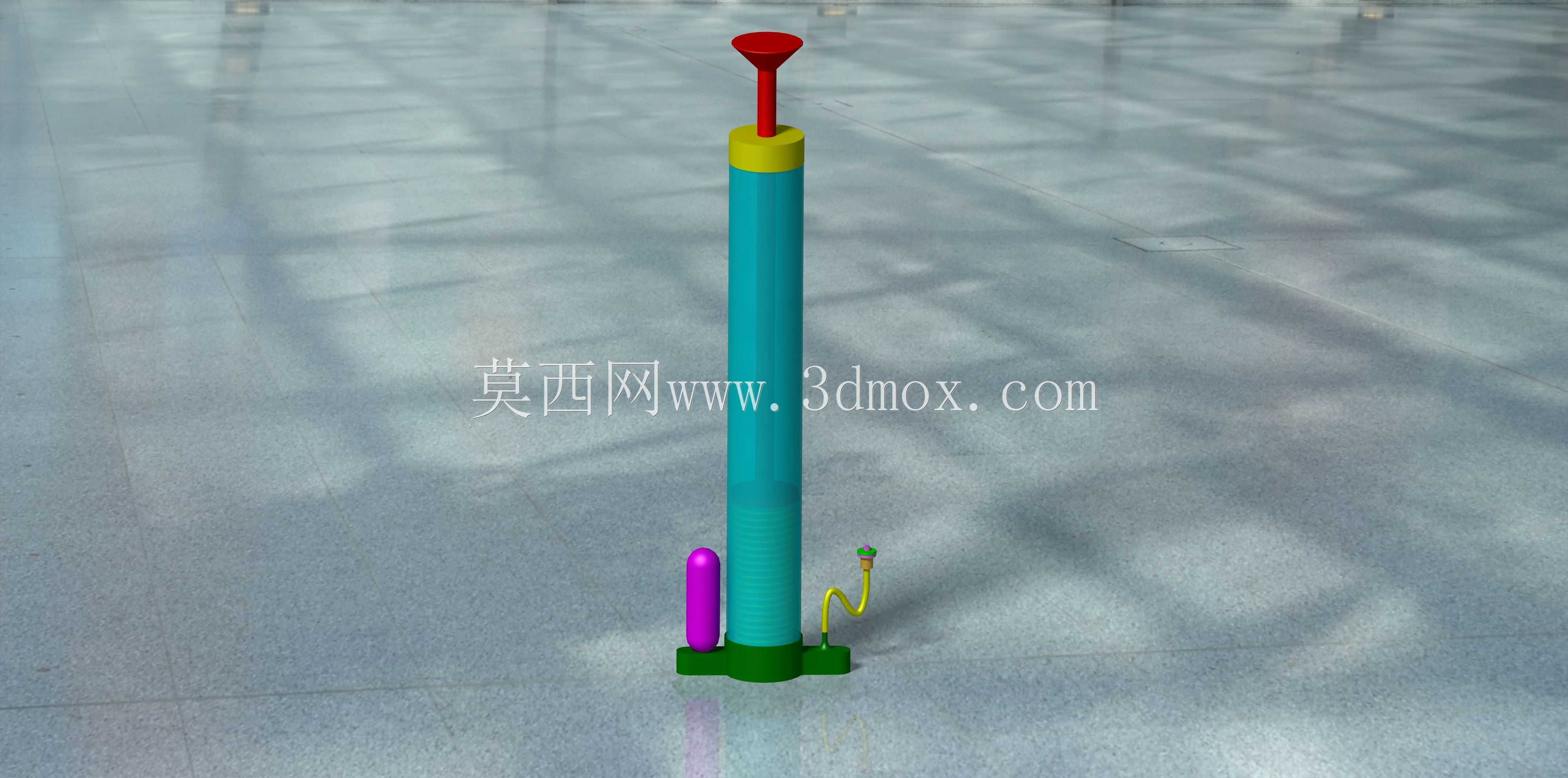

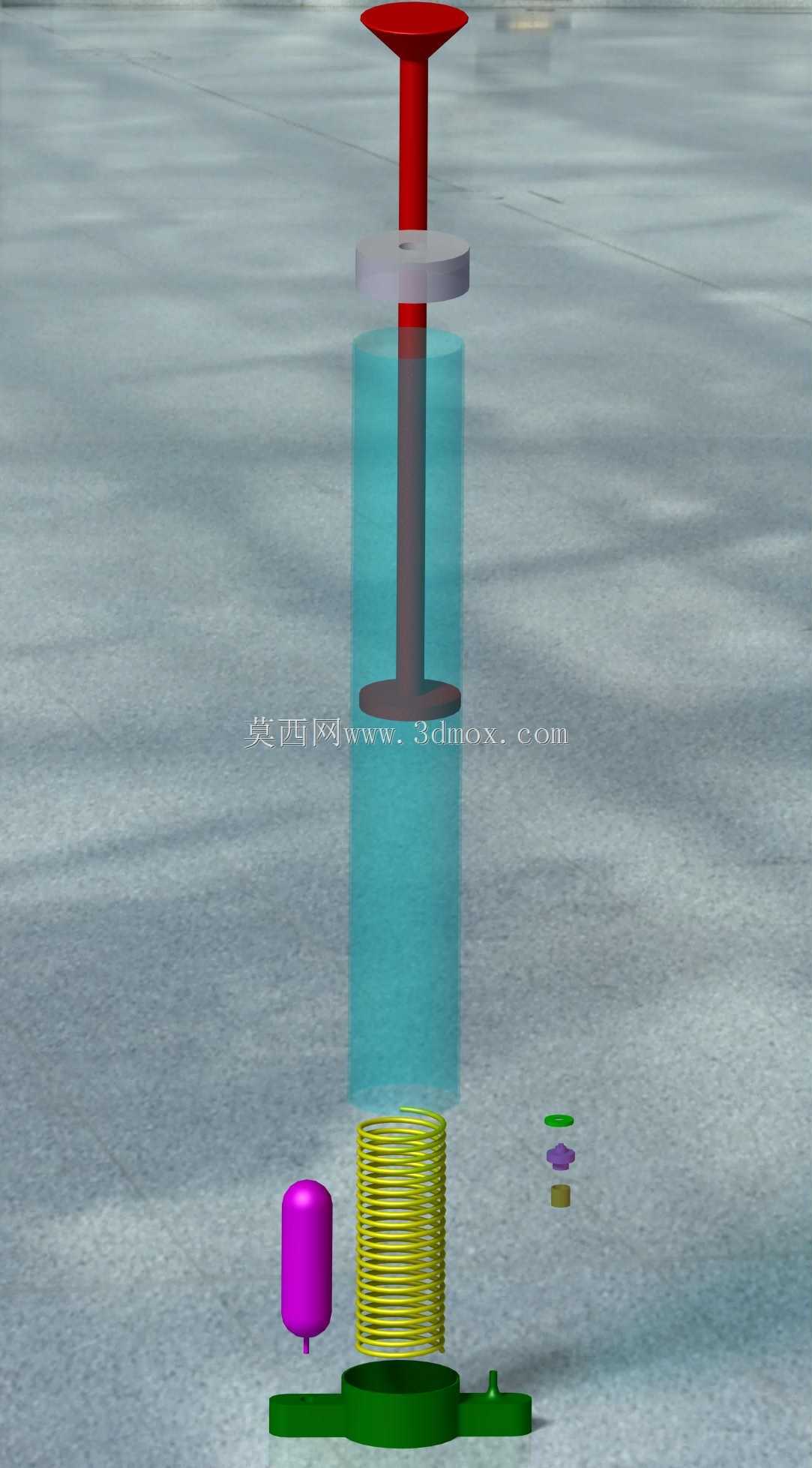

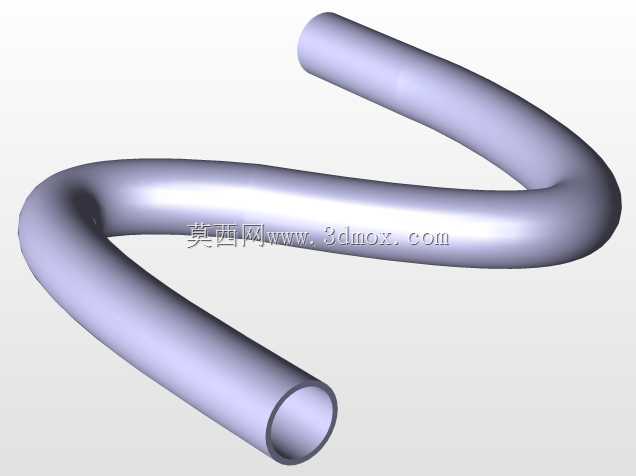

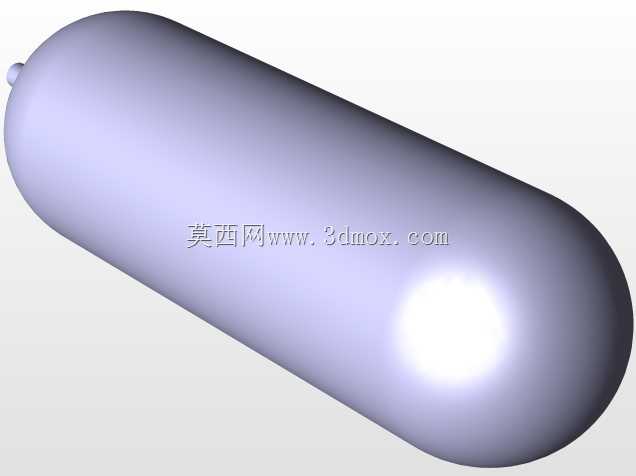

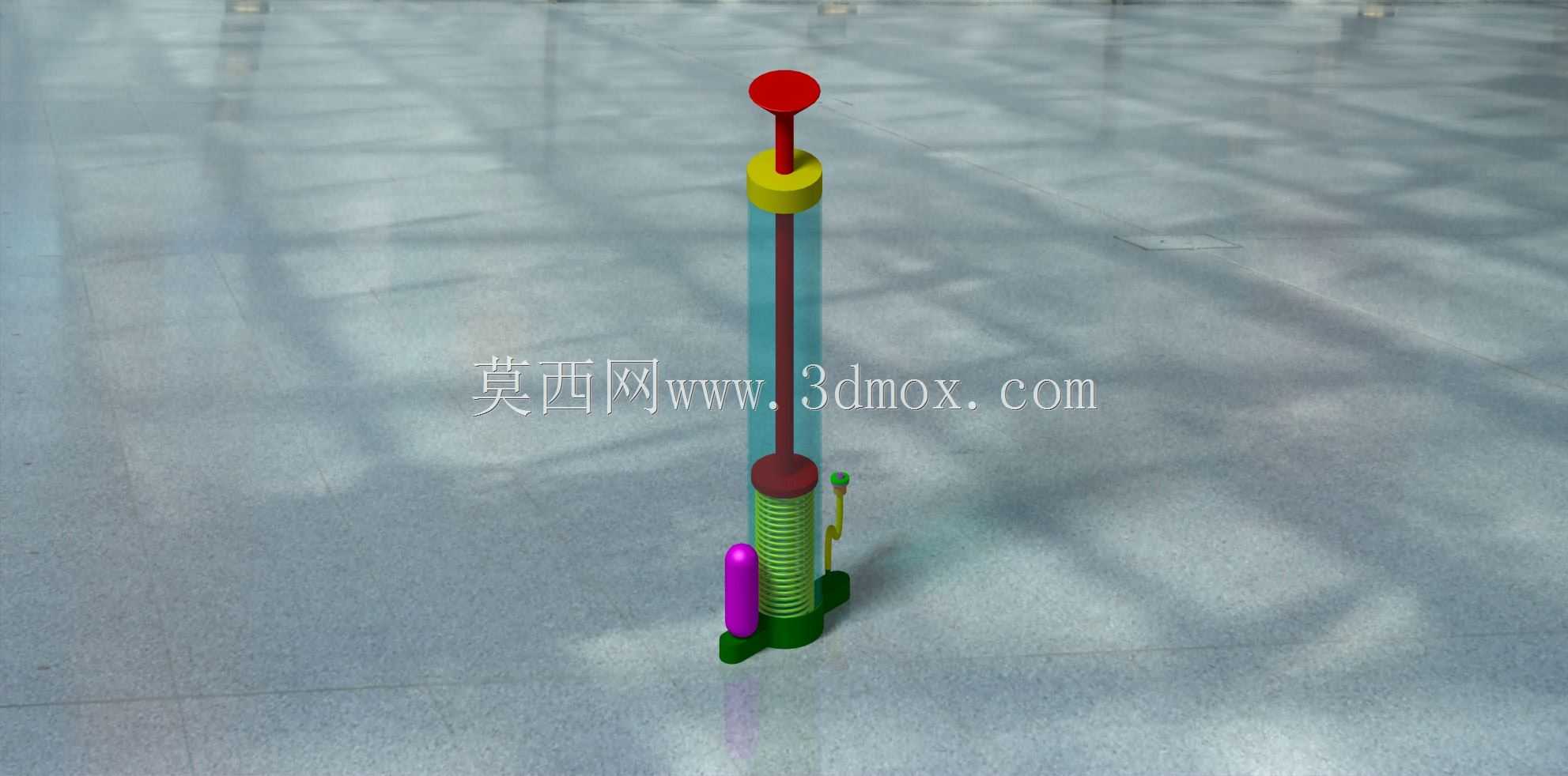

从功能实现来看，泵体采用立式柱塞结构，顶部红色漏斗状结构既是操作施力的按压端，也可作为少量润滑介质的加注口，减少户外维护时的额外工具需求。中部透明筒体可直接观察内部柱塞的运动行程与介质存量，黄色限位环用于锁定柱塞的最大伸出位置，避免手动按压超出行程导致密封件脱出。下部绿色基座集成了进出流道与安装定位面，侧面紫色部件为小型储能腔，可在单次按压后维持短时压力输出，抵消手动操作的压力脉动；旁侧的黄色弯管为输出接口，可直接对接自行车液压管路或胎压气嘴，无需额外转接件。

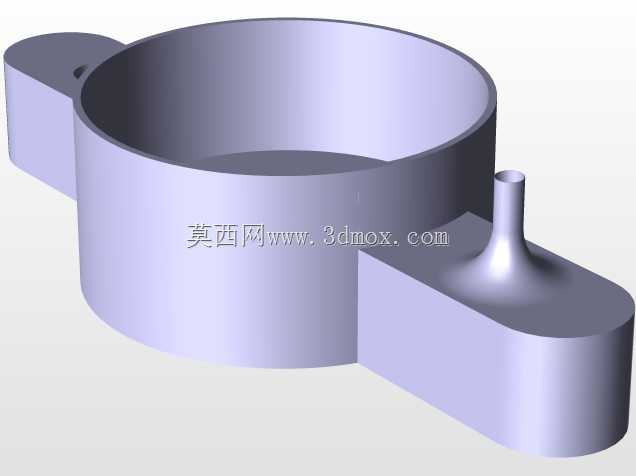

设计过程中优先控制了径向尺寸，筒体直径控制在常规车架空管的容纳范围内，基座预留的两个安装孔可直接固定在自行车车架预留的泵体安装位上，安装边界不超出车架两侧的脚踏回转空间，不会干扰骑行时的脚部动作。高度方向上，按压端的最高位置与车把下沿保留安全间隙，正常推行与骑行过程中不会发生磕碰。

内部流道采用斜向开孔设计，缩短了介质从柱塞腔到输出口的路径，降低手动按压时的流阻损失；储能腔与主腔之间设置了单向阀结构，仅允许介质从主腔流向储能腔与输出端，避免回路压力反向泄漏。基座底部的防滑纹路可在无安装条件时，直接抵在地面进行手动按压操作，兼顾了固定安装与临时使用两种工况。

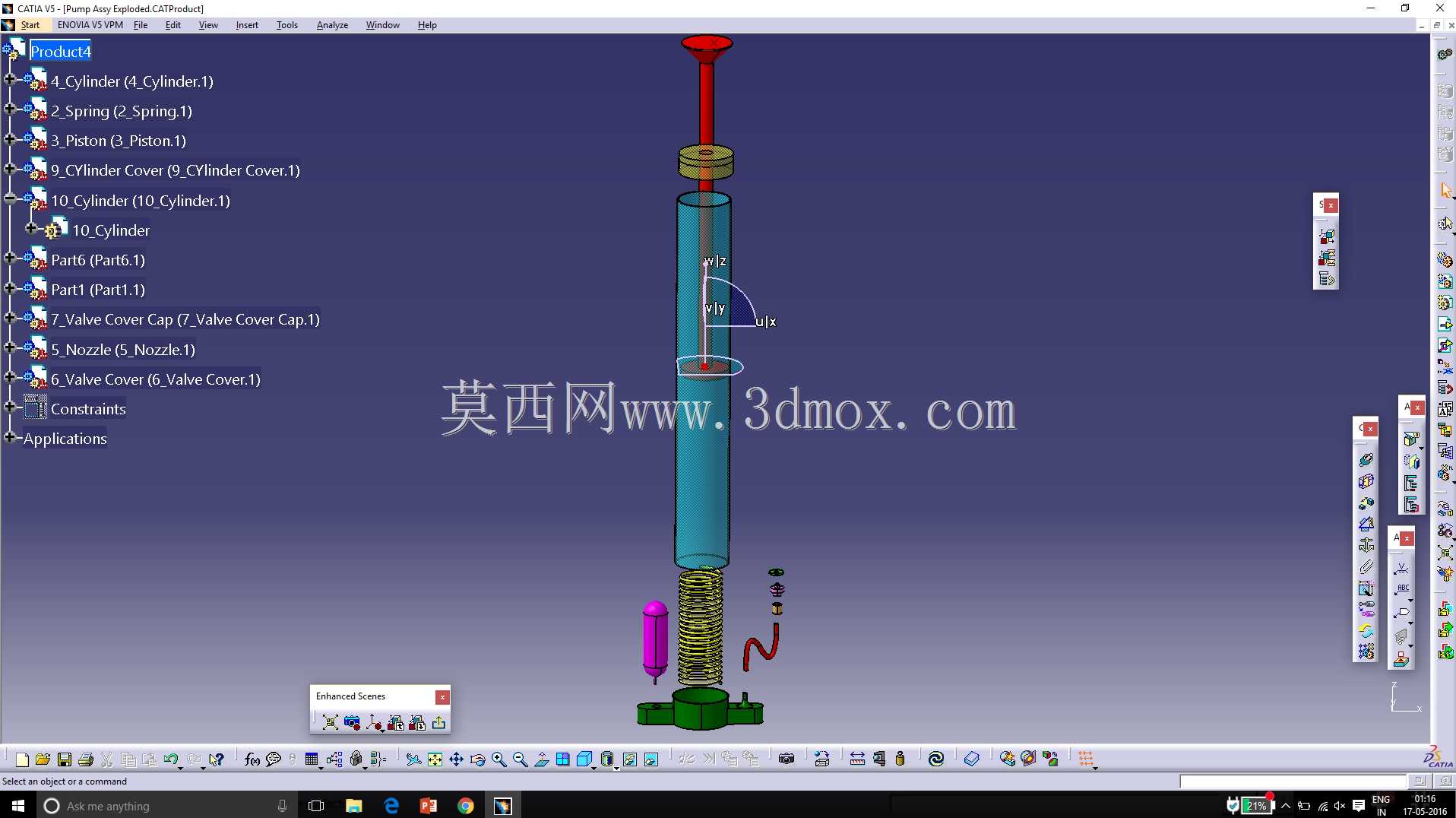

结构建模时，所有配合面均预留了合理的密封安装槽位，柱塞与筒体之间的配合公差按照手动低压泵的使用要求设定，既保证运动顺畅，又能控制内泄量。各外露部件均做了圆角处理，避免随车携带时剐蹭骑行者或车架漆面，整体结构无易脱落的小零件，适配户外颠簸的使用环境。
