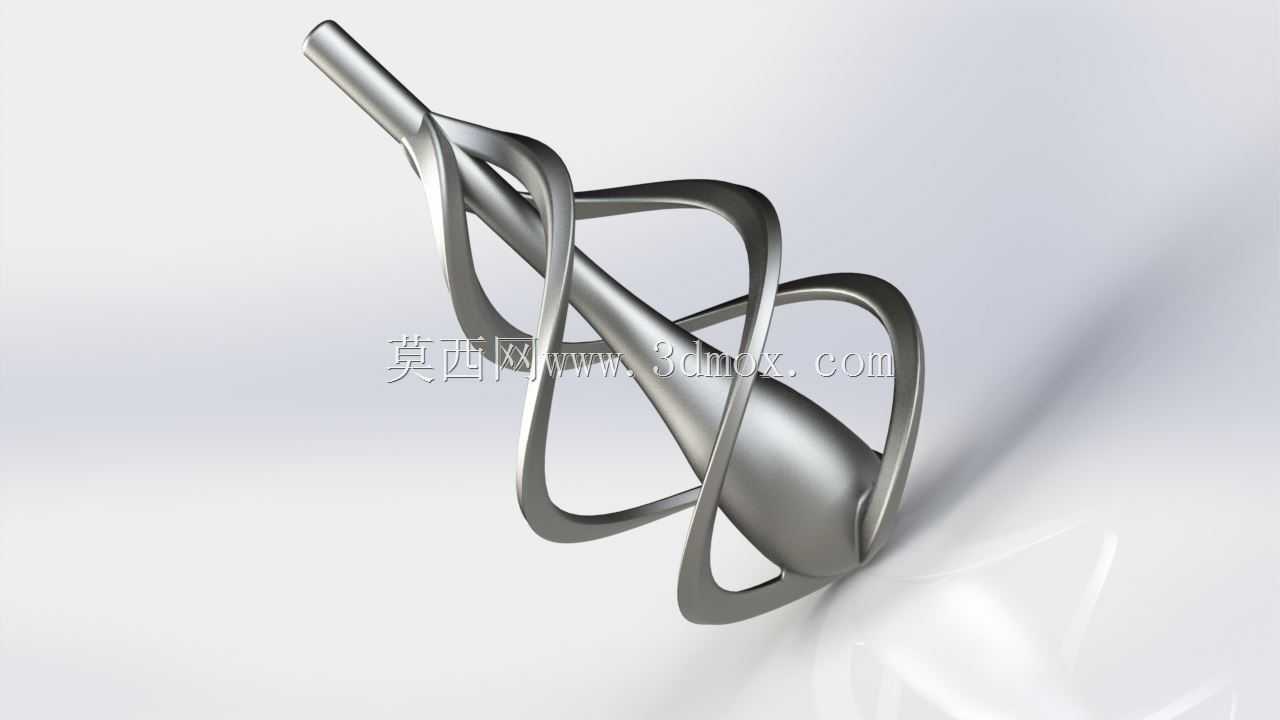

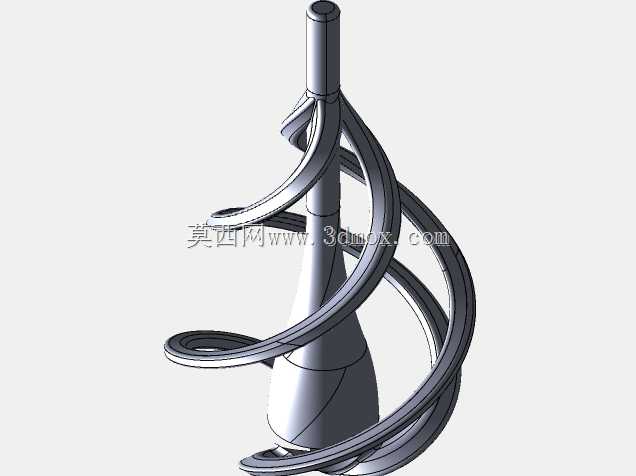

流线型螺旋搅拌主轴结构设计

该类螺旋流线型主轴多应用于高粘度流体搅拌、食品酱料混合、化工膏体均质以及小型实验搅拌设备中，区别于常规平直桨叶结构，其连续扭转的螺旋曲面可在旋转过程中形成轴向推流与径向剪切的复合流场，既能够带动容器内物料完成上下循环，也可避免高粘度物料在桨叶背面形成滞留死区。从实际工况来看，这类主轴通常一端通过夹持段与驱动输出轴连接，另一端为自由工作端，整体同轴度直接决定运行振动水平，因此建模阶段需优先保证中心回转母线的直线度，螺旋工作曲面与中心轴体采用一体化顺滑过渡，可减少物料粘附并降低清洗难度。设计时需先确定主轴的有效工作长度与轴径基准，夹持段需匹配对应夹头或联轴器的安装尺寸，预留足够的配合长度以传递扭矩；螺旋环绕部分的外径需结合搅拌容器内径设定，通常与容器壁保持均匀间隙，间隙过小易造成刮壁或装配干涉，间隙过大则会降低边缘区域的物料循环效率。曲面构建过程中，需重点控制螺旋导程与叶片宽度的渐变关系，从靠近夹持端到自由端，曲面的扭转角度与展开宽度可根据物料流向逐步调整，使推力沿轴向均匀分布，避免局部载荷集中。轴体与螺旋曲面的衔接处需做圆角过渡处理，既降低应力集中风险，也减少长期交变载荷下出现疲劳裂纹的概率。端部的收敛造型可降低旋转时的端部紊流，同时在伸入物料过程中起到导流作用。从安装边界来看，该部件仅需通过上端圆柱轴段完成周向与轴向定位，无需额外支撑结构，适配多数台式搅拌装置的输出接口；选型时需结合物料粘度、转速范围核算轴的刚性，确保长径比处于合理区间，避免高速运转时出现挠曲变形。建模过程中需保证曲面的连续性与壁厚均匀性，若用于后续加工或3D打印，还需校验曲面的封闭性与最小壁厚，确保实体可直接用于工艺验证。
