机柜磁吸式门扣锁具结构设计

该磁吸式门闩多用于工业控制柜、小型设备机箱、仪表防护柜体的门扇闭合定位，替代传统卡扣式门扣，在频繁启闭的场景下能降低机械碰撞噪音，也不会因为门扇轻微形变出现锁止卡滞。日常运维中，操作人员无需额外旋转把手或按压锁钮，轻推门扇即可让金属吸合面贴合到位，拉开时直接施力即可脱离，适合需要快速启闭、又要保持门扇闭合不自行松脱的柜体场景。

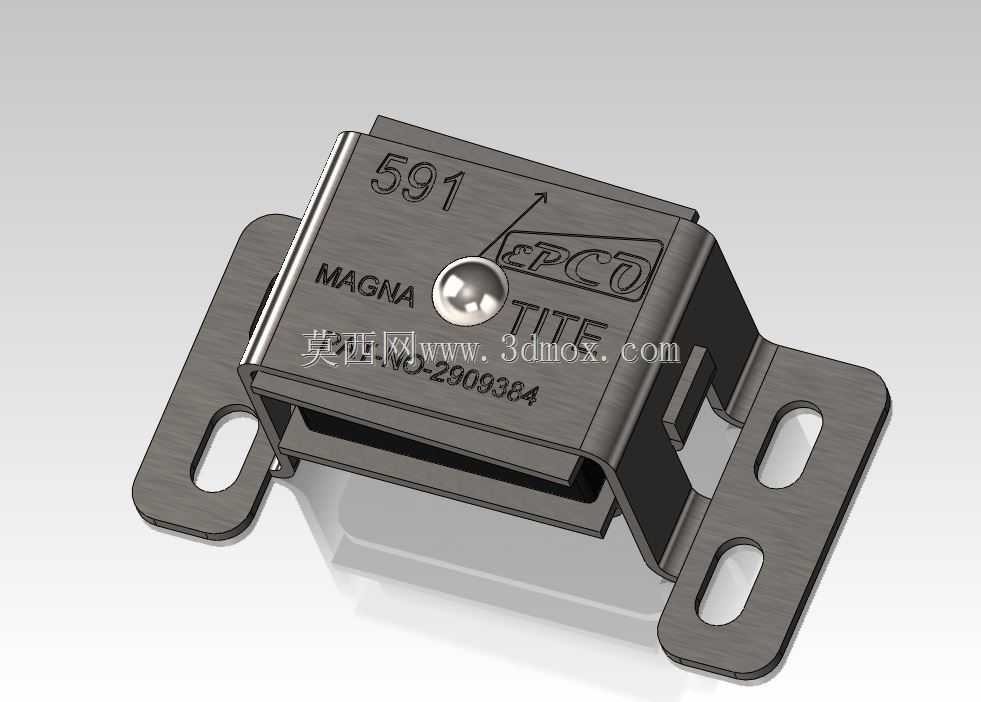

从结构上看，主体采用冲压折弯成型的金属外壳，两侧延伸出带长圆孔的安装耳板，长圆孔的设计给安装位置预留了调节余量，现场装配时可以根据柜体门框与门扇的实际间隙微调固定位置，补偿钣金焊接、折弯带来的尺寸偏差。外壳内部嵌装磁吸组件，正面露出的钢珠作为吸合接触端，门扇对应位置安装配套的金属吸片，关门时钢珠与吸片自动对位吸合，即使门扇存在小幅错位，钢珠的球面结构也能引导对位，不会出现硬性顶撞。

建模过程中优先还原了冲压件的折弯圆角与板材厚度，外壳表面的刻印标识按照实物纹理做了凹凸处理，安装耳板的长圆孔尺寸、孔位间距都按照实际安装边界设定，保证选型人员可以直接调取模型核对柜体开孔位置。整体外形紧凑，不会过多占用柜体内部走线空间，外壳的折弯边既起到结构加强作用，也能遮挡内部磁吸组件，避免灰尘、碎屑直接附着在磁体表面影响吸合力。

在设备选型阶段，这类门扣需要核对门扇闭合后的间隙范围，吸合行程要覆盖柜体密封胶条的压缩量，避免胶条回弹导致门扇无法完全吸合。两侧安装孔的中心距、耳板高度决定了它能否适配现有柜体的安装面，模型中完整保留了这些安装边界尺寸，结构工程师可以直接将其装入柜体总成，验证门扇启闭过程中是否与周边走线、安装梁发生干涉。相比传统弹簧卡扣，磁吸结构没有外露的弹性锁舌，不会出现锁舌断裂、弹簧疲劳失效的问题，长期使用后仅需清理吸合面的铁屑灰尘即可维持正常吸力，维护成本更低。
