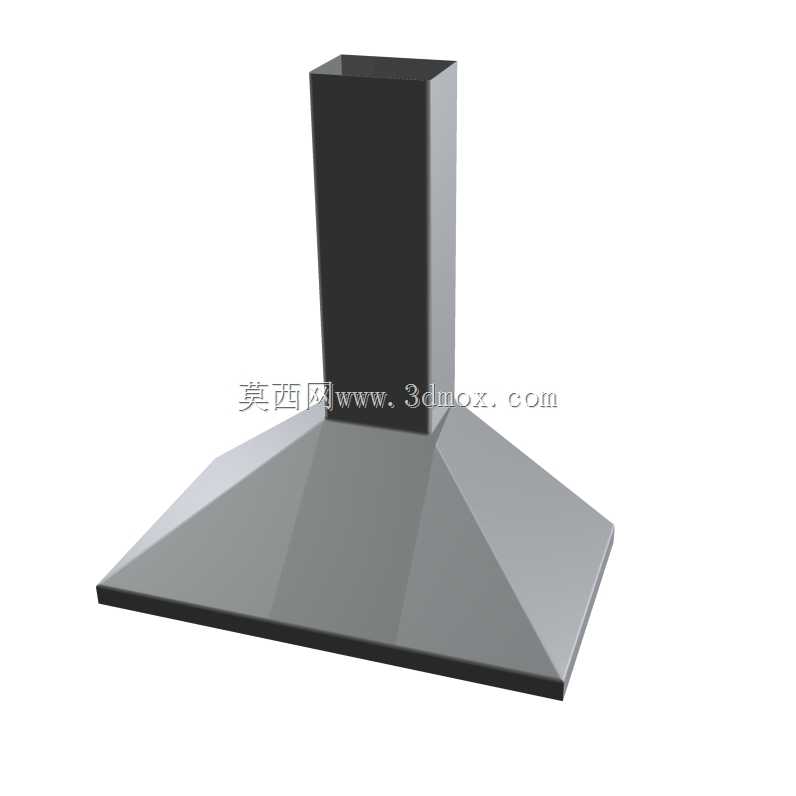

家用顶吸式塔型吸油烟机外观结构

这款塔型顶吸结构的建模核心，是还原中式爆炒厨房的拢烟逻辑，而非单纯做外观曲面堆砌。从实际安装场景看，这类机型普遍适配700-900mm宽度的橱柜预留位，底部集烟罩下沿距离灶台台面的有效安装高度通常控制在650-750mm区间，这个高度是平衡拢烟效率与操作碰头风险的临界值：过低会限制颠锅操作空间，过高则会导致升腾的油烟在到达负压区前扩散逃逸。

建模时最先确定的不是装饰烟管的截面，而是底部集烟罩的扩张角度。四棱台形态的罩体并非随意做斜切，其侧壁倾斜角度需要配合烟机内部风机的负压覆盖范围，让从灶台四周升腾的油烟沿斜面自然向中心进风口汇聚，减少紊流溢出。集烟罩的底边做了微收的窄边处理，实际生产中这个边是钣金折边的工艺位，既可以覆盖罩体内部的焊接或拼接缝，也能避免锐边划伤，同时在视觉上弱化厚板的笨重感。

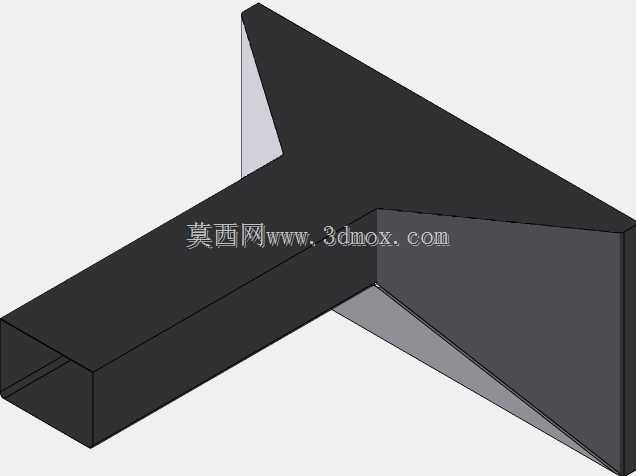

上方的立式烟管为等截面矩形通道，其截面尺寸需要匹配公共烟道的止回阀接口规格，建模时预留了足够的通道长度，用于适配不同家庭的吊顶高度差——实际安装中可根据吊顶上方的空间裁切外露段长度，通道与集烟罩的衔接处做了封闭过渡，避免油烟从拼接缝隙泄漏。整机的外轮廓全部采用等壁厚钣金逻辑构建，所有折弯处预留了合理的内R角，既符合不锈钢板材的折弯加工特性，也能在后续做表面拉丝处理时避免应力集中导致的形变。

从结构设计的角度看，这个模型没有做多余的装饰性凸起，所有面的分界都对应实际钣金的拆分件：集烟罩为一体拉伸或多板焊接的主体，上部烟管为可拆分的套接结构，这种拆分方式也方便后期内部风机、电控组件的装配与维护。模型的棱线全部做了锐边平直处理，还原不锈钢厨卫产品利落的质感，没有过度添加圆角破坏整机的硬朗风格。对于厨卫家电结构设计从业者而言，这个模型可直接用于前期方案的安装干涉校验、橱柜配套尺寸匹配，也可作为同类型塔型烟机的结构改型基准，验证不同拢烟罩角度对外观比例与安装边界的影响。
