便携密封塑料饮水瓶结构设计

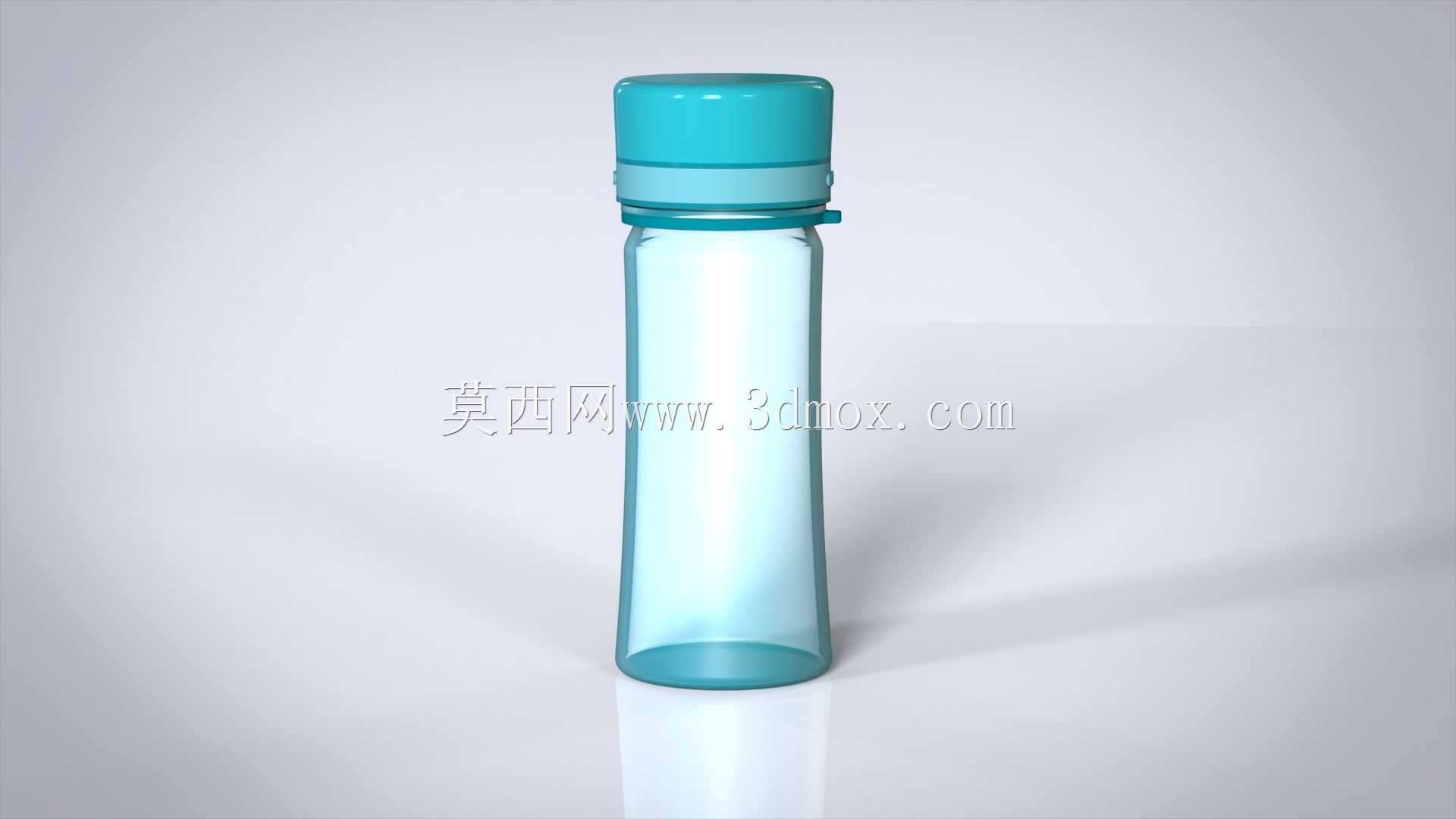

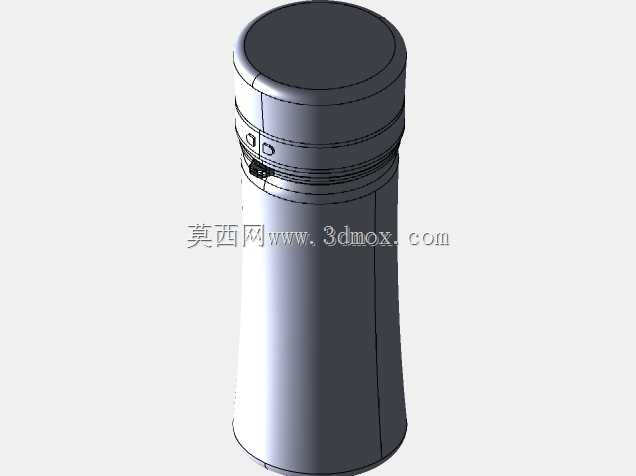

日常随身饮水场景中，瓶体的握持稳定性与密封可靠性直接决定使用体验。这款瓶型采用直筒微收腰的柱身轮廓，瓶身主体为透明硬质塑料材质，可直观观察内部液位，便于使用者判断剩余水量。瓶口位置设置外螺纹结构，与蓝色旋盖配合形成螺纹密封副，旋盖内侧预留密封胶圈安装槽，通过旋合压紧实现瓶口端面密封，可避免瓶身倾斜或倒置时液体渗漏。瓶盖与瓶肩之间增设一圈连接环，既可以作为提挂结构，也能在开盖后将瓶盖限位在瓶体上，防止瓶盖遗失。瓶底采用内凹圆弧过渡设计，一方面提升瓶体放置时的支撑稳定性，避免平面接触不平整导致的晃动感，另一方面通过圆弧结构分散瓶内液体对底部的压力，降低长期使用后瓶底开裂的风险。从结构建模逻辑来看，瓶身主体采用回转体拉伸成型思路，先绘制半截面轮廓线，通过回转命令生成基础实体，再对瓶口螺纹、瓶肩过渡圆角、瓶底内凹结构分别进行细节特征处理。螺纹部分采用标准梯形牙型，旋合行程控制在3至5牙，兼顾密封压紧力与旋合操作的顺畅度，避免牙数过多导致开盖费力。瓶身壁厚沿高度方向做差异化设计，瓶身中段壁厚较薄以控制整体重量，瓶口与瓶底位置适当增加壁厚，提升螺纹连接强度与底部抗冲击能力。外形边界方面，瓶身整体高度适配常规车载杯架与背包侧袋尺寸，瓶身最大直径控制在常规成年人单手握持的舒适范围内，握持区域无尖锐棱角，全部采用圆角过渡，长时间握持不会产生硌手感。该类容器除日常随身饮水使用外，也可适配实验室试剂暂存、户外散装液体分装等场景，不同壁厚与材质选型可对应耐温、耐冲击、耐腐蚀等不同使用需求。建模过程中需重点关注瓶口与瓶盖的同轴度约束，避免旋合后出现偏心导致密封失效；瓶肩位置的过渡圆角半径需结合拔模角度设定，保证注塑生产时可顺利脱模，减少侧壁拉伤风险。瓶身透明材质的渲染表现需区分壁厚处与薄壁处的光线折射差异，还原真实塑料容器的通透质感，蓝色瓶盖部分做哑光与亮面的层次区分，突出旋盖防滑筋的结构细节。
