小型交流拨动式电源控制开关结构

这类小型拨动开关在紧凑型电控回路里出现频率很高，常见于手持检测仪器、小型电源适配器、桌面外设、工控辅助模块以及消费类电子产品的面板上，用来切换小功率交流回路的通断状态，也可在信号回路中承担档位选择、模式切换的作用。额定参数为3A、125V交流，选型时需要把负载冲击电流、长期工作温升和触点耐压余量一并核算，不能只按标称稳态电流直接套用。

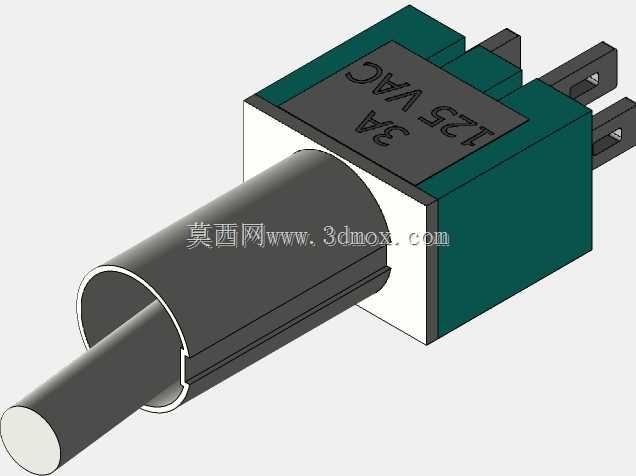

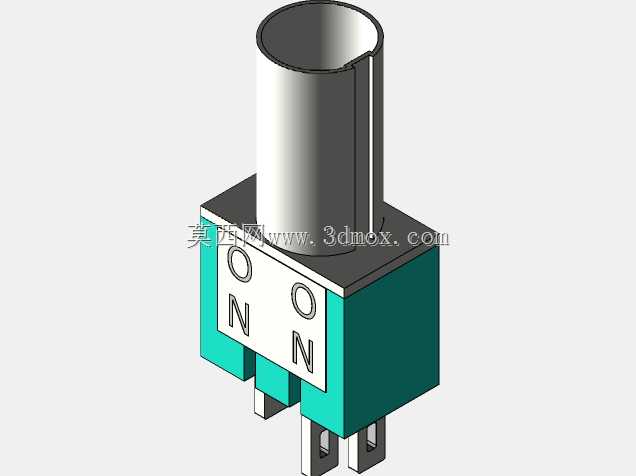

从结构上看，开关本体采用方块塑壳加圆柱拨杆的组合，后部伸出两个插装引脚，适合直接插入PCB对应孔位后波峰焊或手工焊接，也可在小空间内通过接插端子完成接线。塑壳主体承担绝缘、定位和内部触点支撑功能，表面印有电气参数标识，便于装配与检修时快速识别规格；圆柱拨杆外露于面板，操作者通过横向或轴向拨动实现状态切换，拨杆与壳体之间的配合间隙需要控制在合理范围，既要保证动作顺滑，又要避免粉尘、焊渣进入内部造成接触不良。

三维建模时，应优先还原安装边界与外部干涉关系。外形总长宽高为8×5.28×27，其中27为含拨杆的总高度，设计面板开孔和内部堆叠时，要分别核算壳体本体高度、拨杆伸出长度以及引脚焊接后的占用空间。引脚间距、引脚截面尺寸和伸出长度必须与PCB封装严格对应，否则批量焊接时会出现浮高、偏位或应力集中。拨杆运动行程也应在模型中明确表达，方便结构工程师检查面板开孔边缘、旋钮帽以及周边元器件是否存在运动干涉。

设计思路上，这类零件的核心不是复杂曲面，而是尺寸链与装配可靠性。壳体分模线、拨杆导向槽、触点腔室和引脚固定位需要逐层建立，保证数字模型既能用于外观评审，也能直接转入安装校核。若用于整机BOM选型，还应把焊接面到面板的距离、操作力方向、插拔行程等信息同步到装配环境中，避免因只关注外形而忽视实际操作空间。对于紧凑设备而言，这颗开关的总高直接影响外壳厚度和内部板卡布局，引脚位置则关系到走线宽度与相邻元件间距，因此在方案早期把三维模型纳入整机干涉检查，能显著减少后期打样返工。
