汽车悬架用螺旋弹簧式减震器三维结构设计

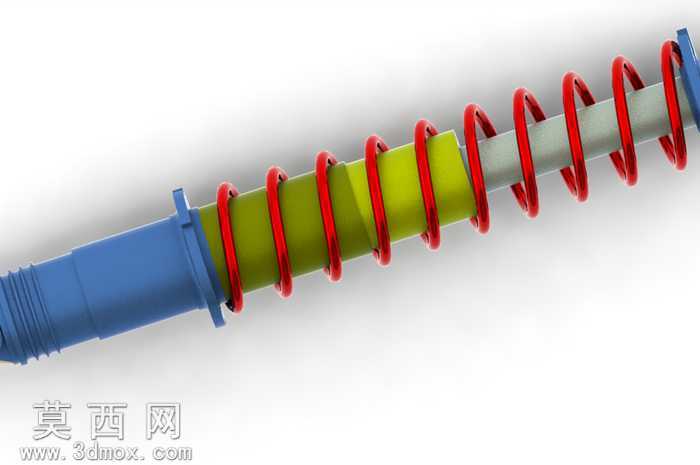

本作品为螺旋弹簧式液压减震器三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转特征构建阻尼筒基体，通过拉伸、切除命令完成筒身端部的螺纹连接段、安装定位凸缘的细节造型，保证各段同轴度公差符合装配要求。螺旋弹簧部分通过螺旋线扫描生成簧丝实体，设置精准的螺距、簧丝直径与弹簧中径参数，还原弹簧与阻尼筒的套合装配关系，添加同轴配合与轴向限位约束，避免部件间出现干涉错位。材质渲染阶段针对不同部件匹配对应材质属性：阻尼筒外筒赋予蓝色工程塑料质感，调整表面粗糙度参数模拟注塑件的哑光磨砂效果；活塞杆部分赋予镀铬金属材质，添加轻微反射效果还原金属杆件的光滑表面特性；螺旋弹簧赋予高张力弹簧钢材质，调整金属高光与漫反射参数，呈现红色喷塑涂层的鲜亮质感，同时保留金属基底的细微反光层次；阻尼筒中部的缓冲限位块赋予黄绿色聚氨酯橡胶材质，添加轻微的表面凹凸纹理模拟橡胶件的触感特性。结构设计上还原了减震器的核心功能构造：包含工作缸筒、活塞杆、活塞阀系、螺旋弹簧、上下安装吊耳、缓冲限位块等核心部件，各部件间保留合理的运动间隙，可直观展示减震器受轴向载荷时弹簧压缩、活塞杆伸缩的工作状态。设计过程中优先考虑部件的可装配性与运动合理性，对弹簧两端的支撑圈做了并圈磨平处理，保证弹簧受力时的稳定性；对活塞杆与筒身的配合段做了公差预留，模拟真实产品的密封配合结构；端部连接结构采用行业通用的螺纹连接加定位凸缘的形式，可适配多数乘用车辆悬架的安装接口。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，勾勒弹簧与筒身的轮廓线条，辅光源补全暗部细节避免出现死黑区域，添加柔和的环境反射提升材质真实感，最终呈现的模型可用于产品结构展示、装配教学演示、悬架系统运动仿真等场景，各特征参数可根据实际设计需求直接修改调整，适配不同载荷等级的减震器开发需求。
