立式圆柱款抽拉式纸巾收纳架结构设计

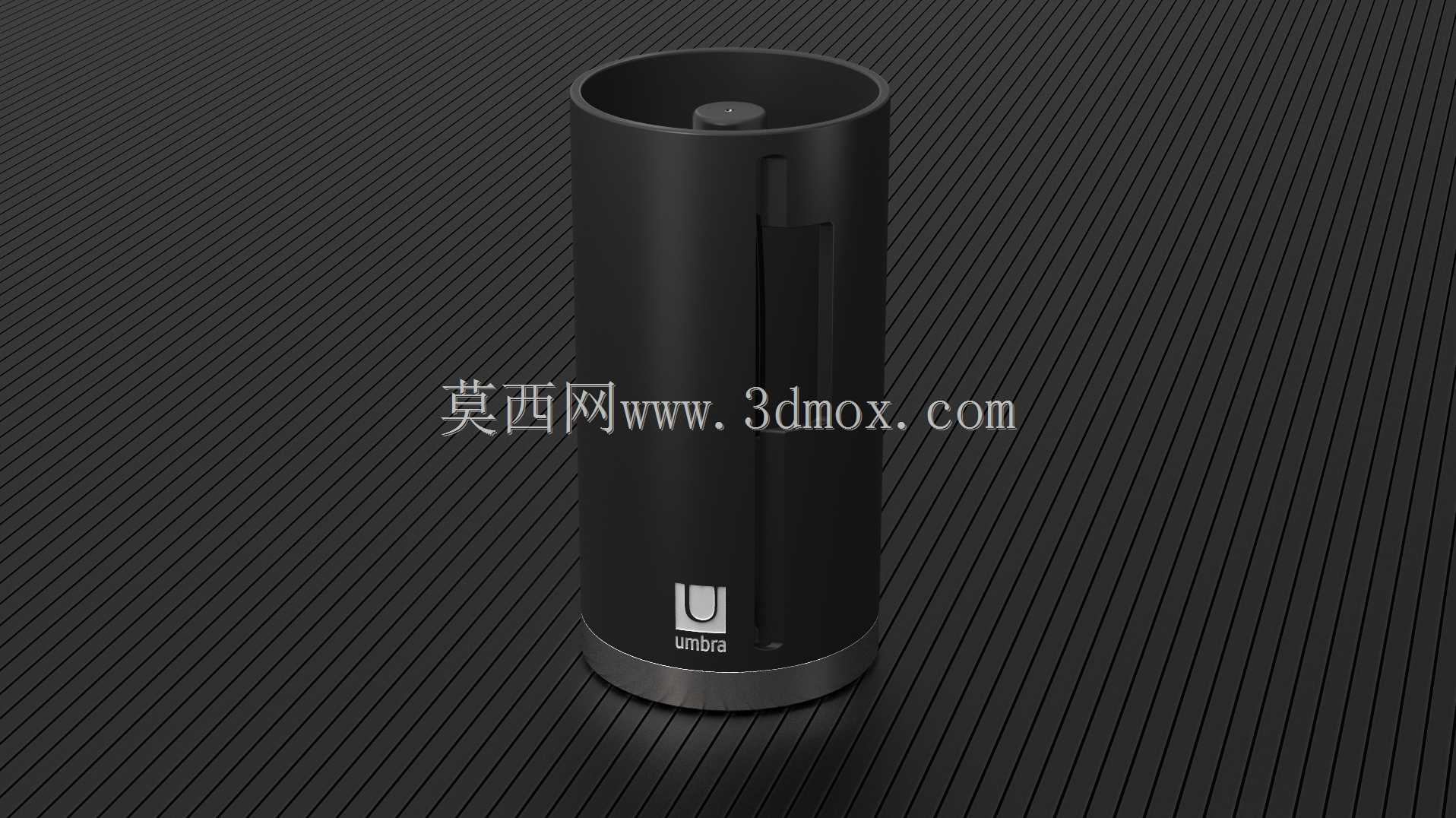

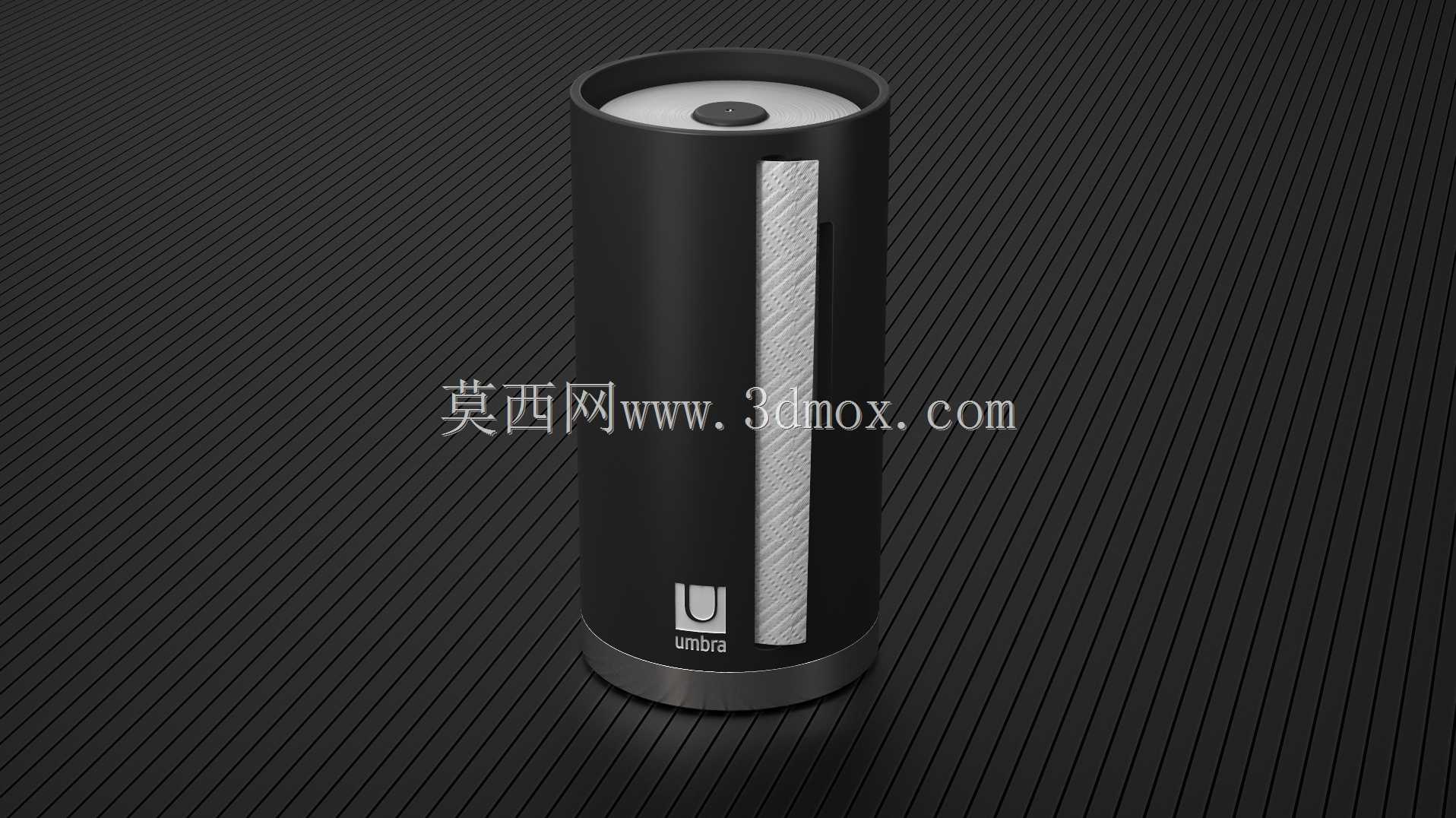

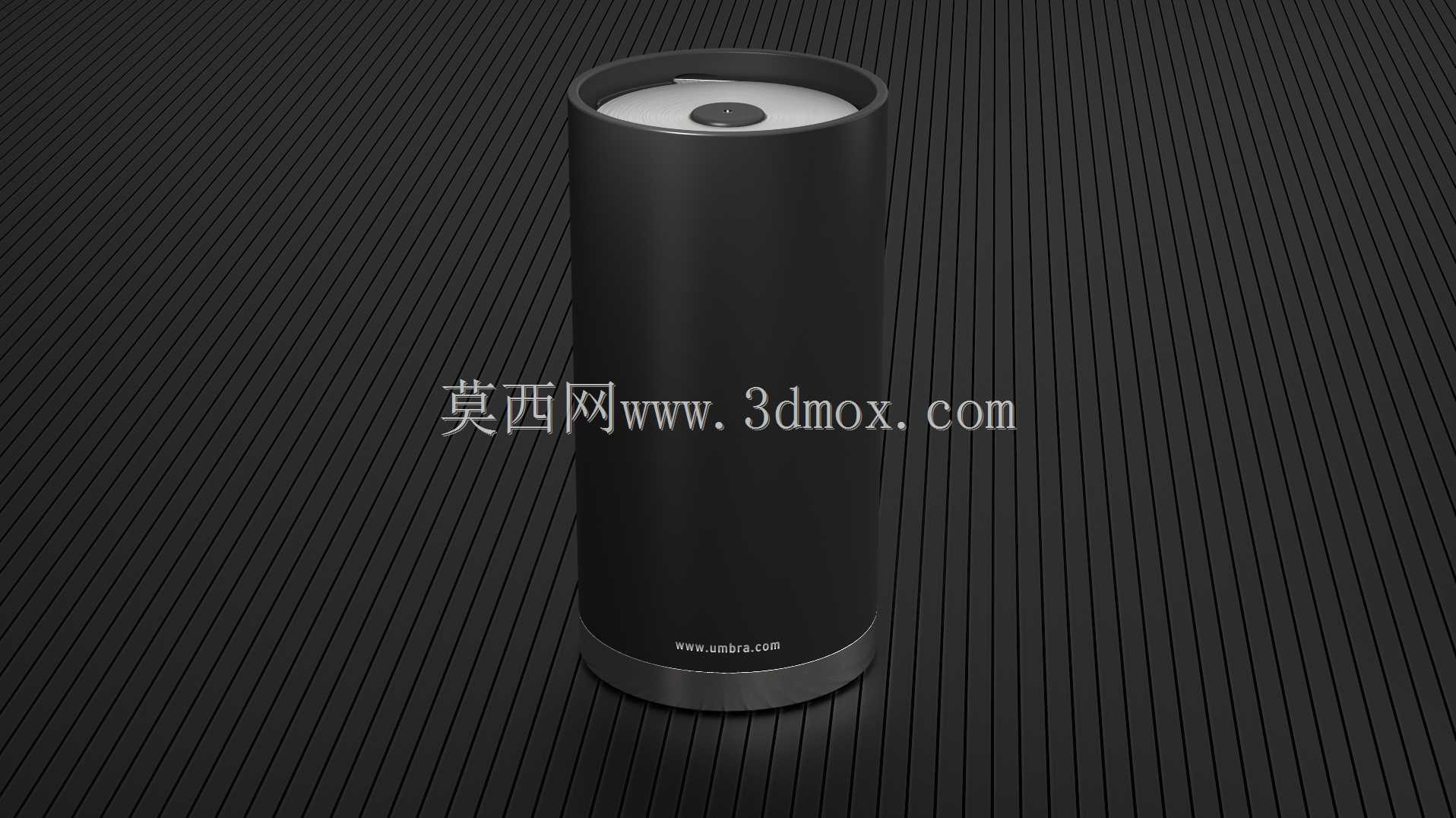

这款立式圆柱纸巾架主要面向商用办公区、家居卫浴、餐饮门店台面等场景使用，可直接放置于平整台面无需额外打孔固定，适配常规尺寸的中空卷式纸巾，也可临时收纳折叠擦手巾，兼顾日常擦手、桌面清洁的取纸需求。整体采用直筒圆柱外形，主体外壳直径控制在80mm区间，整体高度210mm，底部设置直径略大于主体的防滑底座，放置时不会占用过多台面空间，底座边缘做圆角过渡，避免日常挪动时刮擦台面饰面。结构设计上采用多段螺纹拼接的装配逻辑，主体分为底座、中筒储纸仓、顶部端盖三个核心部分，中筒储纸仓侧壁开设宽度12mm的纵向出纸缝，缝边做内收翻边处理，避免抽纸时纸张边缘被毛边刮破；储纸仓内部设置中心导向柱，卷纸套入导向柱后可沿柱体周向顺畅转动，导向柱与底座采用螺纹旋接固定，顶部端盖同样通过螺纹与中筒上端连接，日常更换纸卷时仅需旋开端盖即可完成操作，无需拆解整体结构。内部靠近出纸缝的位置设置弹性阻尼片，采用薄弹簧钢片弯折成型，压合在纸卷外侧，依靠钢片的弹性压力始终贴合纸卷表面，既可以避免纸卷在筒内自由转动导致纸张松垮垂落，也能在抽纸时提供合适的阻尼感，保证单次抽拉仅带出一张纸巾，不会出现连抽、纸卷被整体带出的问题。底部底座内嵌环形橡胶防滑垫，橡胶垫厚度3mm，与台面接触时可提供足够摩擦力，即使单手快速抽纸，架体也不会出现移位、侧翻的情况。出纸缝的长度设置为180mm，适配不同宽度的卷纸产品，顶部端盖中心设置直径10mm的按压式装饰盖，可作为临时开盖的施力点，也能避免灰尘从顶部缝隙落入储纸仓内部。建模过程中对各螺纹配合段预留了0.2mm的装配间隙，考虑到日常使用的塑料件注塑公差，避免出现螺纹旋接过紧或松旷的问题，所有外露棱边均做R1.5的圆角处理，没有尖锐棱角，日常使用触碰时不会划伤手部。整体结构没有复杂的异形零件，所有部件均可通过常规注塑工艺加工成型，装配时仅需依次旋接各段部件、卡入内部阻尼钢片与底部防滑垫即可完成组装，生产装配效率较高，也便于后期拆解清洁筒内积存的纸屑灰尘。
