真空吸尘器配套注塑模具及零件结构

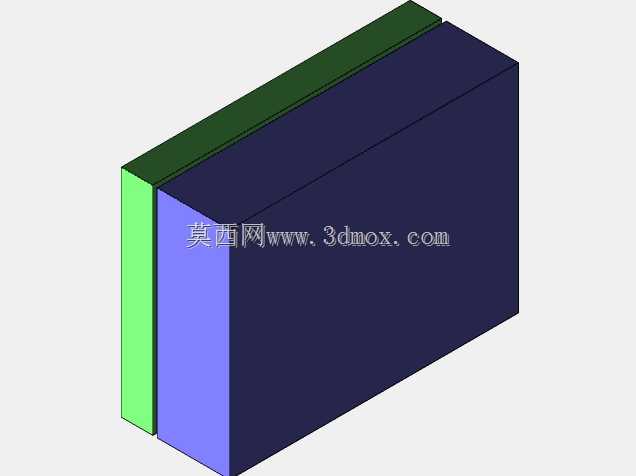

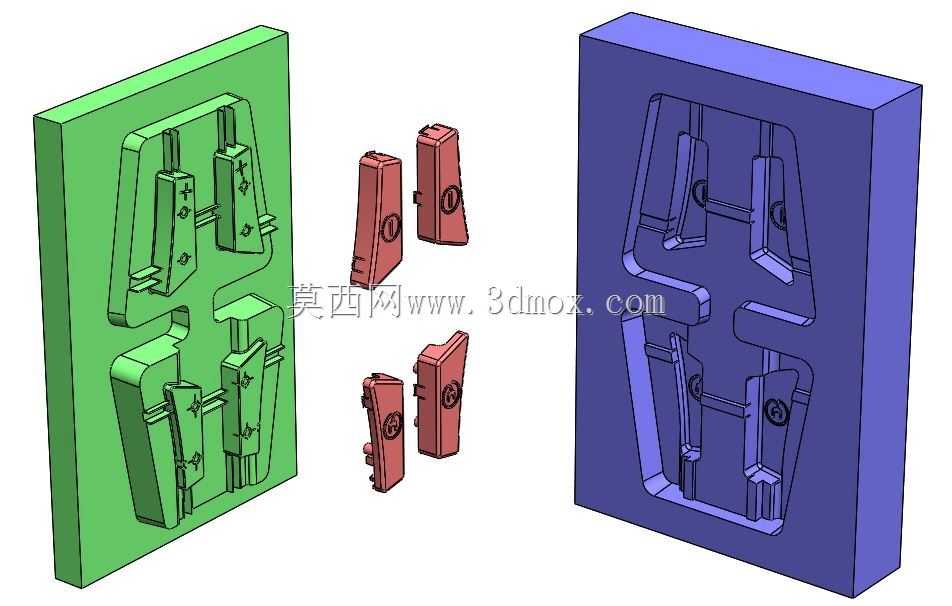

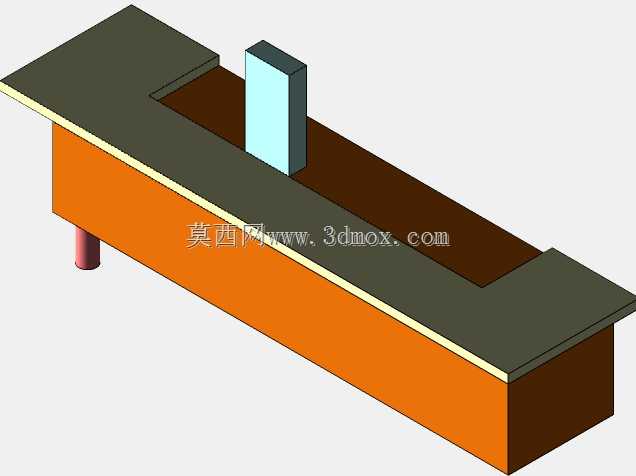

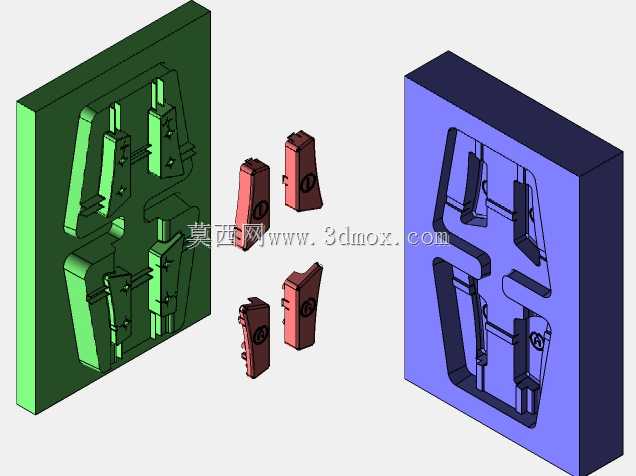

这套结构面向家用清洁类家电的量产场景，对应真空吸尘器的外观结构件注塑生产需求，覆盖了成型所需的前后模仁、对应成型的塑料配件全套结构，可直接对接注塑机台的装夹参数开展试模验证。从实际生产逻辑来看，这类吸尘器外观结构件需要兼顾装配卡扣的对位精度、外观面的光洁度要求，设计阶段优先采用一模多腔的排布逻辑，图中可见模仁上一次排布四个成型腔位，对应四款不同装配位的塑料卡扣/装饰件，能够有效降低单模次的生产节拍损耗，提升批量注塑的生产效率。

设计过程中，分型面的选取完全贴合零件的最大轮廓边界，避免了倒扣区域的粘模风险，所有插穿位都预留了合理的斜度余量，减少长期量产过程中的模仁磨损。成型零件的结构上，每款塑料件都集成了装配卡扣、定位柱、标识刻印位，对应模仁上的镶件拆分都做了快换设计，后续如果出现局部磨损或者设计变更，不需要整体重做模仁，只需要更换对应镶件即可，大幅降低模具的维护成本。

从安装边界来看，这套模仁的外形尺寸适配常规120吨级注塑机的容模空间，码模槽的位置、顶针排布都符合通用注塑机的装夹标准，进胶点采用侧浇口设计，进胶位置选在零件的非外观面，后续去除浇口后不会在产品可见面留下痕迹，满足家电产品的外观质检要求。冷却水路的排布沿着模仁的成型面均匀分布，水路间距控制在合理范围，能够保证注塑过程中模温均匀，避免零件出现翘曲、缩痕等成型缺陷，对应不同壁厚的区域都做了水路的疏密调整，厚壁区域加密水路提升冷却效率，薄壁区域适当放大间距避免冷料痕迹。

实际应用中，这套结构成型的零件直接对应吸尘器主机的侧边装配位，承担外壳拼接定位、内部风道遮挡的功能，零件的壁厚控制在均匀的2mm区间，既满足结构强度要求，也控制了塑料原料的单耗，符合家电产品轻量化、低成本的量产需求。模仁的边角都做了倒角处理，避免装模过程中的磕碰损伤，所有滑动配合面都预留了合适的公差带，保证开模合模过程的顺畅性，不会出现卡滞、飞边等生产问题。
