家用清洁设备宽幅吸尘扁吸嘴结构设计

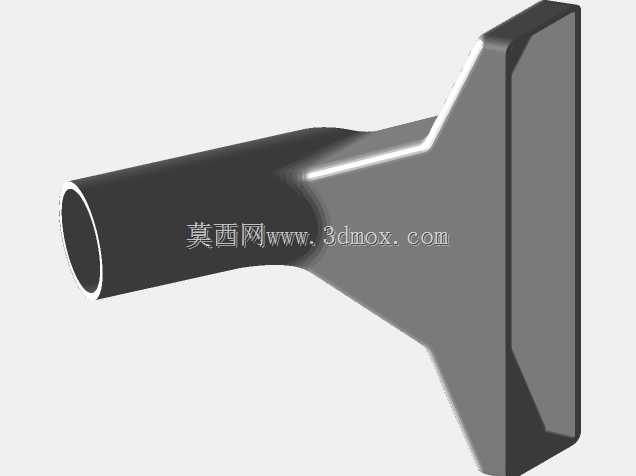

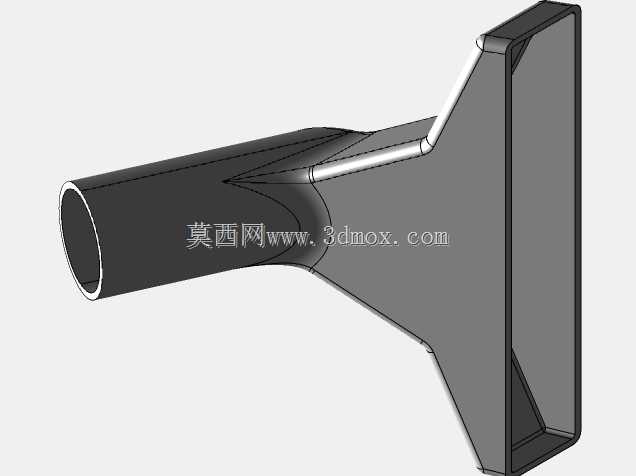

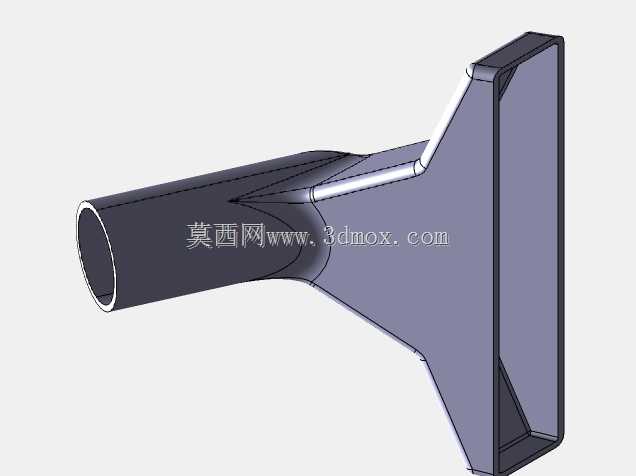

这款宽幅吸尘吸嘴主要适配家用及商用直立式、桶式吸尘器的硬质延长杆，日常使用中多用于清理沙发缝隙、柜体边角、踢脚线积尘、织物表面浮尘等常规刷头难以覆盖的窄小区域，相比圆形小吸嘴，其扁宽的吸口设计能一次性覆盖更大的清洁面，减少来回拖动的次数，提升边角区域的清洁效率。从结构设计来看，吸嘴采用一体化流线型流道设计，进气端为标准圆形对接接口，内径尺寸匹配行业通用的32mm吸尘器延长杆外径，接口处预留了1.5mm的环形安装台阶，可直接插入延长杆端部，依靠橡胶密封圈的过盈配合实现密封，无需额外卡扣固定，拆装时直接插拔即可，适配绝大多数主流品牌的家用吸尘器配件体系。流道从圆形接口向扁宽吸口平滑过渡，内壁无直角突变结构，可降低气流在流道内的湍流损耗，保证吸口处的负压均匀分布，避免出现吸口两端吸力弱、中间吸力过强的问题，同时减少大颗粒杂物在流道内卡滞的概率。吸嘴的扁形吸口端部做了1mm的圆角收边处理，不会在清洁木质地板、漆面家具、织物表面时刮擦留下划痕，吸口的宽度设置为120mm，厚度控制在8mm，可轻松伸入家具底部20mm以上的窄缝空间，覆盖常规圆吸嘴无法进入的低矮间隙。整体壁厚采用均匀2.5mm的设计，适配注塑成型工艺要求，材料选用常规ABS工程塑料即可满足使用强度需求，外表面无尖锐棱角，握持对接时不会划伤手部，流道外壁的过渡曲面做了加厚处理，避免不小心跌落时出现开裂破损。在实际建模过程中，需要重点关注圆形接口到扁形吸口的曲面过渡质量，保证曲面G1连续，避免出现曲面褶皱导致的流道阻力增大，同时对接接口的同轴度公差需要控制在0.1mm以内，保证与延长杆对接后不会出现漏气、松动脱落的问题，吸口平面的平面度公差控制在0.2mm以内，保证贴附在平整清洁表面时不会出现边缘漏风导致吸力损失的情况。
