带法兰安装座的标准轮辋气缸结构

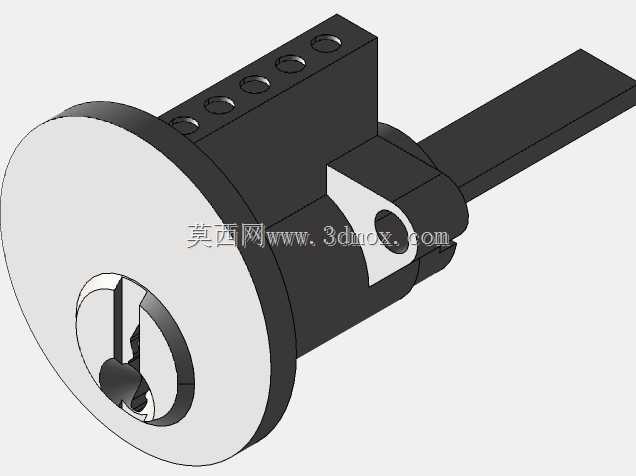

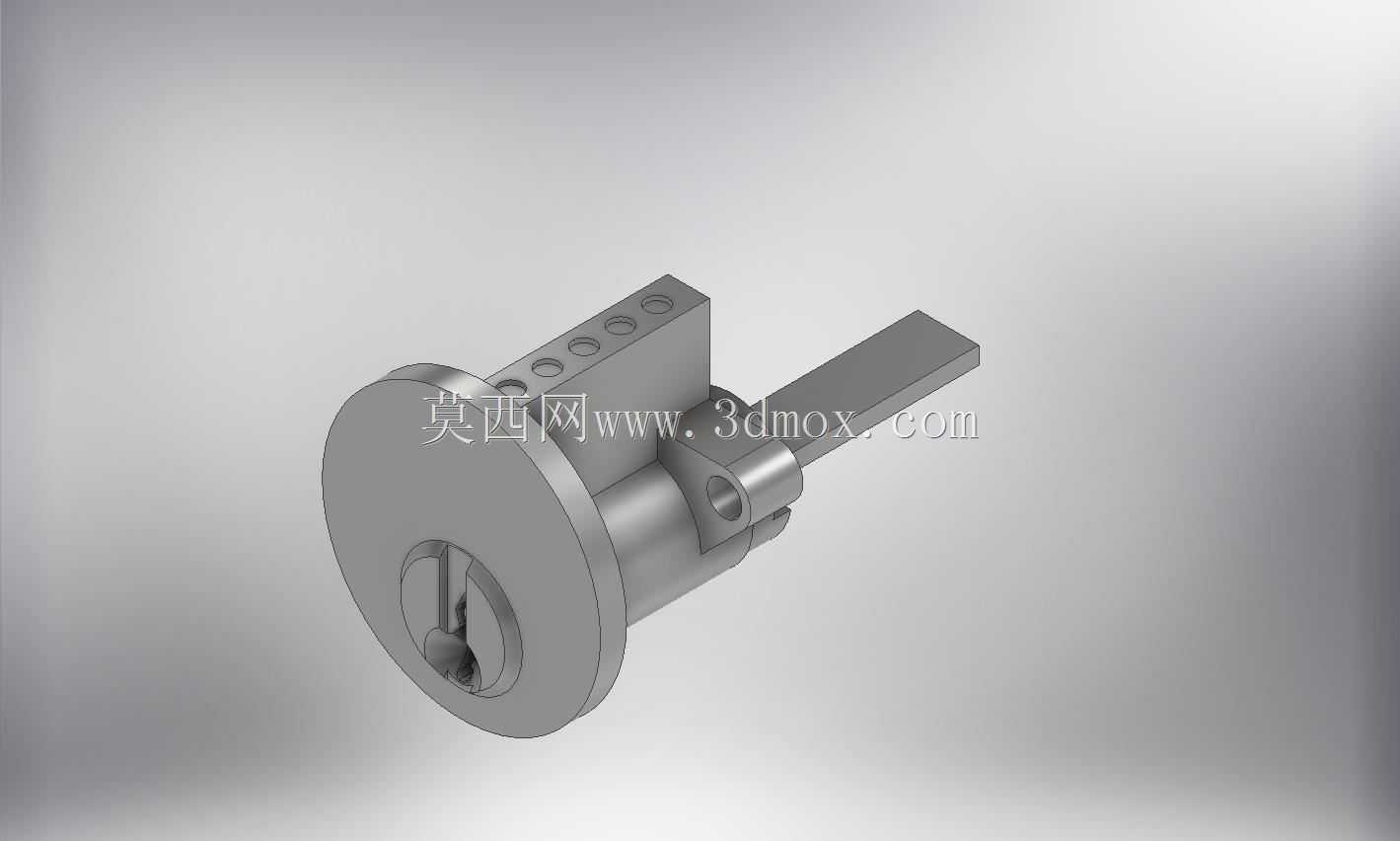

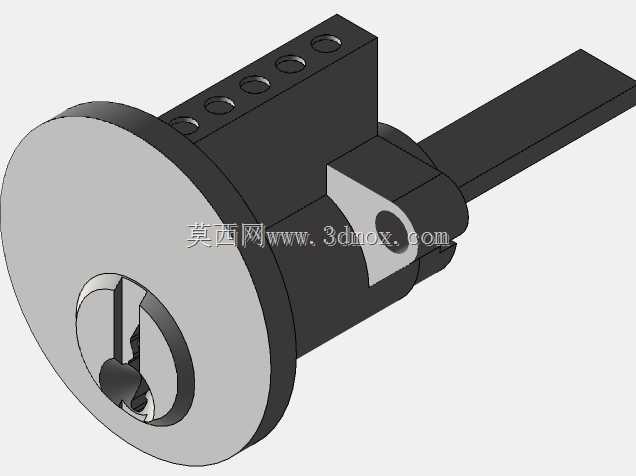

这款带法兰安装座的轮辋式气缸结构，最初是针对小型柜锁、设备舱门锁的紧凑安装需求做的结构优化，日常在工业机柜锁、小型设备安全联锁、办公家具锁具的传动结构里都能见到同类设计的身影。做这个结构建模的时候，最先敲定的是前端圆形法兰盘的安装边界，法兰盘做了平整的贴合面，没有多余的凸台结构，安装时可以直接贴在门板或者舱壁的安装孔位上，靠法兰周圈的贴合面保证安装后的稳定性，不会出现传动过程中锁体晃动的问题。伸出的锁舌部分做了平直的矩形截面，和锁扣的配合间隙控制在合理范围，开关过程中不会出现卡滞，锁舌的行程刚好满足常规锁具的锁止深度要求，不会因为行程过长导致安装时需要额外预留过多内部空间，也不会因为行程过短出现锁止不到位的隐患。和锁舌配合的缸体部分做了一体化的圆筒结构，缸体侧面预留了多组等距的定位小孔，这些孔位一方面可以用来安装定位销，和外部的锁止触发机构做联动，另一方面也可以根据不同的安装场景调整触发拨杆的固定位置，拨杆和缸体的连接位置做了加厚的凸台结构，避免反复扳动拨杆的时候出现连接位置开裂的问题。建模过程中特意把法兰盘和圆筒缸体的衔接位置做了圆角过渡，既减少了加工时的应力集中问题，也能避免安装时锐边划伤安装人员。整个结构的外形轮廓没有多余的异形曲面，所有配合面都是规则的平面或者圆柱面，不管是机加工还是开模生产都能降低加工难度，安装时只需要在安装面板上开一个和圆筒外径匹配的圆孔，把缸体穿入孔内，法兰盘贴紧面板表面就可以完成初步定位，后续再通过侧面的固定孔锁紧即可，不需要复杂的安装工装。结构内部的锁舌传动槽做了和锁舌轮廓匹配的导向结构，锁舌伸缩过程中全程有槽壁导向，不会出现偏斜，长期使用也不会因为磨损出现锁舌晃动的问题，侧面的拨杆连接位和内部的传动结构做了联动，扳动拨杆的时候可以顺畅带动锁舌完成伸缩动作，传动路径没有多余的传动件，结构可靠性更高，适合在需要频繁开关的舱门、柜门上长期使用。
