商用柜上式32KW燃气炒炉结构设计

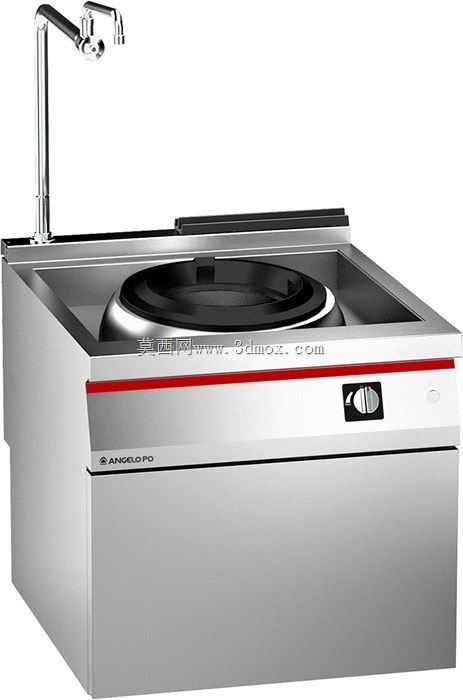

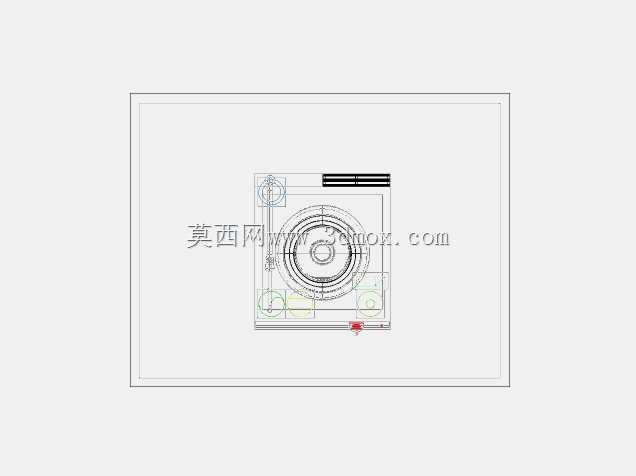

这款32KW柜上燃气炒炉，主要面向商用餐饮后厨的中式烹饪场景，适配酒楼、食堂、连锁餐饮门店的明档或后厨操作区，可直接嵌入操作台柜面安装，无需额外落地支架，能充分利用后厨操作空间，适配批量快炒的出餐需求。从结构设计来看，整机采用AISI304不锈钢作为主体结构材质，顶部面板设置20mm与10mm两种厚度分区，厚区对应炉头核心承重位置，可承受满装汤汁炒锅的长期载荷，避免长期高温承重出现面板形变，薄区则兼顾整机减重与成本控制，同时保证台面整体平整度。炉头燃烧模块嵌入台面中部的下沉井位，烧嘴布局匹配中式炒锅的弧面锅底，燃烧火焰可沿锅底弧面均匀铺展，避免局部过热导致的食材糊底问题，同时提升热效率，减少燃气空耗。炉体侧面设置带排液孔的倾斜接水表面，烹饪过程中溢出的汤汁、清洗台面的污水可沿倾斜面直接汇入排液孔排出，不会在台面积留滋生细菌，也避免污水渗入柜体内部损坏燃气管路与电控元件。水铰接柱设置在炉体侧方，可直接连接后厨供水管路，方便烹饪过程中加水、刷锅操作，无需额外外接水龙头，简化后厨管路布局。点火系统采用带指示灯的电子点火结构，点火状态可通过指示灯直观确认，避免点火失败导致的燃气泄漏风险，点火操作无需明火引燃，提升后厨操作安全性。从安装边界来看，整机为方形嵌入式结构，安装时需在柜面预留对应尺寸的方形开孔，炉体下方预留足够空间布置燃气管路、鼓风机风道与电控线路，鼓风机与炉体采用风道直连结构，可根据燃烧需求提供足量一次空气与二次空气，保证燃气充分燃烧，减少一氧化碳排放。炉体边角做圆弧过渡处理，避免后厨操作人员磕碰受伤，台面边缘做卷边加固，提升整体结构刚性。在实际使用中，该炒炉可适配直径400-600mm的商用中式炒锅，满足颠锅、爆炒等中式烹饪操作需求，32KW的热负荷可实现快速升温，缩短单菜品烹饪时长，适配高峰时段的高负荷出餐节奏。结构设计时充分考虑后厨清洁需求，所有外露表面均为光滑不锈钢面，无清洁死角，接水盘可直接拆卸清洗，炉头部位采用可拆卸炉圈设计，方便清理长期烹饪积累的油污与食物残渣，降低日常维护难度。
