宜家卡尔拉克定制格子收纳置物架

日常做家居类结构建模时，这类格子收纳架的参数化设计是很典型的练习与实用结合的项目，很多家居场景里都能见到这类置物结构的身影，不管是家庭客厅做书籍、摆件收纳，还是工作室用来分类存放工具、样品，或是儿童房整理玩具、绘本，这类规整的格子结构都能适配不同的储物需求，相比固定规格的成品置物架，参数化可调的设计能更好适配不同空间的安装边界，不用受限于成品的固定尺寸。

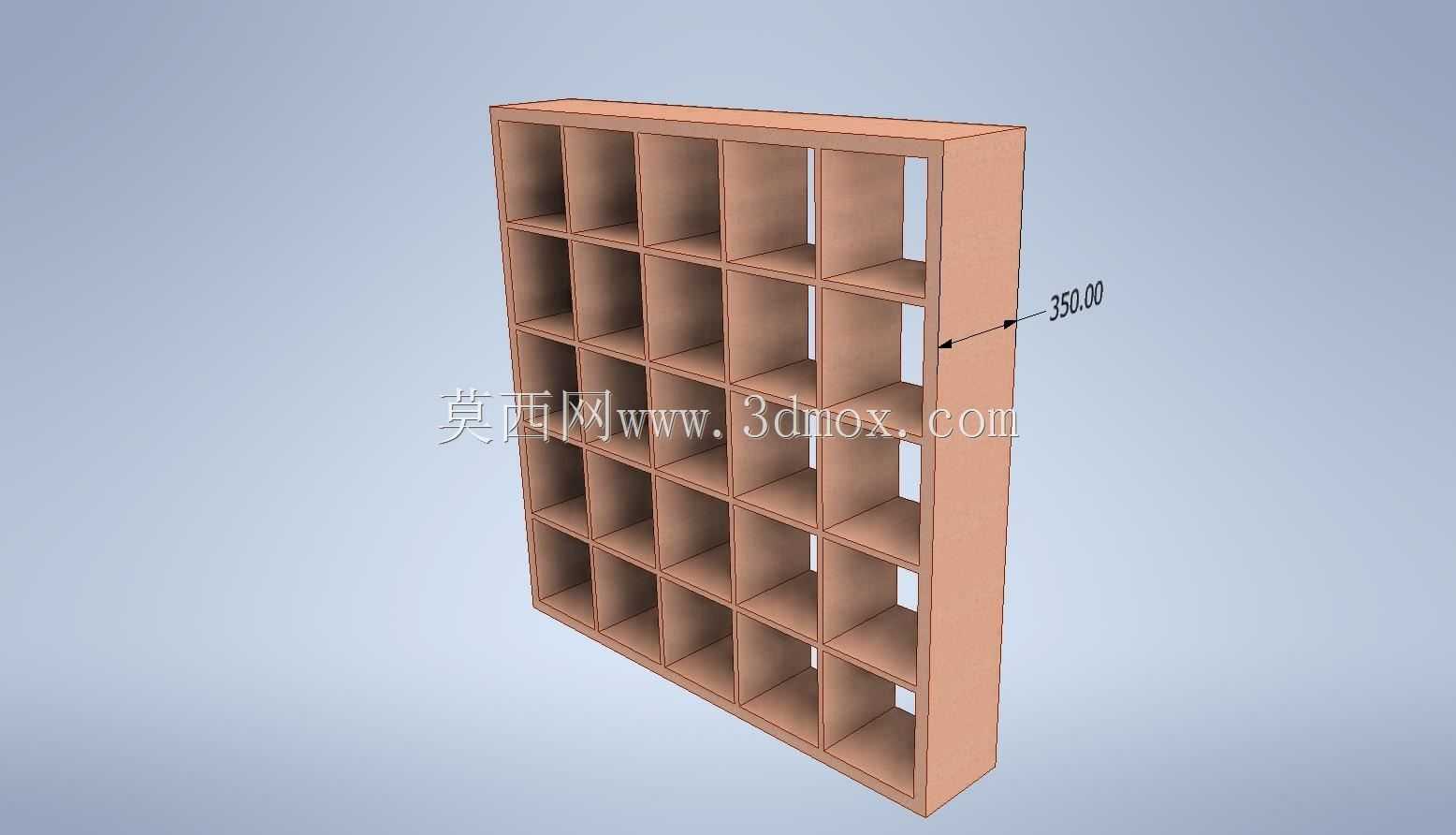

从实际使用的角度出发，这类格子架的核心功能是通过规整的分隔空间，实现物品的分类存放，避免零散堆放的杂乱感，同时开放式的格子结构拿取物品十分方便，不需要额外开启柜门的操作，适合放置高频取用的物品。设计这类结构的时候，首先要考虑的是整体框架的刚性，因为这类置物架经常会放置书籍、摆件这类有一定重量的物品，如果框架结构强度不足，长期承重容易出现变形，所以外边框的型材截面尺寸要做合理预留，图中标注的350mm是单格的纵深尺寸，这个尺寸刚好能放下常规开本的书籍、常见的收纳盒，不会因为纵深过浅导致物品容易滑落，也不会因为纵深过深浪费室内空间。

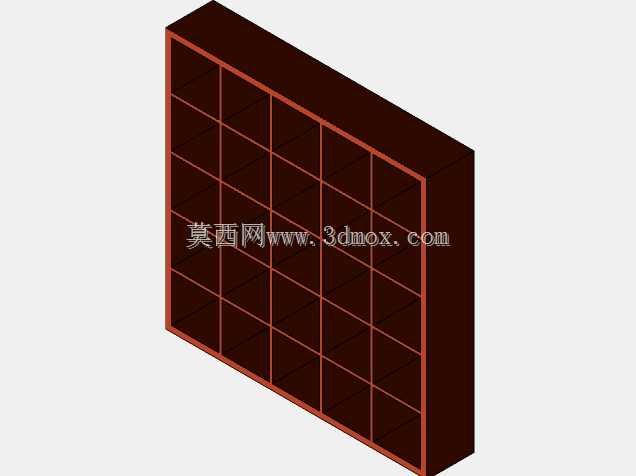

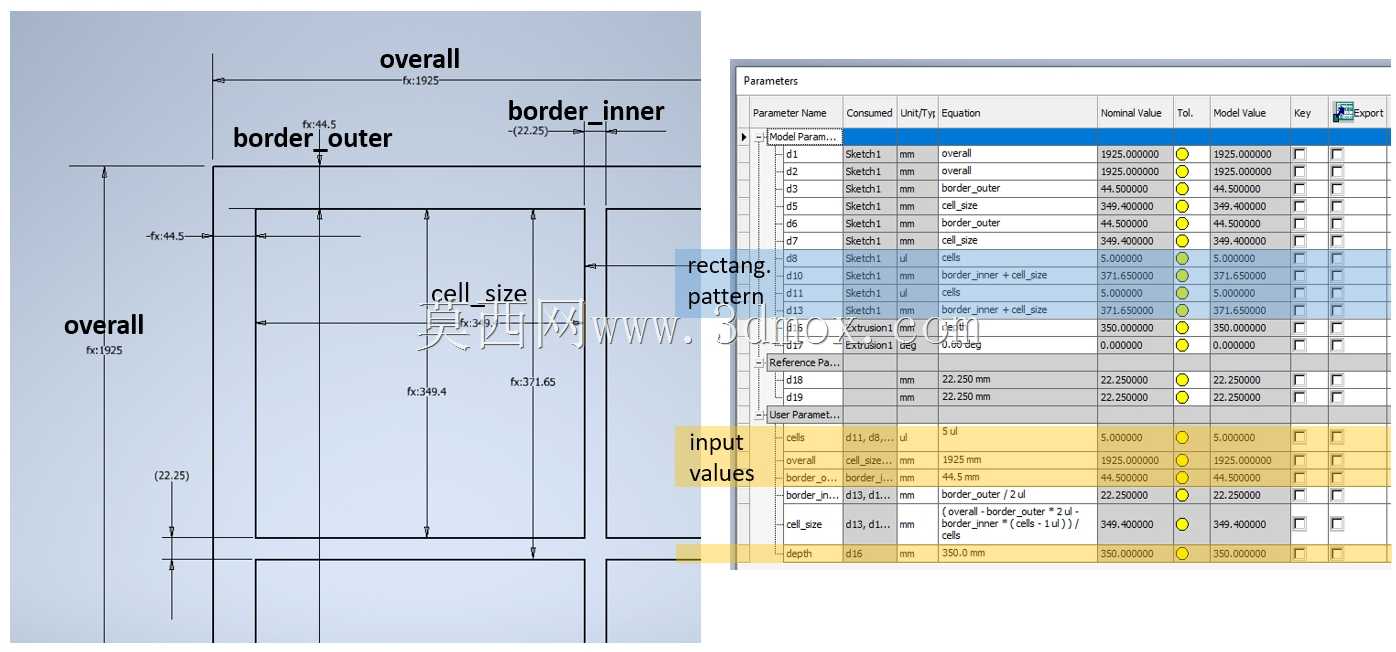

做参数化设计的时候，核心是把阵列数量、单格尺寸、边框厚度这些参数做关联，调整阵列规格的时候，比如从5x5的格子布局改成3x3的布局，整体的外轮廓尺寸会自动跟随参数变化，不需要重新逐个绘制每一块隔板，能大幅提升定制设计的效率。设计过程中还要注意内边框和外边框的连接结构，常规的这类置物架会采用榫卯或者五金连接件拼接，建模的时候要预留好连接件的安装位置，保证拼接后整体结构的平整度，不会出现隔板错位、框架歪斜的问题。另外还要考虑安装的边界条件，比如放置在地面时底部的平整度调整，靠墙安装时的固定点位预留，避免架体倾倒的安全隐患，尤其是放置较重物品的时候，靠墙固定的结构不能省略。

这类格子架的挤出型材截面设计也有讲究，外边框的型材要做适当的圆角处理，避免尖锐边角磕碰伤人，内隔板的厚度要兼顾承重和内部储物空间的利用率，过厚的隔板会挤占单格的有效储物空间，过薄则会导致承重不足，长期放置重物出现弯曲变形。实际建模过程中，要先确定整体的设计基准，以架体的底部一角为坐标原点，依次搭建外框架、横向隔板、纵向隔板的结构，再通过阵列命令完成整体格子的布局，最后做边角的工艺处理，保证模型和实际生产的结构一致，能直接对接后续的生产加工环节，不需要二次调整结构。
