带蜂窝镂空结构的工业过滤筒体设计

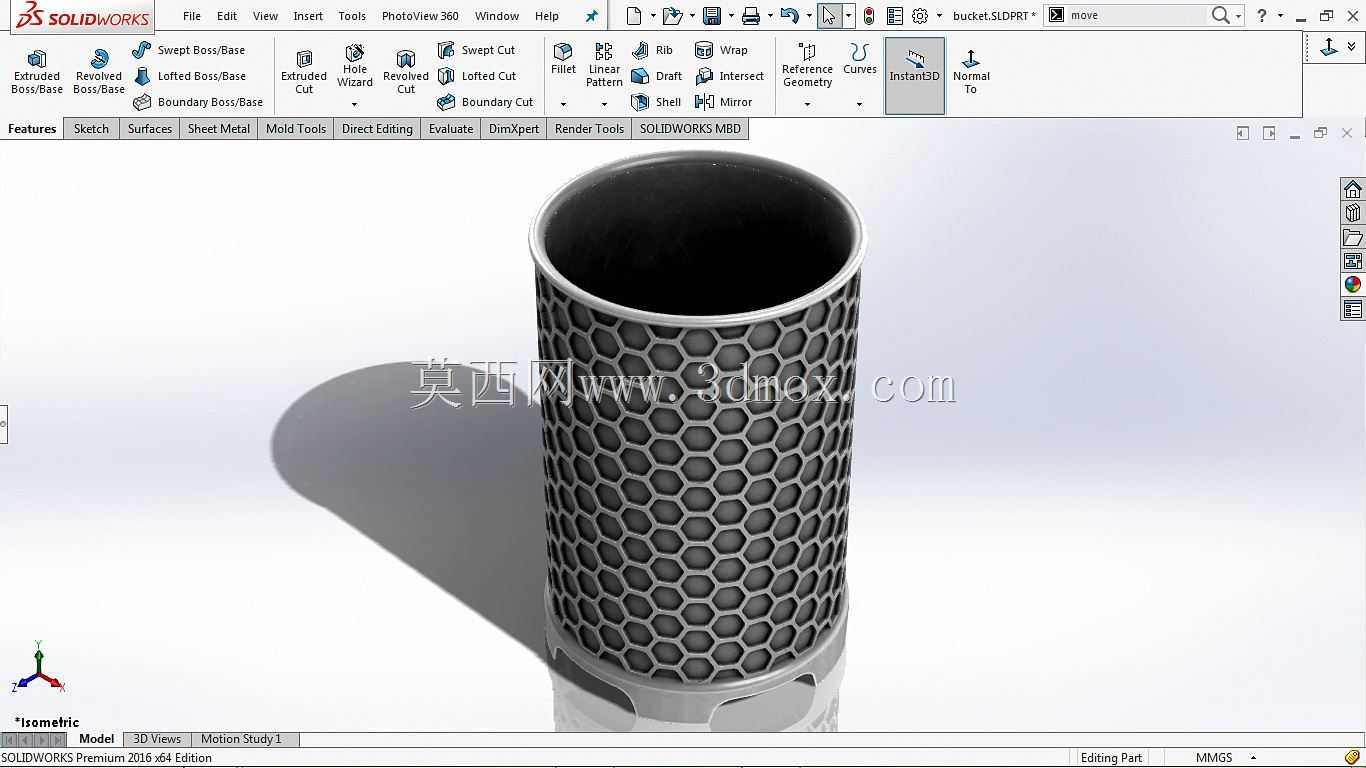

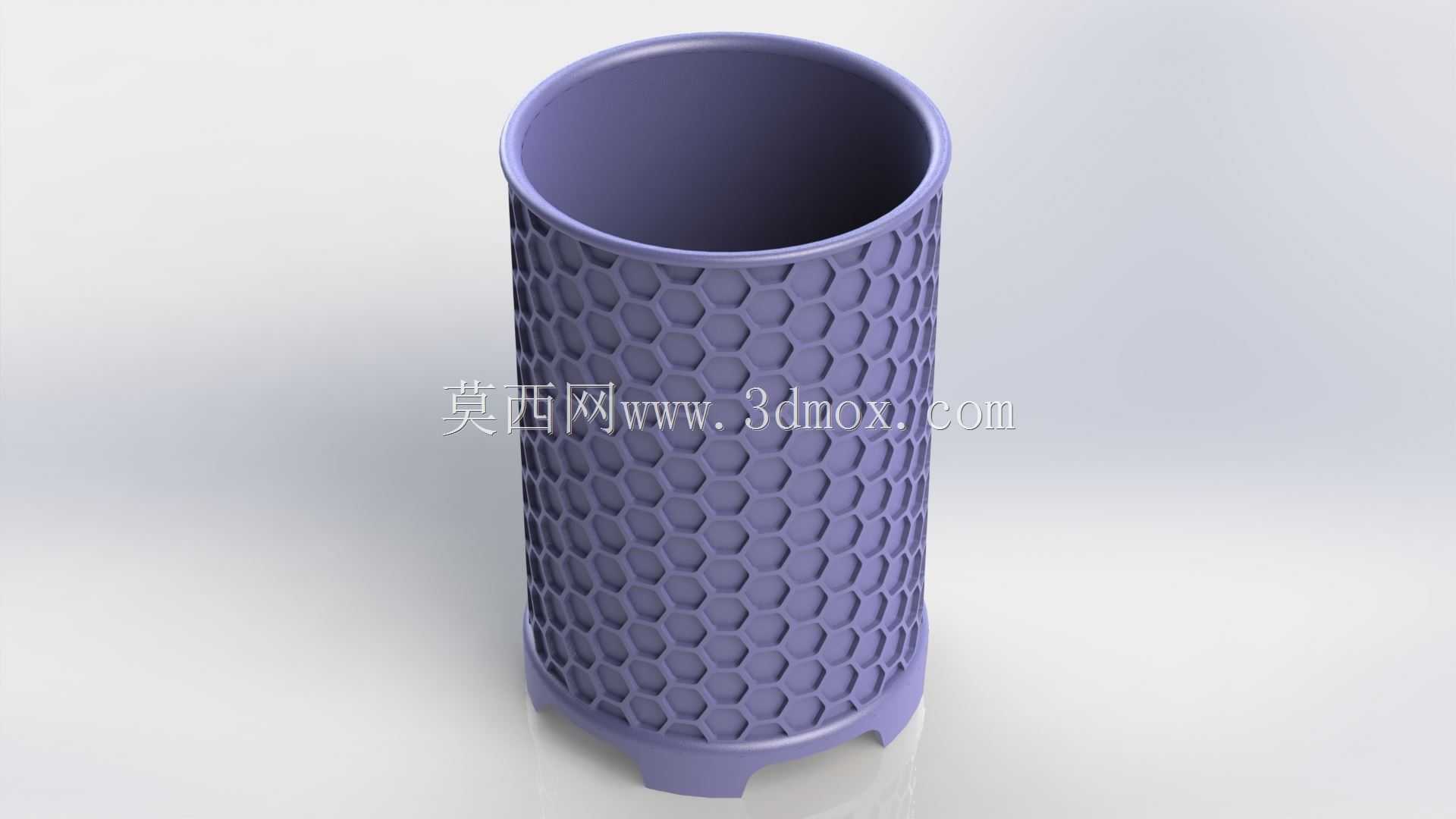

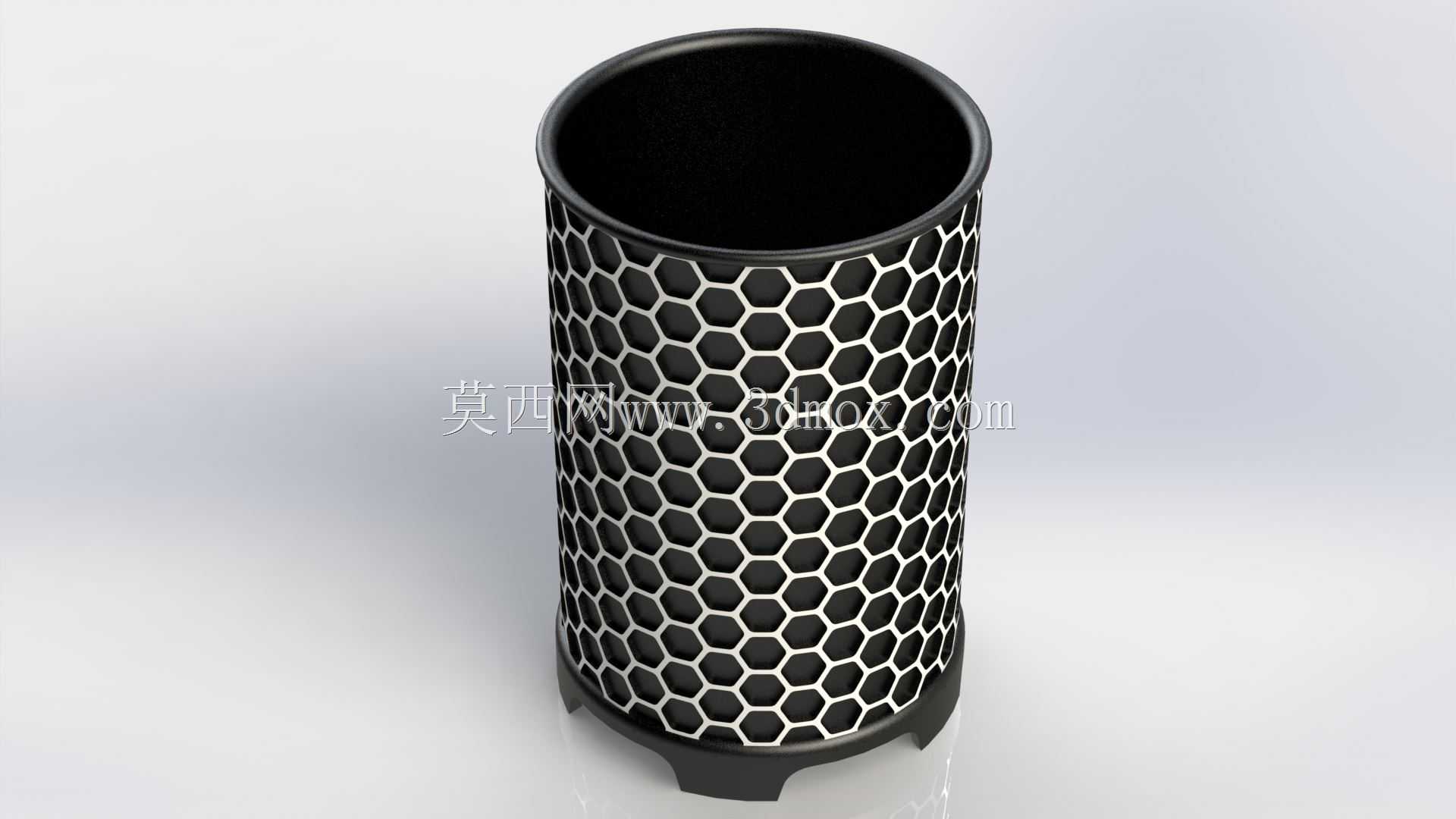

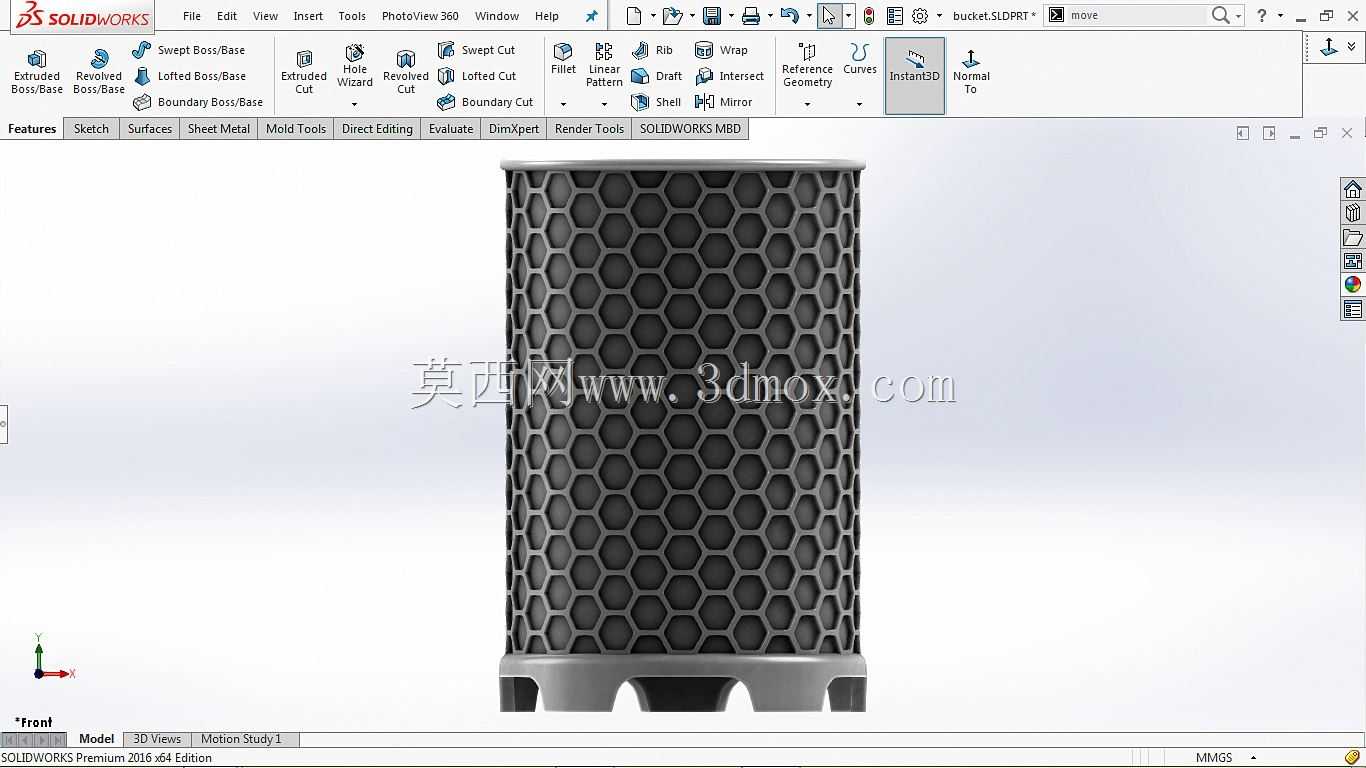

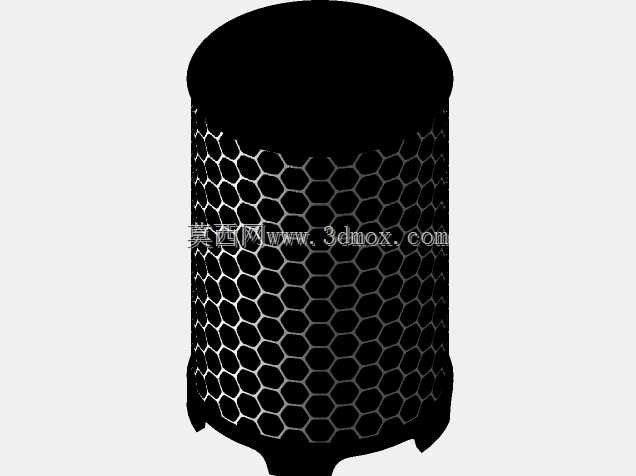

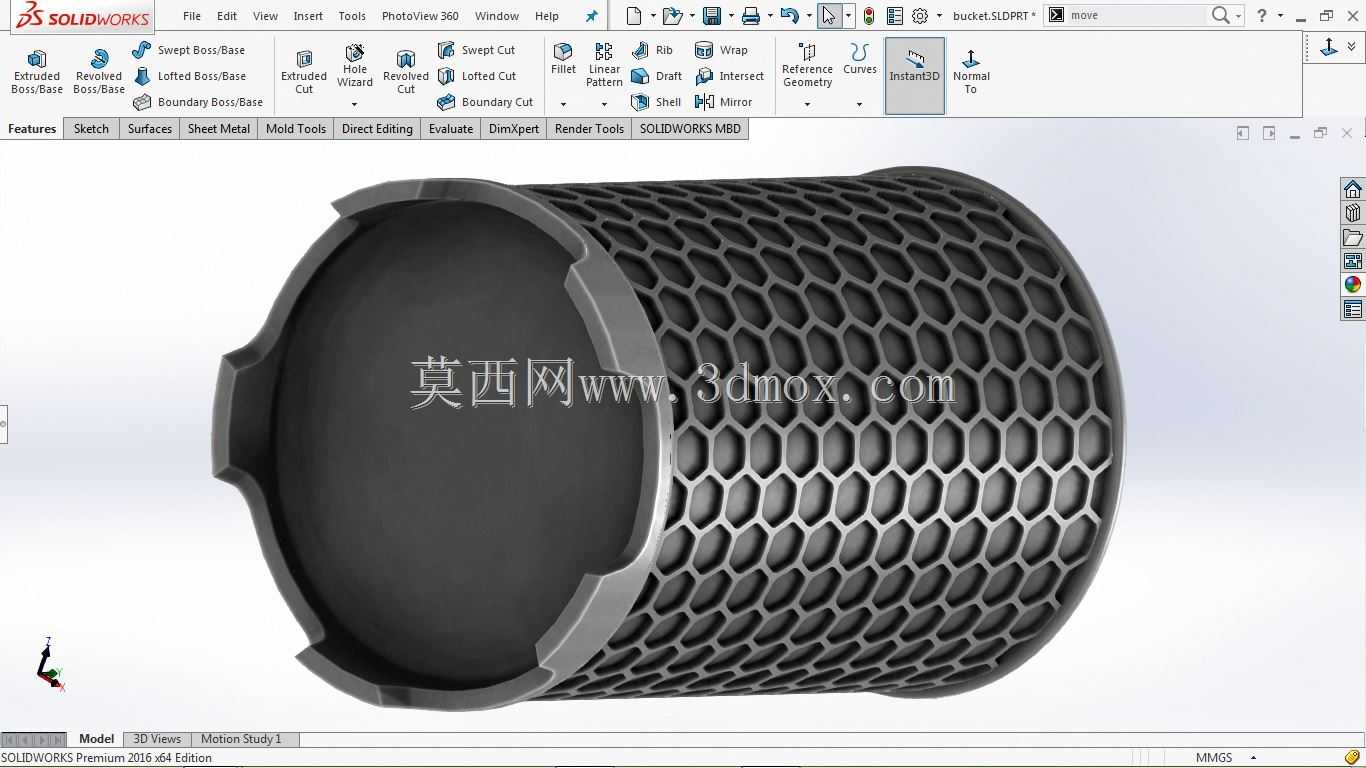

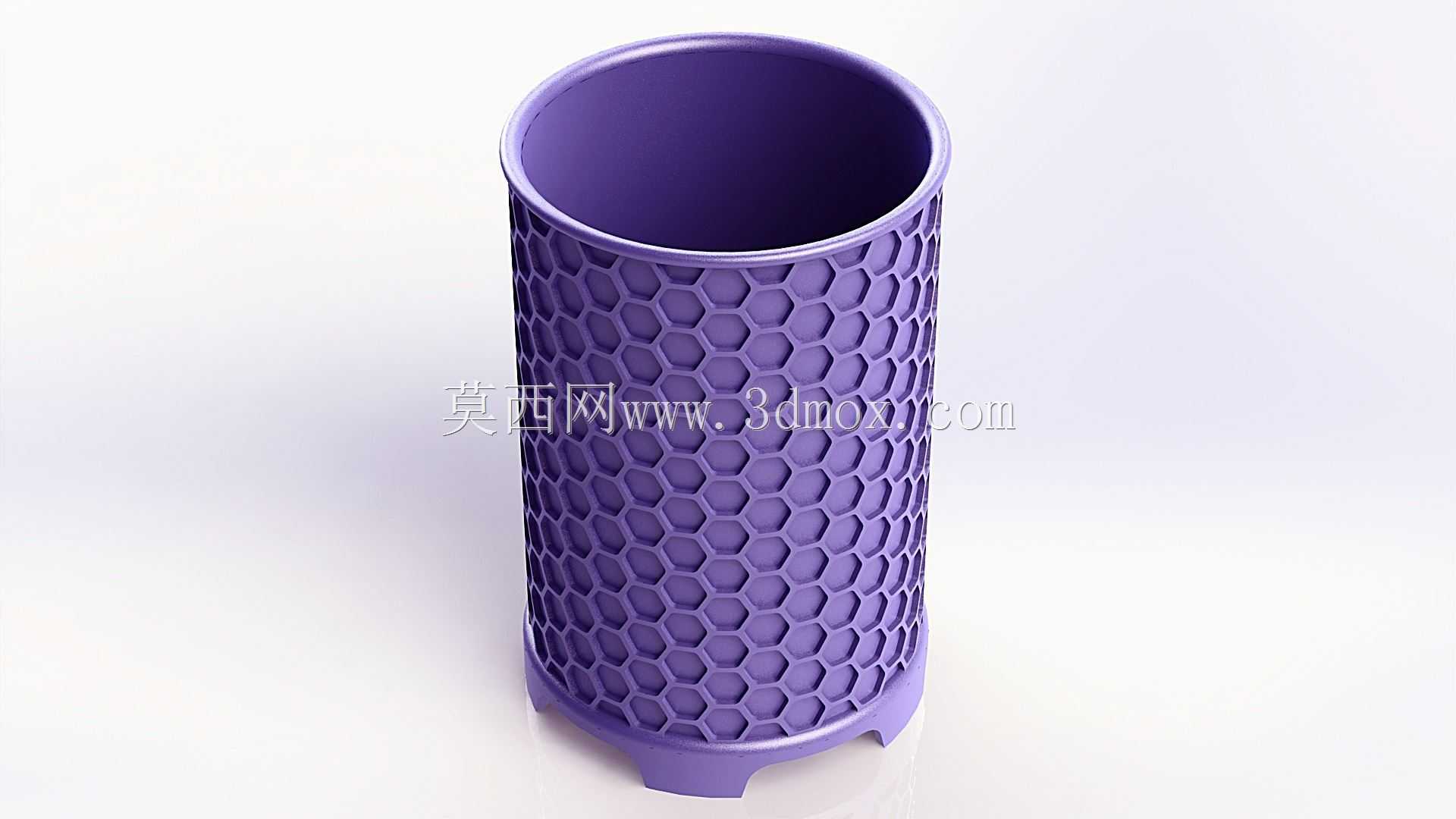

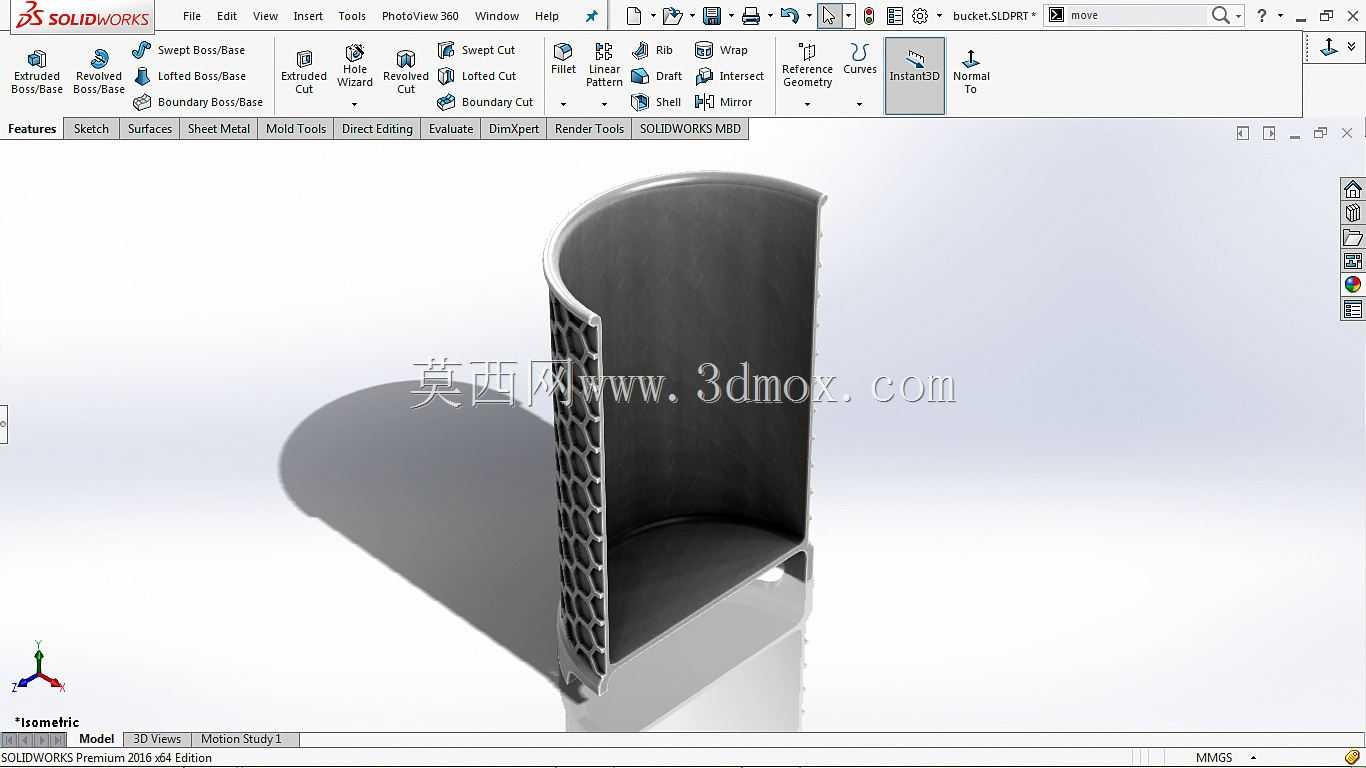

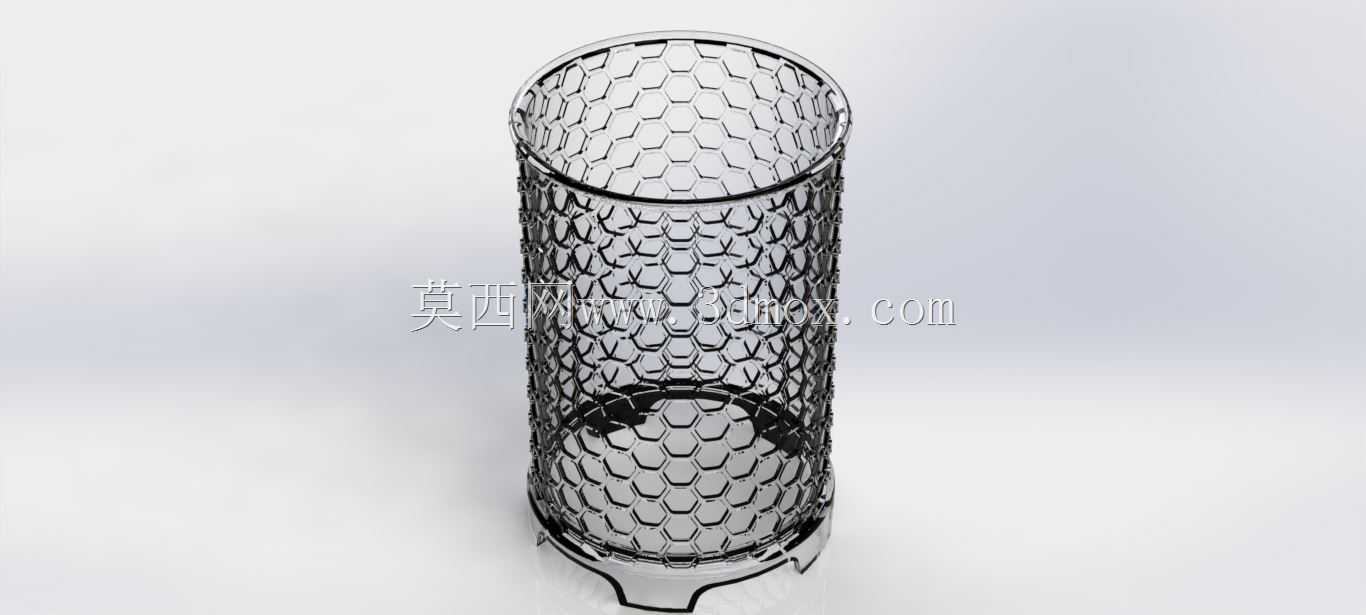

这类带蜂窝镂空结构的筒体，常应用在流体过滤、通风整流、轻质承载构件的场景中，比如工业除尘设备的滤芯支撑筒、流体输送管路的整流段、轻量化设备的防护外筒都能见到类似结构的身影。从实际使用需求出发，蜂窝构型的选择首先是兼顾通透率与结构强度，正六边形的蜂窝单元在相同开孔率下，比圆形开孔、方形开孔拥有更优的面内抗形变能力，能在筒体壁厚较薄的前提下，承受径向的外压或者内压载荷，避免筒体在流体冲击、外部挤压下出现凹陷变形。设计过程中首先要确定筒体的基础边界：筒身的整体直径、有效工作段长度要匹配安装位的空间要求，两端的连接段要预留和端盖、管路对接的安装余量，通常连接段会做无孔的实体结构，方便设置密封槽、焊接坡口或者快装卡箍的配合面。蜂窝单元的尺寸设定需要结合实际工况调整，如果是用于过滤场景，蜂窝的对边尺寸要大于内部滤材的支撑跨度，避免滤材在压差作用下过度凹陷破损；如果是用于通风整流场景，蜂窝的孔深与孔径比要满足整流要求，让通过的流体从紊流调整为层流状态，降低后续管路的阻力损失。建模时先构建基础的圆柱曲面，再通过曲面阵列的方式排布六边形蜂窝单元，这里要注意圆柱面的曲率适配，避免阵列到曲面边缘时单元出现拉伸变形，翘曲特征的运用是保证蜂窝孔边过渡顺滑的关键，不能出现尖锐的应力集中棱边，否则在交变载荷下容易从孔边位置萌生裂纹。镜像特征的使用可以大幅提升建模效率，先完成单块曲面区域的蜂窝裁切，再沿圆周方向阵列镜像，保证整圈蜂窝结构的一致性，同时要控制孔边的倒角尺寸，既去除加工毛刺，也避免应力集中。实际生产中这类筒体如果采用金属材质，多选用冲压成型或者激光切割后卷焊的工艺，建模时就要提前考虑板材展开后的孔位排布，预留焊接边的余量，避免卷制后蜂窝孔出现错位；如果采用塑料材质注塑成型，就要注意蜂窝结构的拔模角度设置，保证脱模时不会拉伤孔壁。从安装适配性来看，筒体两端的同轴度要控制在合理公差范围内，和端盖配合的外圆或者内孔尺寸要满足配合公差要求，避免安装后出现密封泄漏或者转动卡滞的问题。蜂窝结构的壁厚也要结合材质强度核算，比如采用304不锈钢材质时，壁厚在1.5-2mm即可满足多数中低压工况的强度要求，若采用铝合金材质则要适当增加壁厚，或者在蜂窝单元的节点位置做加强凸点，提升整体抗变形能力。
