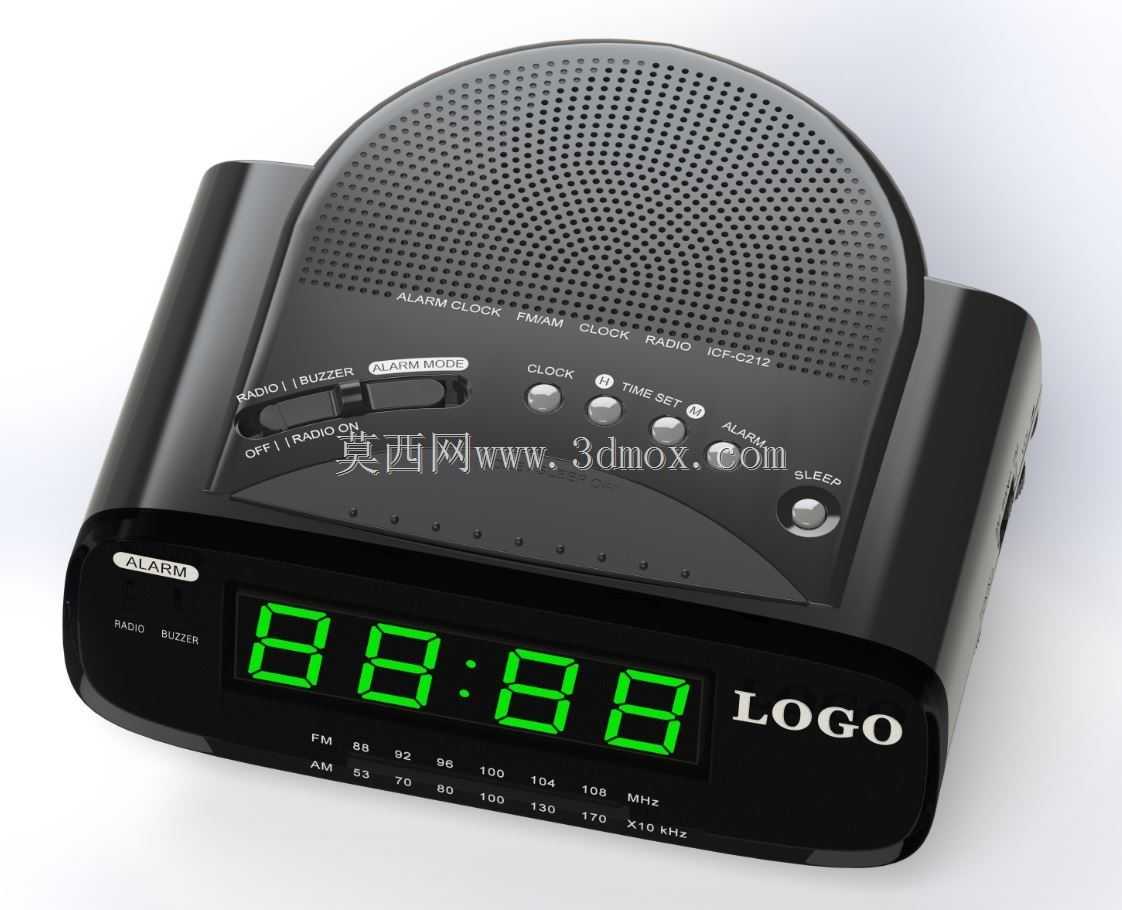

索尼ICF-C212数字闹钟外壳结构设计

日常消费类电子的壳体设计，往往需要兼顾功能排布、人机交互与生产工艺的多重要求，这款调频收音数字闹钟的外壳结构，正是这类小型桌面电子设备壳体设计的典型参考。从实际应用场景来看，这类设备主要放置于卧室床头柜、酒店客房桌面等位置，日常使用中用户需要在坐姿、卧姿状态下快速操作按键、清晰读取时间显示，同时设备需要长期稳定放置，避免意外磕碰移位，这就对外壳的重心排布、操作区域布局提出了明确要求。

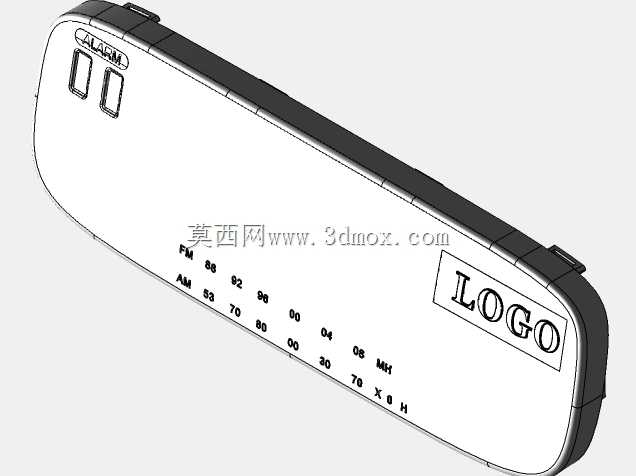

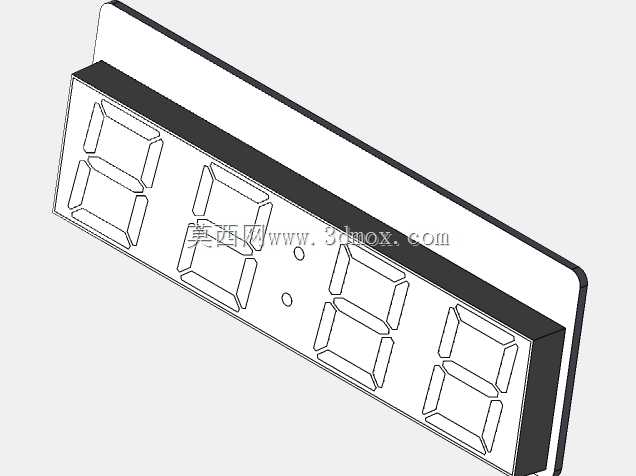

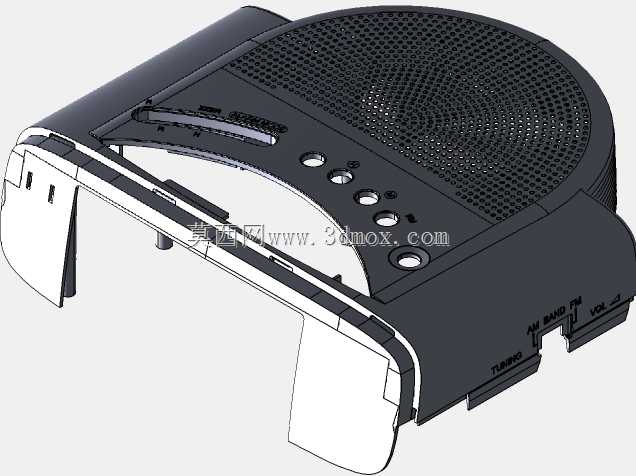

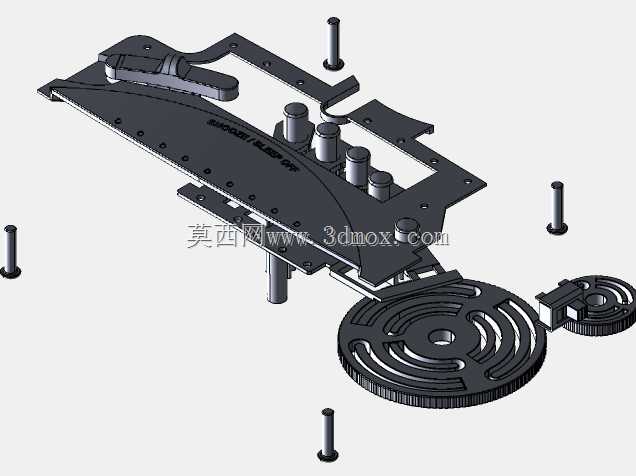

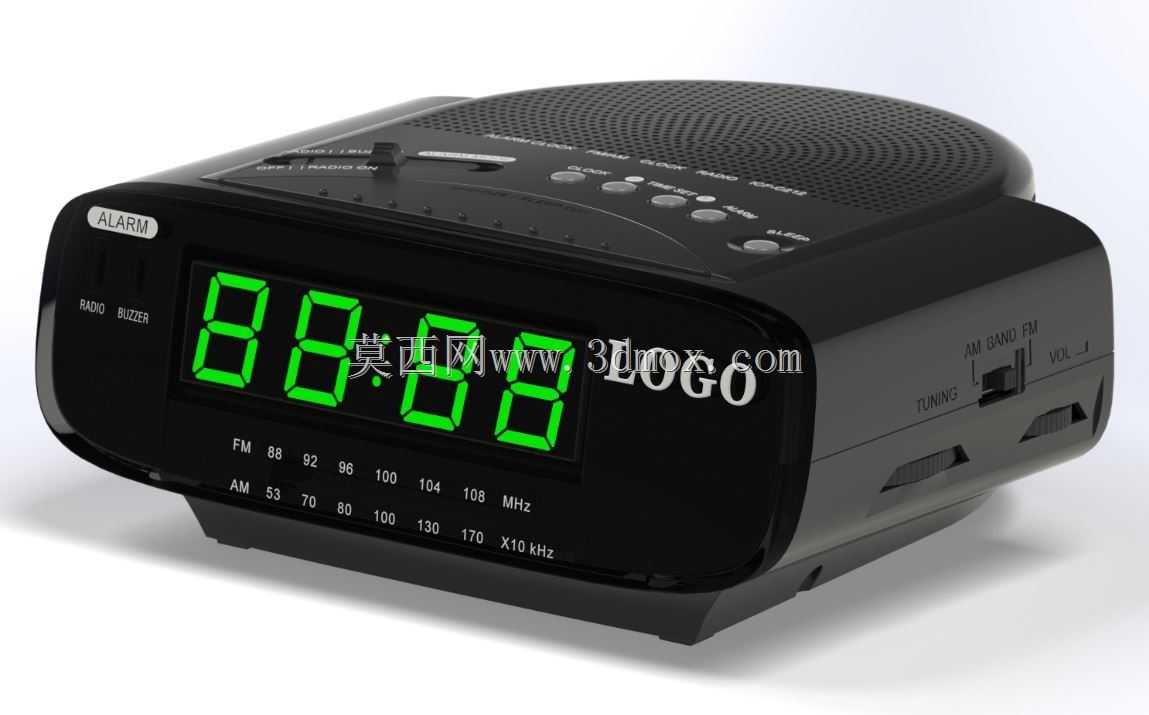

从功能特性层面看，该外壳需要容纳绿色数码显示模组、调频调幅收音模块、扬声器单元、功能按键组、电池仓以及电源接口，正面预留的显示窗口做了下沉式边框设计，既可以遮挡显示模组的边缘缝隙，也能在一定程度上减少环境光线对显示效果的干扰，避免强光下数码管显示发虚。顶部的按键区域做了微凸的弧度处理，每个按键的安装孔位都预留了均匀的装配间隙，按键按压行程的避让空间在壳体内部做了对应的筋位支撑，避免长期按压后壳体局部变形。侧面的波段切换开关、调谐旋钮的开孔位置，刚好对应内部电路板的接插件位置，装配时不需要额外走线固定，减少内部线束的冗余长度。

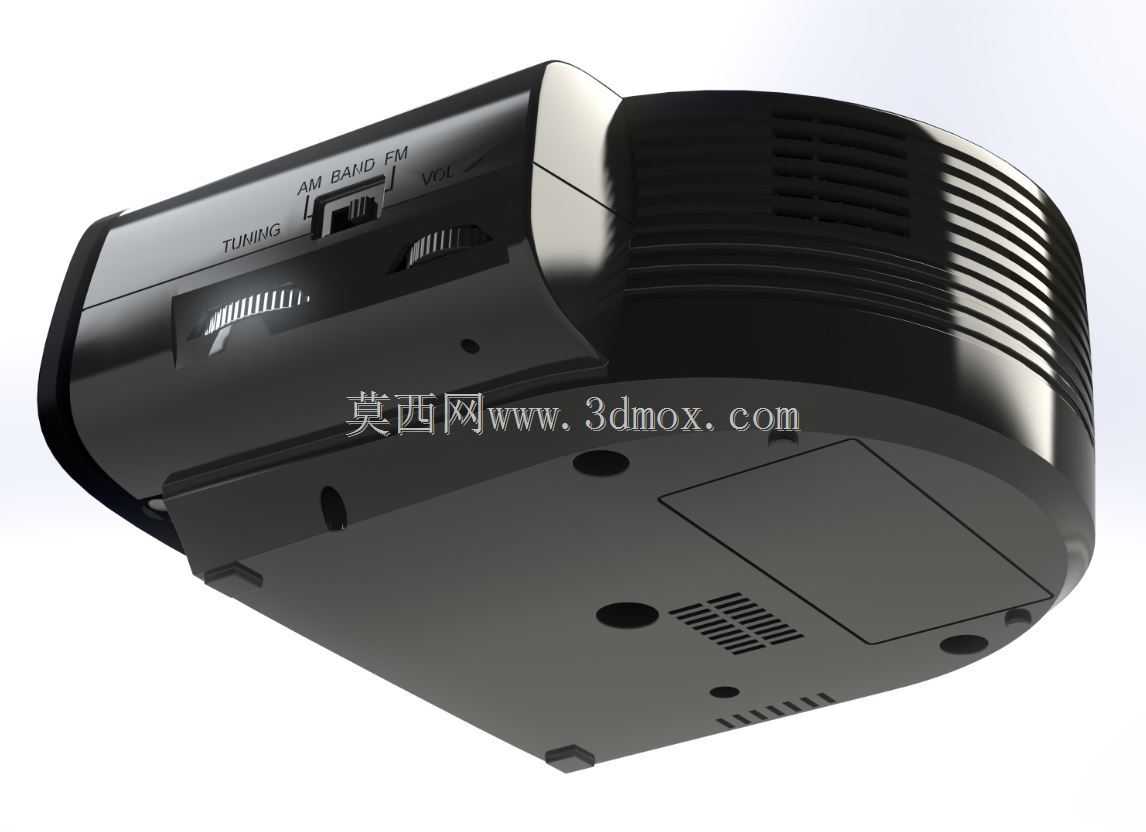

设计过程中，所有壳体部件均通过实物逆向测绘完成，先对单个零件进行拆卸、尺寸测量，再逐一构建三维特征，整体壳体采用ABS注塑材质，壁厚控制在均匀的2mm区间，转角位置全部做了R角过渡，既避免注塑过程中出现应力集中导致的翘曲变形，也能提升外壳整体的抗冲击性能，日常轻微磕碰不会出现开裂问题。外壳底部设计了四个内凹的脚垫安装位，粘贴防滑脚垫后可以抬高壳体底部1.5mm，既可以避免桌面水渍直接接触壳体底部的电源接口缝隙，也能减少扬声器发声时与桌面产生的共振杂音。背部的电池仓做了独立的仓盖卡扣结构，不需要额外螺丝固定，用户更换备用电池时可以直接徒手开启，仓盖与壳体的配合间隙控制在0.2mm，既保证开合顺畅，也不会出现松动异响。

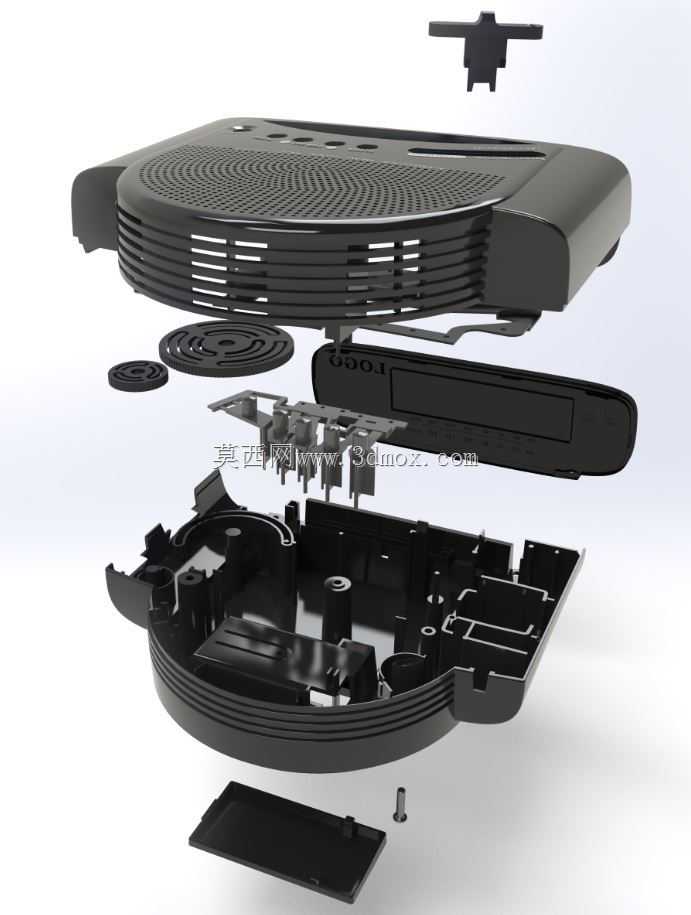

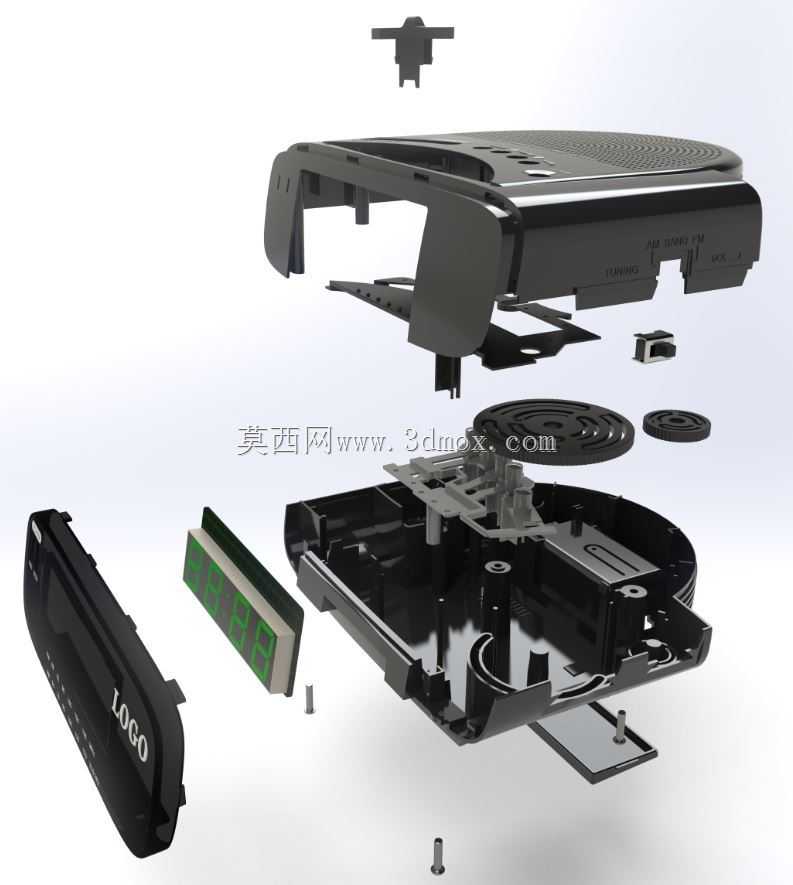

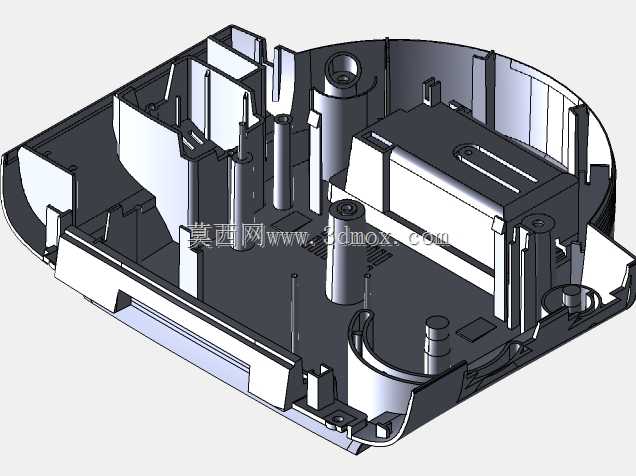

从安装边界来看，壳体整体的长宽高尺寸适配常规桌面摆放的空间要求，不会占用过多床头柜面积，扬声器出声孔设置在壳体顶部的格栅区域，格栅的筋条宽度1mm，开孔间隙均匀，既可以阻挡灰尘进入壳体内部，也不会对声音传播造成过多衰减。壳体前后壳的连接采用卡扣加少量螺丝的固定方式，卡扣均匀分布在壳体四周边缘，装配时可以先通过卡扣实现前后壳的预定位，再锁紧底部的固定螺丝，大幅提升装配效率，后期维修拆卸也更加方便。内部的各个安装柱位置都对应电路板、扬声器、显示模组的固定孔位，每个安装柱的根部都做了加强筋连接，避免螺丝锁附时安装柱断裂。
