日常做家居陈设类三维建模时,这类波浪花口的瓶体结构是很典型的曲面练习与落地生产参考对象,先从实际使用场景来说,这类瓶体既可以作为小型盆栽的种植容器,也可以单独作为软装陈设件放置在玄关置物台、客厅边几、书房博古架上,部分餐饮空间也会用同款造型的器皿作为餐台装饰花器,适配中式、轻奢、现代简约等多种装修风格。
从功能特性来看,瓶身采用收腰扩腹的经典造型,底部做了加厚的平切支撑面,放置时的接触面积足够,不会因为瓶身重心偏高出现倾倒问题,腹部的扩容空间可以容纳足够的栽培基质或者插花用的蓄水,瓶口的波浪翻边结构一方面是装饰作用,另一方面在作为花器使用时,翻边可以对伸出的花枝起到一定的承托限位作用,避免花枝过度歪斜,同时翻边的圆弧过渡也能避免日常打理时被锋利口沿划伤。

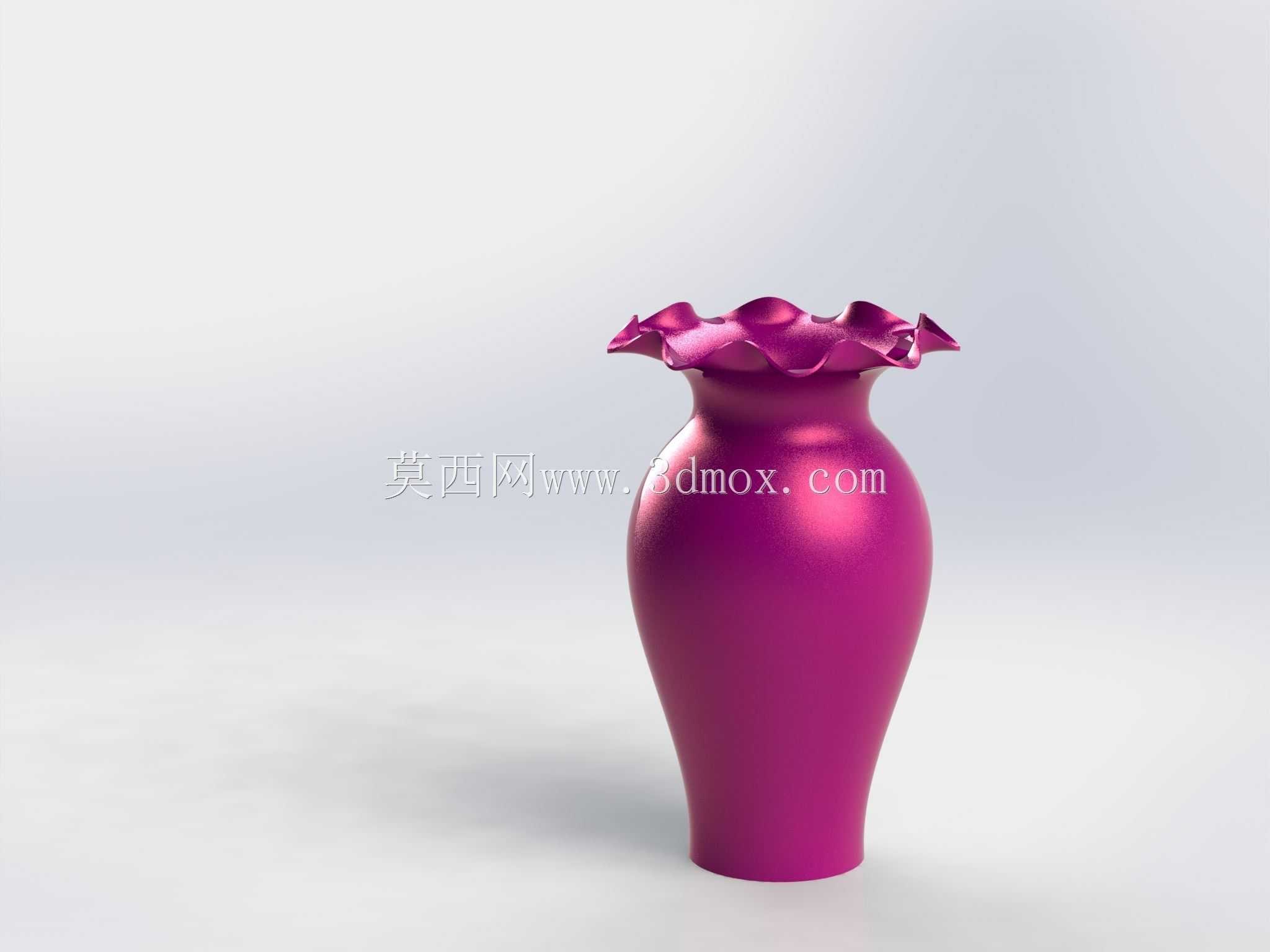

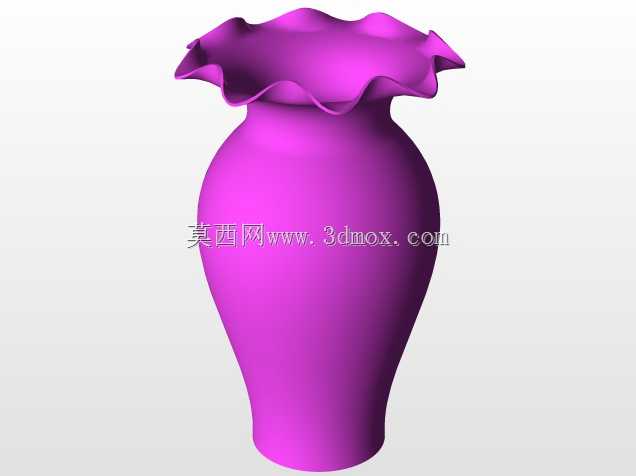

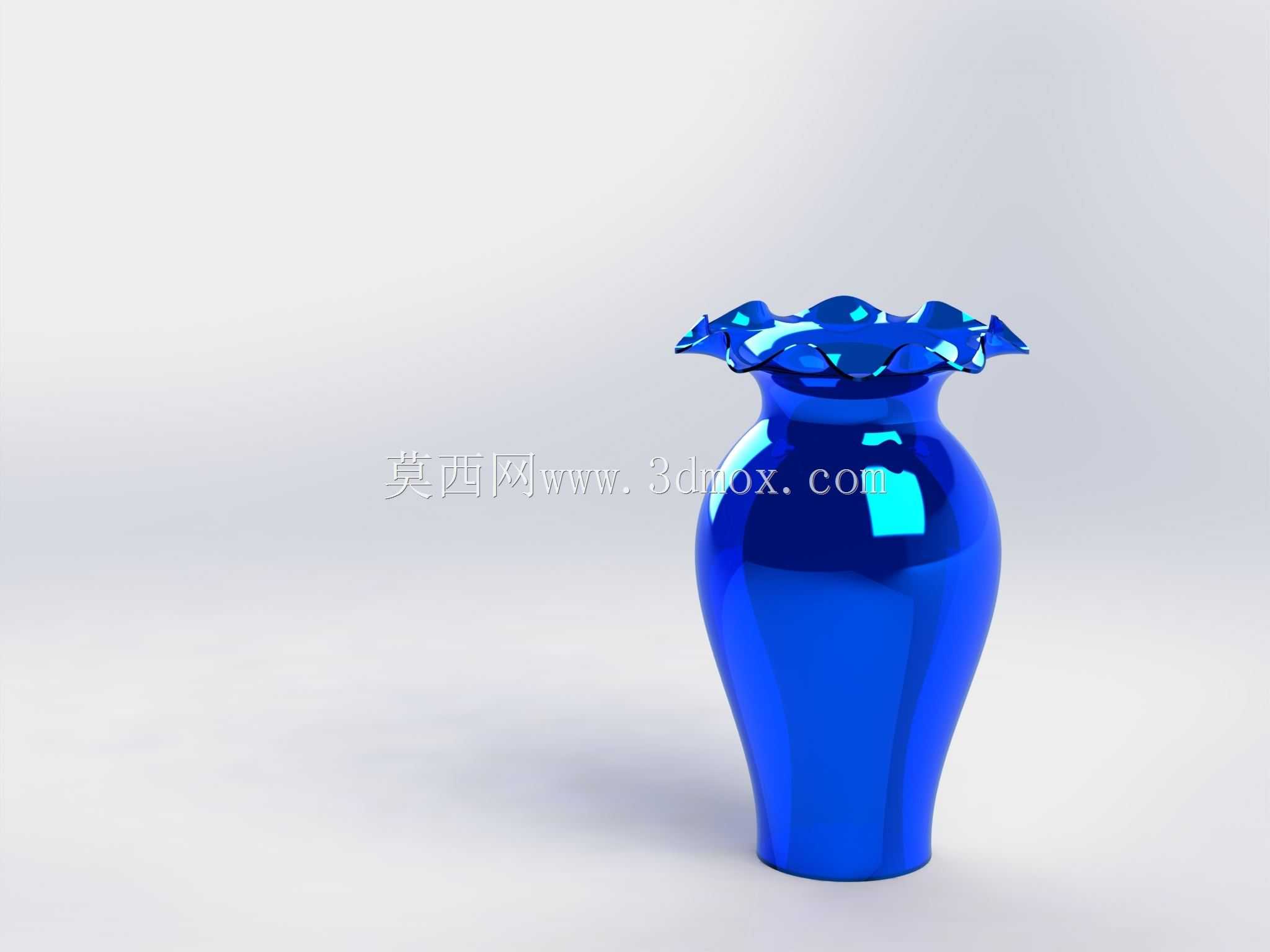

设计思路上,整个瓶体采用回转体基础特征做主体,先绘制半剖面的轮廓线,轮廓线从底部平直段开始,向上做平滑的外凸弧面过渡到腹部最大直径处,再向内收窄形成流畅的腰线,到颈部位置再次做小幅度外扩,最后在瓶口位置通过阵列波浪曲线、做曲面扫掠与圆角过渡,形成自然的荷叶边效果,整个曲面的曲率连续做到G2级别,渲染时的亮面材质反射不会出现断层,和实际生产中亮釉陶瓷的表面质感完全匹配。
尺寸与安装边界方面,这类陈设瓶的常规落地尺寸总高控制在220mm到280mm区间,腹部最大直径在140mm到180mm,底部支撑面直径在70mm到90mm,瓶口波浪边的最大外沿直径比颈部直径大30mm左右,放置时需要预留的平面空间不小于200mm见方,周边不需要额外的安装固定结构,直接平稳放置在硬质平面即可,建模时需要注意瓶壁的均匀厚度控制在4mm到6mm,和实际陶瓷注浆生产的壁厚要求一致,避免出现生产时的壁厚差导致的变形问题,瓶口波浪边的圆角半径不小于2mm,避免生产时出现釉料堆积或者锐边缺陷。
