派通按动自动铅笔笔尖防护套结构

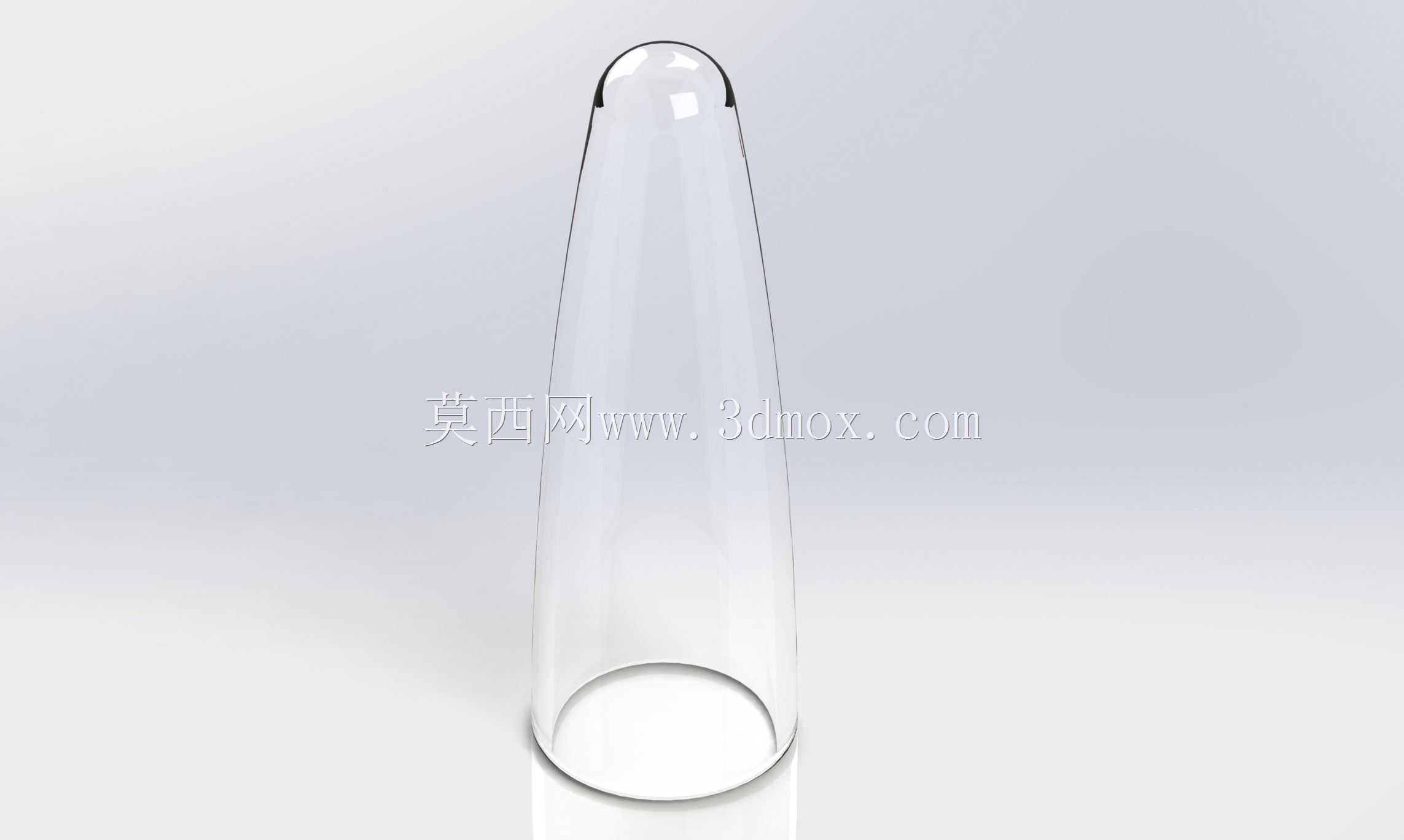

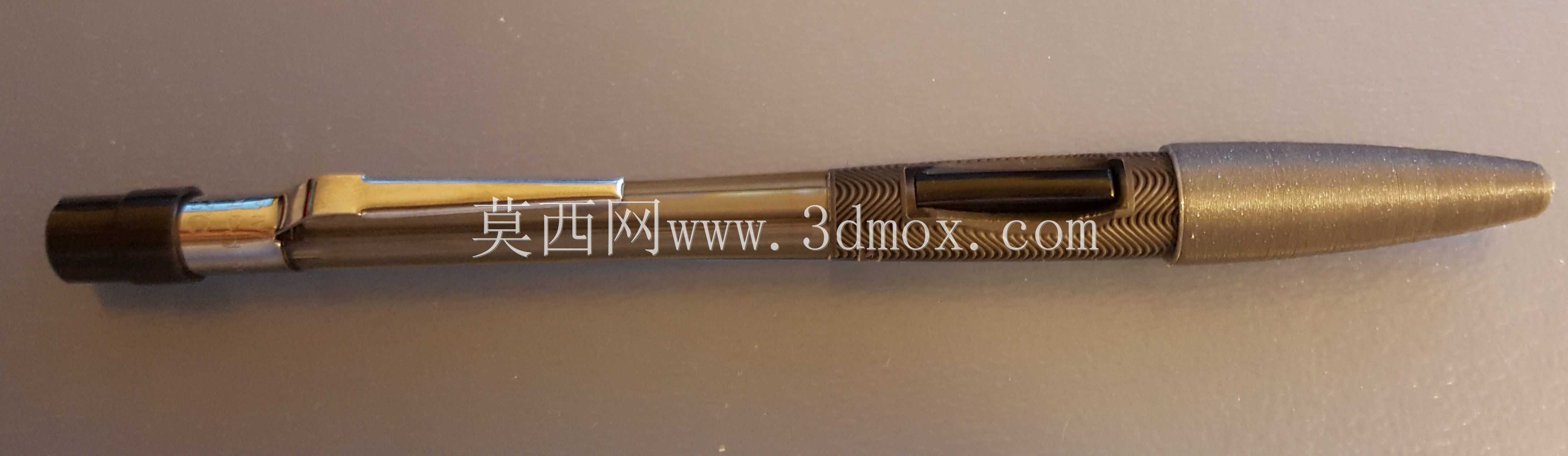

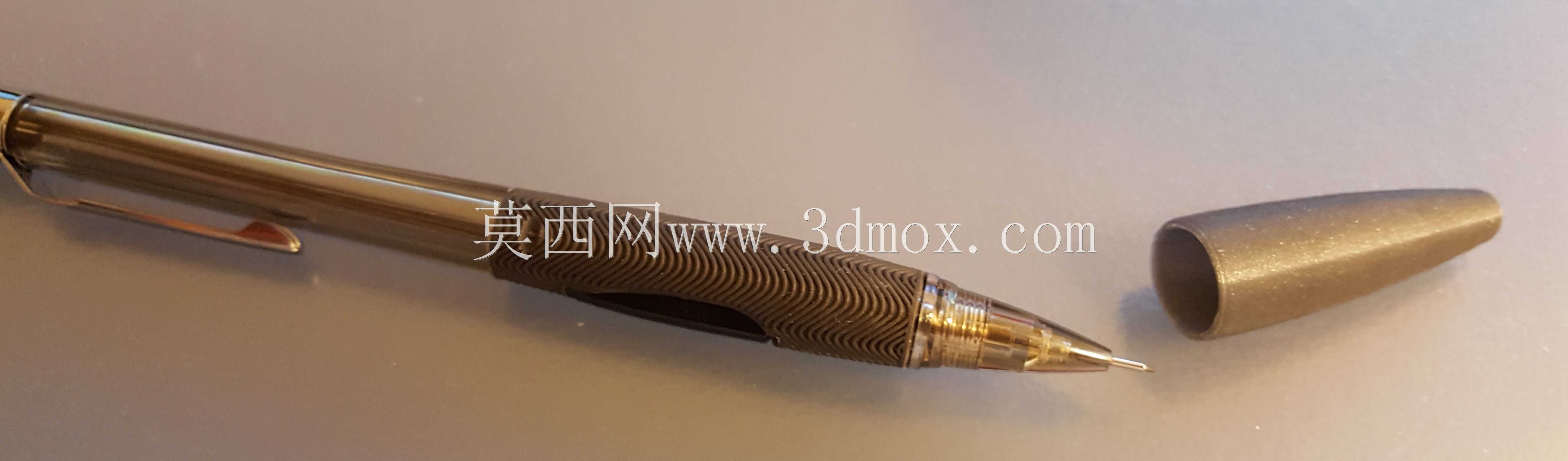

日常书写场景中，0.5mm规格的按动式自动铅笔因出芯便捷、线条粗细均匀，被广泛用于工程草稿绘制、日常笔记记录等场景，但这类铅笔的金属出芯导管与外露铅芯抗冲击能力极差，一旦从桌面高度坠落，极易出现铅芯断裂、导管弯折内凹的问题，弯折后的导管会直接导致出芯卡顿、铅芯无法正常送出，整支笔基本丧失使用价值。这款笔尖防护套正是针对该痛点设计的配套防护结构，整体采用锥形薄壁结构，完全适配派通Quicker Clicker系列带GripFree握胶的按动自动铅笔笔尖段外形，安装时直接从笔尖方向套入，依靠内壁与笔握前端、金属导管基座的过盈配合实现固定，无需额外卡扣或粘接结构，拆装过程不会对笔身表面造成刮擦损伤。从结构尺寸来看，防护套总长度刚好覆盖整段金属出芯导管，顶端做圆弧封闭处理，内壁与金属导管之间预留0.2mm的均匀间隙，避免安装或受冲击时内壁挤压导管造成变形；开口端内径与笔握前端的台阶尺寸完全匹配，套入后端面与笔握台阶完全贴合，无突出段或错位缝隙，日常握持书写时不会硌手，也不会干扰正常的按动出芯操作。设计过程中充分考虑了3D打印的成型工艺特性，整体壁厚均匀控制在1.2mm，无大角度倒扣结构，无需添加支撑即可完成FDM工艺打印，采用PLA材料打印时，将层高设置为0.05mm即可获得光滑的内壁与外壁表面，不会出现层纹导致的装配卡顿问题。防护套的抗冲击性能经过实际跌落验证，从1.2米高度自由坠落到硬质水泥地面时，锥形外壁会将冲击力均匀分散到笔握的台阶端面，避免冲击力直接作用在金属导管与铅芯上，可完全杜绝铅芯断裂、导管内凹的问题。日常携带时，套上该防护套可避免笔尖戳破笔袋、衣物面料，也能防止口袋内的灰尘、细小纤维进入出芯导管缝隙，减少出芯机构的卡滞概率，延长自动铅笔的实际使用寿命。不同于市面上通用的橡胶笔帽，这款防护套完全匹配对应型号铅笔的外形轮廓，安装后无松动晃动问题，透明材质打印后可清晰看到内部笔尖状态，无需取下即可判断铅芯剩余长度，日常使用的便利性更强。
