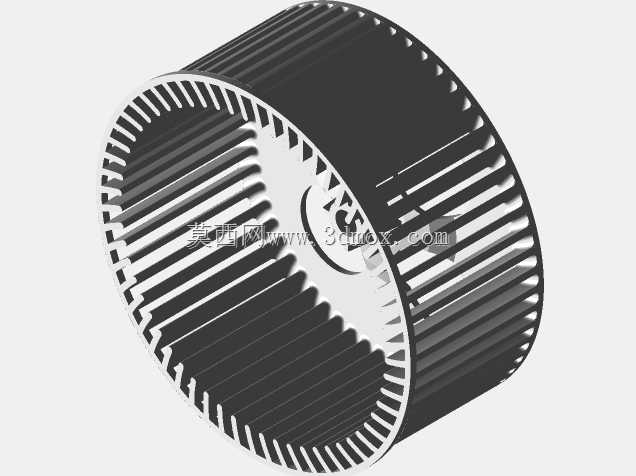

空调送风系统多翼式离心风轮结构

这类多翼式离心风轮是家用及商用空调室内机送风系统的核心动部件，日常运行中承担着将换热器表面经热交换后的冷/热空气加压输送至室内空间的作用，直接决定空调送风的风量、风压与运行噪音表现。不同于普通轴流风叶的直吹送风逻辑，该风轮采用前倾式多翼片结构，在相同转速下能输出更高的风压，可克服空调内部滤网、换热器、风道的沿程阻力，保证送风距离与出风均匀度，适配壁挂式、柜式以及多数小型中央空调末端的送风结构需求。

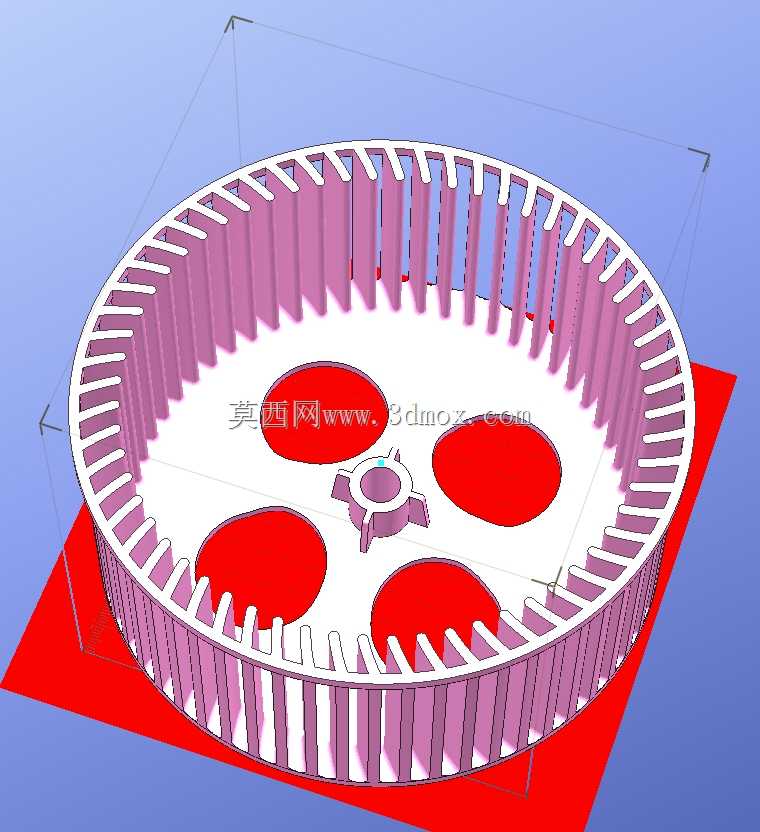

设计过程中首先要匹配对应空调机型的风道安装边界，风轮的外径尺寸需与蜗壳风道的内壁曲率匹配，轴向宽度要对应换热器的有效换热长度，避免出现风轮扫膛或者送风覆盖不全的问题；风轮中心的轴孔尺寸与公差需严格匹配驱动电机的输出轴，同时做动平衡校准结构预留，在轮毂位置预留平衡片卡槽，方便量产装配时做动平衡校正，将运行振动量控制在合格区间，避免长期运行出现轴承磨损、异响抖动的问题。

翼片的排布角度与间距是设计核心，前倾式翼片的折弯角度经过反复迭代，既要保证足够的空气抓取能力提升送风效率，也要控制翼片间的气流紊流，降低气流切割产生的高频噪音；翼片与两端端盖的连接采用圆弧过渡结构，减少应力集中，避免长期高速旋转下翼片与端盖连接处出现疲劳断裂，同时端盖的翻边结构能提升整体风轮的结构刚性，减少高速旋转时的径向形变。

实际应用中，这类风轮的安装需保证与电机轴的同轴度，轴向窜动量控制在合理范围，与周边蜗壳、换热器的间隙均匀，避免运行中出现碰擦；翼片表面做光滑处理，减少积灰附着，长期使用下也能维持稳定的送风效率，不会因为积灰导致动平衡失效。针对不同制冷量的空调机型，可通过调整风轮的直径、翼片数量、轴向宽度来匹配不同的风量风压需求，无需大幅改动原有风道模具，具备较强的适配性。
