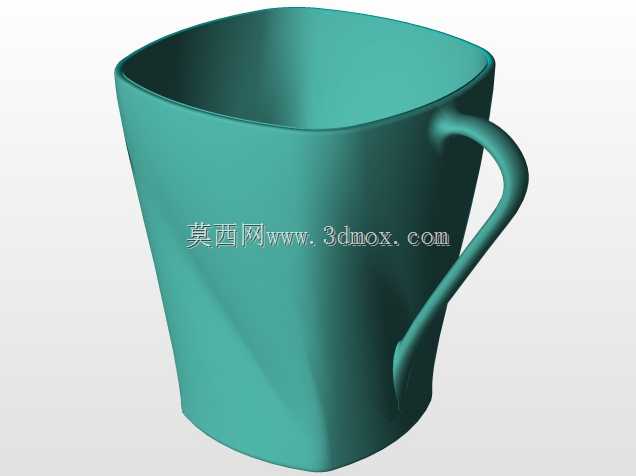

带把手异形敞口塑料饮水杯结构设计

这款带把手的异形敞口塑料饮水容器，日常可适配办公桌面、家庭餐厨、户外便携等多类饮水场景，作为常温饮用水的盛装载体，也可临时盛放非高温类饮品，满足单次200-300ml的液体盛装需求，杯身做了圆角过渡的异形截面设计，区别于常规圆形杯体，握持时更贴合手掌虎口的自然弧度，即使单手满握也不易打滑脱手。从结构设计逻辑来看，杯体采用上宽下窄的锥度收窄造型，一方面在堆叠收纳时可以实现多杯嵌套，大幅降低仓储与运输环节的空间占用，另一方面敞口大口径的设计，既方便日常清洗时手部伸入杯内擦拭内壁，也能适配常规尺寸的杯刷，无清洁死角。杯身壁厚做了均匀化处理，整体壁厚控制在1.8-2.2mm区间，注塑成型时可避免因壁厚不均导致的缩痕、翘曲问题，杯口位置做了加厚卷边处理，既提升了口部接触的顺滑度，也能增强杯口的抗形变能力，日常放置时即使受到轻微侧向碰撞，杯口也不易出现开裂变形。把手部分采用与杯身一体化的连接结构，衔接位置做了大圆弧过渡，避免应力集中导致的把手断裂问题，把手的内圈尺寸适配成年人四指穿入的空间，握持时受力点均匀分布在把手与杯身衔接的上下两个支点，盛满液体时单手提拿也不会出现杯体倾斜侧漏的情况。杯底做了内凹的环形支撑脚设计，支撑环的平面度控制在0.2mm以内，放置在光滑桌面时不会出现晃动，同时内凹结构可以减少杯底与桌面的直接接触面积，若盛放温度略低于室温的饮品，杯底凝结的冷凝水不会大面积沾湿桌面。设计阶段也考虑了注塑生产的脱模需求，整体拔模斜度控制在1.5°-2°之间，内壁无倒扣结构，可采用简单的两板模结构实现量产，降低模具开发成本，杯身外表面做了哑光磨砂质感的处理，日常使用时不易残留指纹和轻微划痕，长期使用也能保持较好的外观完整性。
