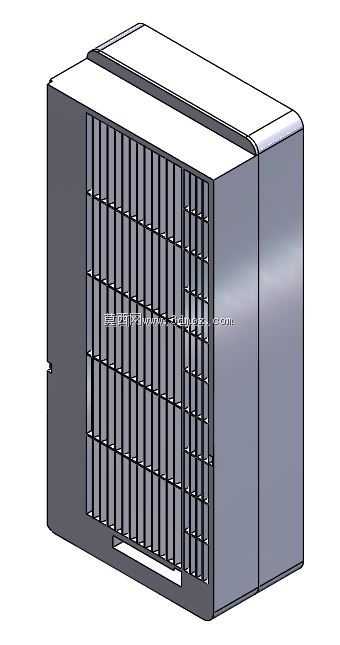

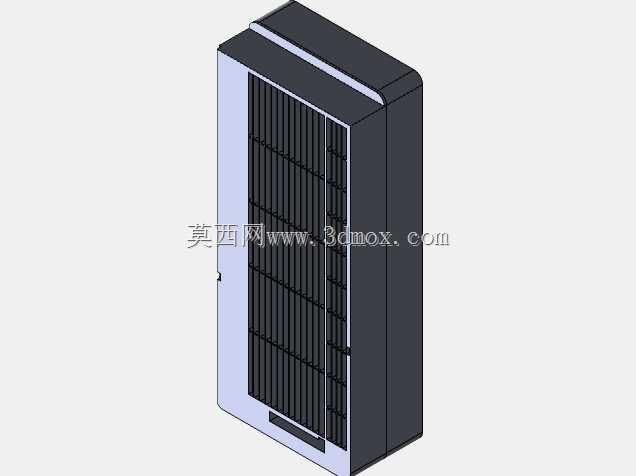

窗式一体化空调室外侧换热单元结构模型

该模型还原的是窗式空调靠室外侧的核心换热通风段结构，在民用紧凑型制冷设备、小型一体式温控机组的结构设计场景中，这类结构的建模精度直接影响后续整机装配校验、风道仿真的结果准确性。从实际用途来看，该段结构承担两个核心功能：一是为内置的冷凝器提供足够的通风换热面积，通过正面格栅的导流作用让外部空气均匀流经换热翅片，带走制冷回路中冷媒携带的热量；二是作为整机外侧的防护结构，阻挡大尺寸杂物、雨水溅入设备内部，同时兼顾室外侧的外观规整性。

设计思路上，整体采用方正的盒式腔体结构，外壳做了小圆角过渡处理，既避免钣金加工时的锐边安全隐患，也能减少安装过程中与窗体边框的磕碰干涉。正面格栅采用等距竖向栅条搭配横向分层肋板的结构，竖向栅条的间距经过匹配计算，既保证通风通流面积满足换热风量要求，又能避免手指等异物误入接触到内部的风机扇叶，横向肋板同时承担栅条定位、格栅整体刚度强化的作用，无需额外增加内部支撑件就能保证格栅在长期户外使用中不出现变形翘曲。腔体顶部做了微弧的导水结构，可让落在设备顶部的雨水顺着侧边导流槽排出，不会渗入设备内部的电气元件区域。

从安装边界来看，该结构段的进深尺寸匹配常规民用窗洞的墙体厚度，侧边预留的安装法兰边可直接与窗体固定支架通过螺栓锁紧，不需要额外做转接件；腔体后侧预留了与室内侧段对接的定位止口，装配时可直接卡入室内段的对接槽，配合密封胶条就能阻断室内外的空气串流，减少冷量损耗。建模过程中对格栅的栅条厚度、肋板间距都做了参数化设置，后续如果需要适配不同制冷量的机型，只需要调整腔体的长宽参数、对应增减栅条数量即可快速衍生新的型号，不需要重新搭建整体结构。结构的边角位置都预留了钣金折弯的工艺缺口，符合常规钣金冲压、折弯的加工工艺要求，不会出现建模特征无法落地生产的问题，可直接导出工程图用于样机试制。
