双出水控水阀结构三维设计

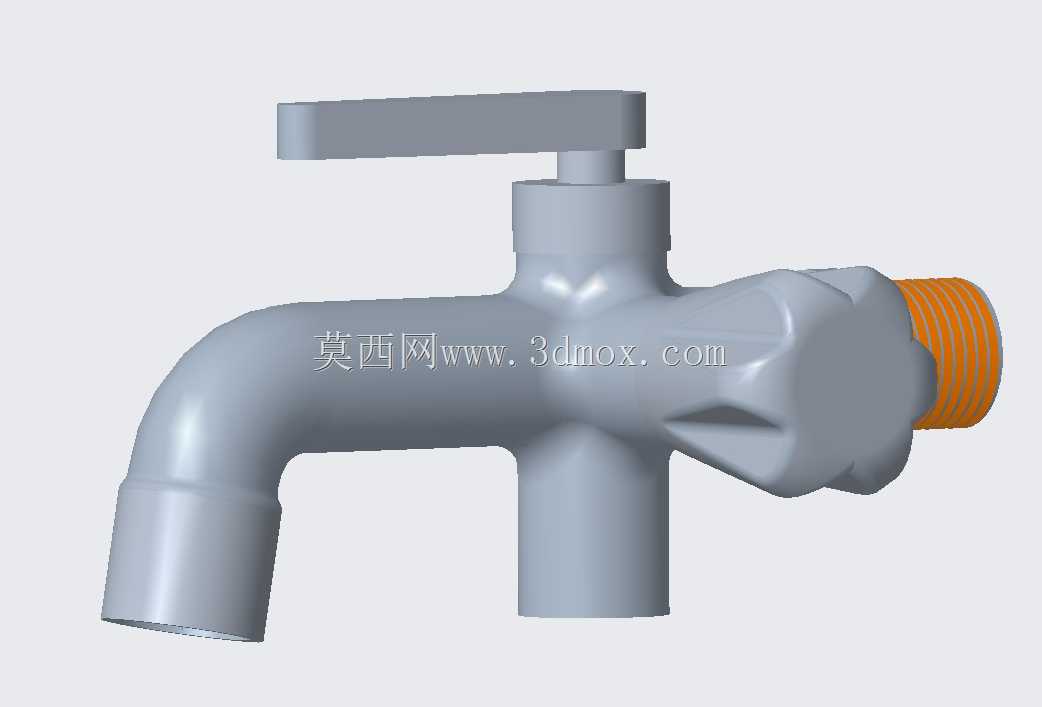

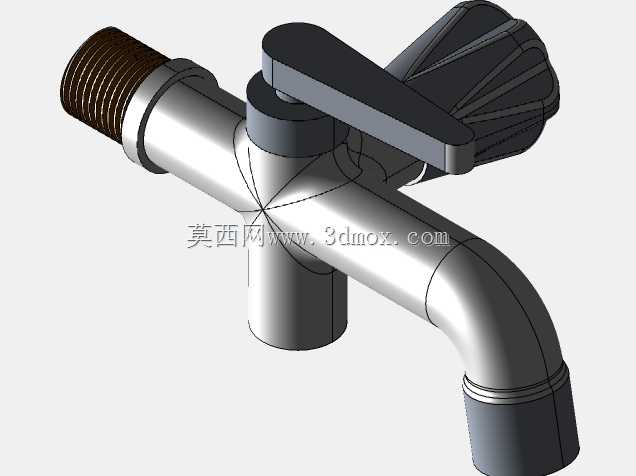

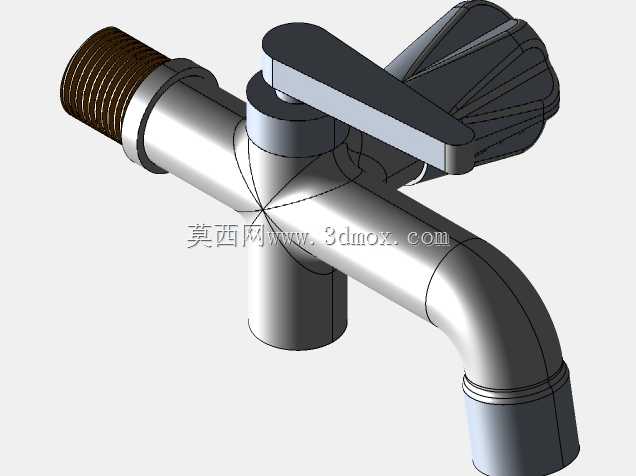

这款控水构件的结构设计，首先要匹配民用厨卫、商用盥洗台的常规管路布设场景，日常使用中既要满足单路进水的分流供水需求，也要兼顾不同出水端的独立启闭控制，避免单阀单出水带来的管路冗余问题。从实际功能落地来看，进水端采用标准外螺纹接口，适配家装领域通用的4分供水管道，安装时无需额外定制转接头，可直接与墙面预埋的内螺纹出水端对接，螺纹段长度预留了足够的生料带缠绕空间，同时设置了限位台阶，避免拧入过深导致的接口开裂或者密封失效问题。阀体主体采用三通式流道结构，内部流道做了圆弧过渡处理，没有直角突变的结构，能有效降低水流经过时的局部阻力，减少高压供水下的水流啸叫问题，同时避免流道死角长期存水形成的水垢堆积，延长构件的实际使用寿命。操作端设置了两个独立的控制结构，上方的拨杆式阀芯控制主路弯管出水，适配日常盥洗的大流量出水需求，拨杆的操作角度设置在90度范围内，从全闭到全开的行程符合人手操作的舒适角度，表面做了防滑的纹理处理，湿手操作时也不会出现打滑问题；侧方的手轮式阀芯控制侧路出水，可对接花洒、洗衣机进水管等外接供水设备，手轮的轮辐做了镂空减材处理，在保证结构强度的前提下降低整体重量，同时减少金属材料的用量。外形尺寸上，阀体主体的横向跨度控制在常规台盆的安装孔避让范围内，弯管出水端的向下延伸长度适配常规台盆的盛水深度，出水时不会因为落差过大导致水花飞溅，侧方出水端的外螺纹接口朝向与墙面平行，外接管路时不会与墙面形成干涉，安装后整体结构突出墙面的距离控制在合理范围，不会占用过多的台盆上方操作空间。设计过程中对壁厚做了均匀化处理，所有转角位置都设置了铸造圆角，既适配金属压铸或者注塑成型的工艺要求，避免成型时出现缩孔、应力集中的问题，也能保证阀体承受1.6MPa常规供水压力时不会出现变形渗漏。密封结构的预留槽位尺寸匹配通用的丁腈橡胶密封圈，后期维护时可直接采购标准配件更换，无需定制专用密封件，降低用户的后期维护成本。
