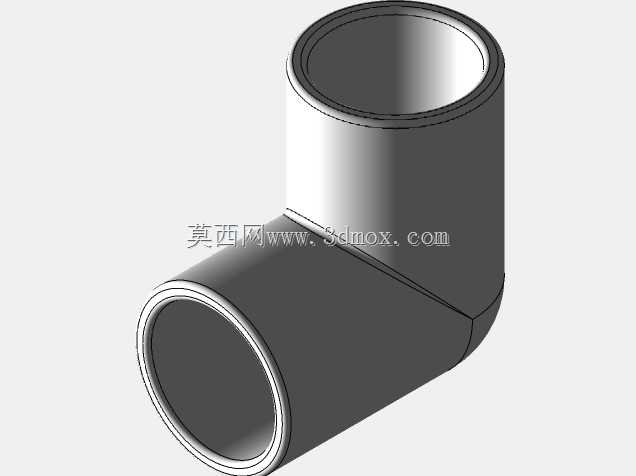

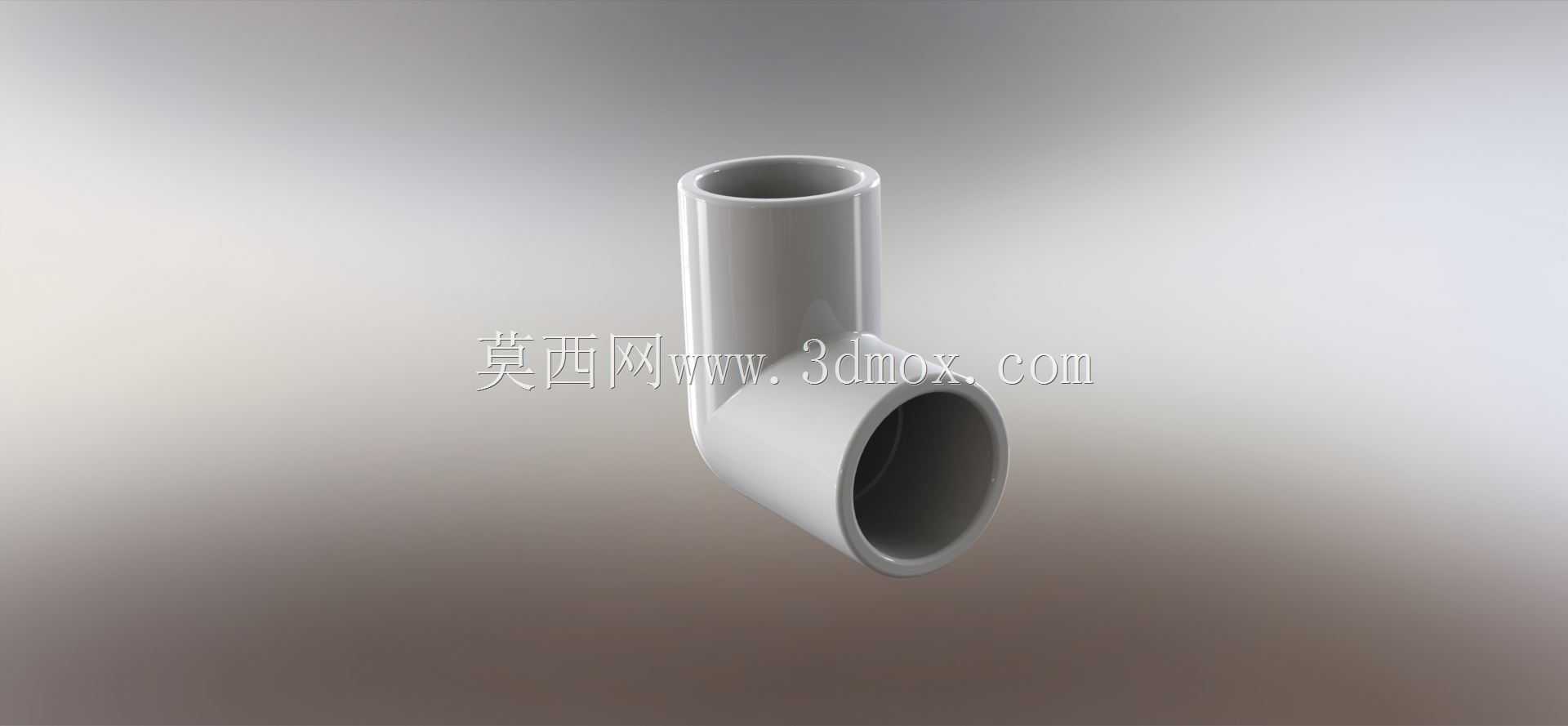

可变尺寸PVC直角弯头管路接头

这类PVC弯头接头在民用给排水、化工流体输送、农田节水灌溉、小型设备冷却管路排布场景中应用极广，日常做管路排布时，遇到管路需要转向90度的工况，就需要这类接头完成管路方向的平顺切换，避免硬掰管材造成的应力开裂、通径缩窄问题。做这个接头的参数化设计时，核心要兼顾密封可靠性与安装便捷性，接头两端采用承插式结构，承口内壁预留了粘接剂填充的间隙公差，安装时在管材外壁与承口内壁均匀涂抹PVC专用粘接剂，插入后静置固化即可完成密封连接，无需额外加装密封垫，适配同公称外径的PVC硬管，安装效率比螺纹连接高不少，也不会出现螺纹锈蚀后无法拆卸的问题。设计时特意做了参数化可变尺寸的逻辑，通过编辑方程式就能同步调整接头的通径、壁厚、承口深度、转弯圆角半径这些核心参数，不用每次重新绘制草图特征，适配不同公称压力、不同管径的管路选型需求，比如家装给排水用的小通径接头可以调薄壁参数降低材料成本，工业化工输送用的大通径接头可以加厚外壁提升承压能力，转弯处的圆角做了平滑过渡处理，避免直角转弯造成的流体阻力陡增，减少流体输送过程中的压损，也能避免杂质在转角处沉积堵塞管路。从安装边界来看，接头两个承口的轴线严格垂直，安装时只要保证两端管材沿承口轴线完全插入，就能保证管路转向角度精准，不会出现管路别劲的问题，接头外壁的转角处做了圆弧加厚处理，这个位置是管路承压时的应力集中区，加厚处理能避免通水承压时转角处出现开裂渗漏，承口端部做了微小的倒角导向，安装时管材能更顺畅插入承口，不会出现管材端面顶到承口台阶造成安装不到位的情况。日常做管路系统三维排布时，用这个参数化模型可以快速匹配整体管路的管径参数，直接装配到管路节点中，不用反复调整模型尺寸，能大幅提升管路布局的设计效率，也能提前校验安装空间是否足够，避免现场安装时出现接头与周边设备、墙体干涉的问题。
