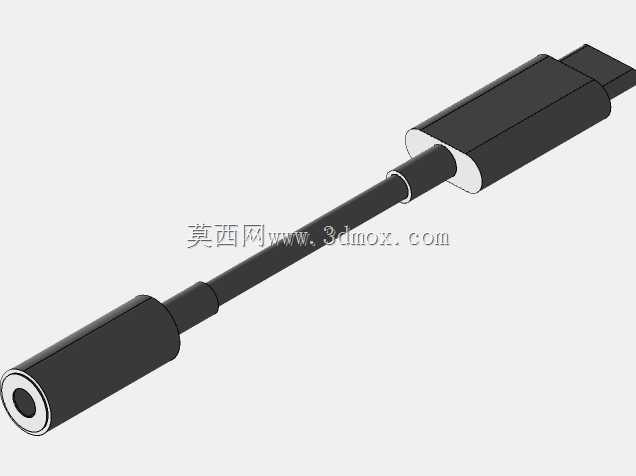

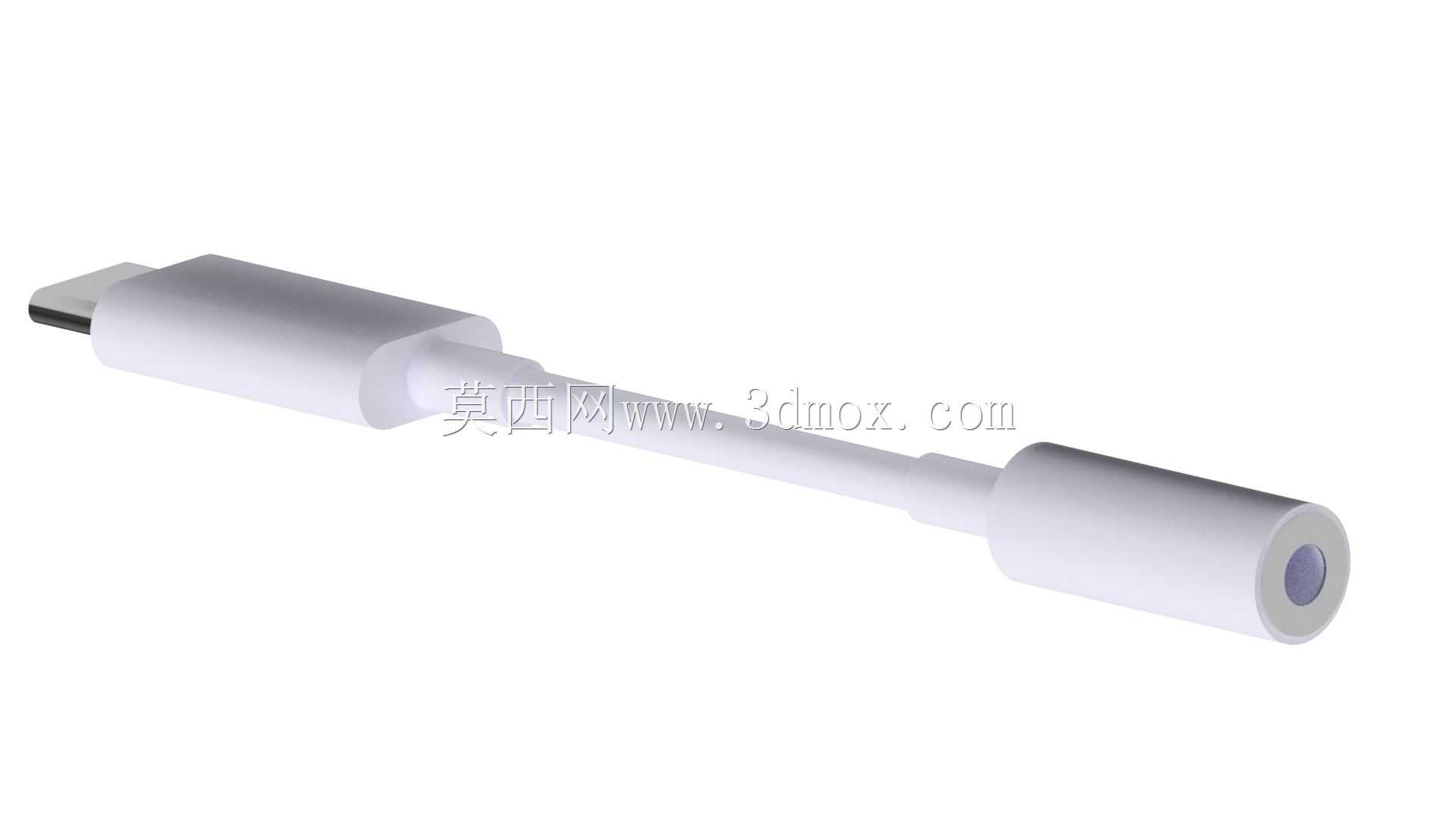

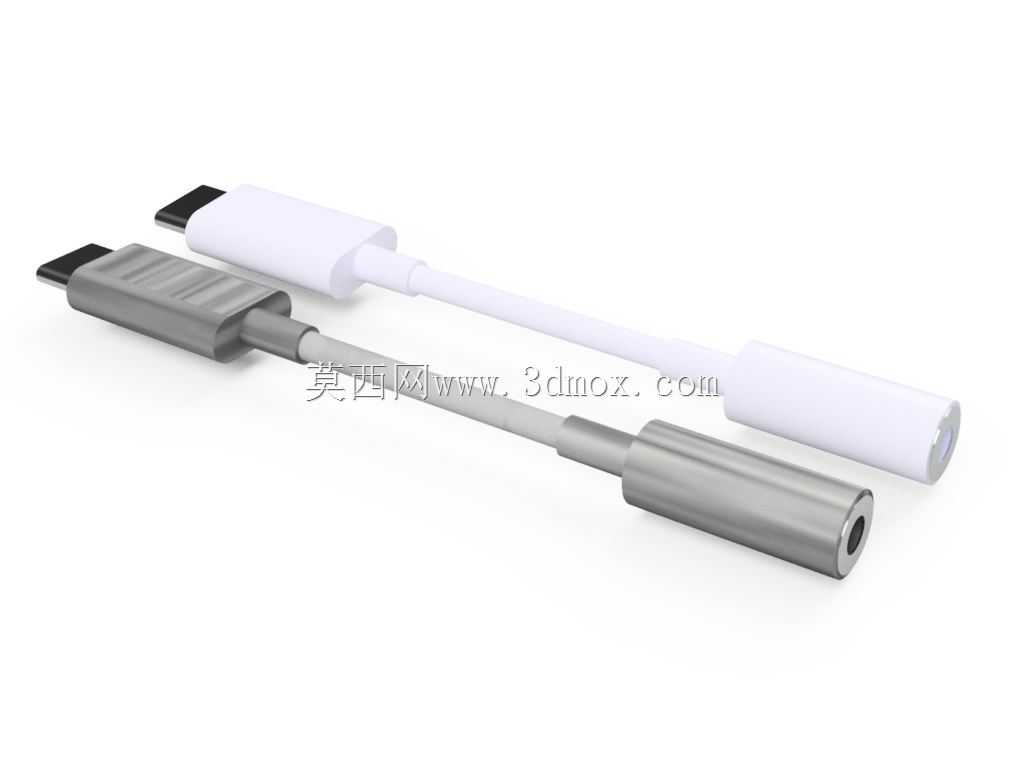

Type-C转3.5mm音频转接头结构设计

这款转接头主要用于解决近年轻薄数码设备取消3.5mm音频接口后，传统有线耳机、车载AUX音频线、专业音频采集设备无法直接连接Type-C接口设备的使用痛点，覆盖日常通勤听歌、车载音频传输、直播音频采集、专业音频调试等多个高频使用场景，是消费电子配件领域适配新旧音频接口的核心转接部件。从结构设计逻辑来看，整体采用直插式一体成型思路，Type-C公端部分严格遵循通用接口的插拔尺寸规范，外壳做了微倒角处理，插拔时不会刮蹭设备接口边缘的机身漆面，公端内部的信号触片排布完全符合Type-C音频传输的引脚定义，插入后可自动识别音频传输模式，无需额外驱动即可实现模拟音频信号的稳定传输。中间的连接段做了等径过渡处理，线身与两端接头的衔接位置做了应力分散结构，日常使用中反复弯折不会出现连接处外皮断裂、内部信号线脱焊的问题，能承受日常使用中常规的拉扯、弯折受力，适配日常随身携带的使用强度。3.5mm母端部分采用通用三段式/四段式兼容插孔设计，内部设置了弹性接触弹片，插入3.5mm音频插头后可紧密贴合插头的信号触点，避免出现接触不良、单声道发声、电流杂音等问题，母端外壳的深度尺寸经过反复校核，既能保证插头完全插入到位，又不会出现插头过插顶坏内部结构的问题。外形尺寸上，整体长度控制在适合随身携带的范围，两端接头的外径做了收窄处理，不会和设备上相邻的其他接口产生干涉，比如插在手机底部Type-C接口时，不会挡住旁边的扬声器开孔或者充电接口，安装边界完全适配市面主流带Type-C接口的手机、平板、轻薄笔记本等设备，不需要额外预留多余的安装空间。建模过程中对各部件的装配公差做了严格控制，公端外壳、内部信号模块、母端插孔、外覆注塑层之间的配合间隙控制在合理范围，既不会因为间隙过大出现部件晃动，也不会因为间隙过小导致装配时出现压合损伤，内部的数模转换模块（针对数字音频输出的设备）做了集成化布局，在有限的内部空间里完成信号转换电路的排布，同时做了信号屏蔽处理，避免外界电磁干扰对音频信号产生影响，保证输出的音频信号无杂音、无断连。
