哈曼卡顿家庭立体声音响套装结构设计

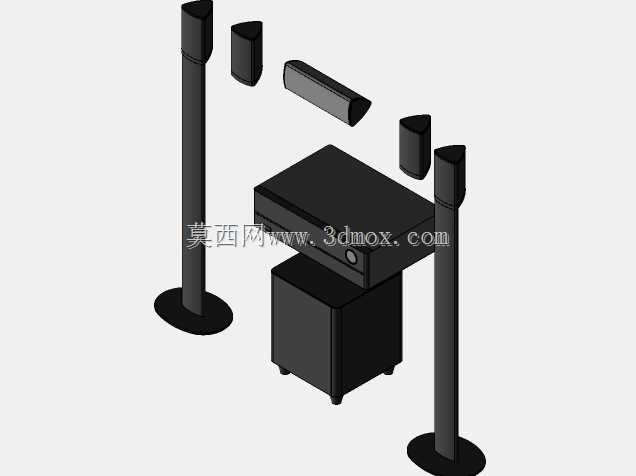

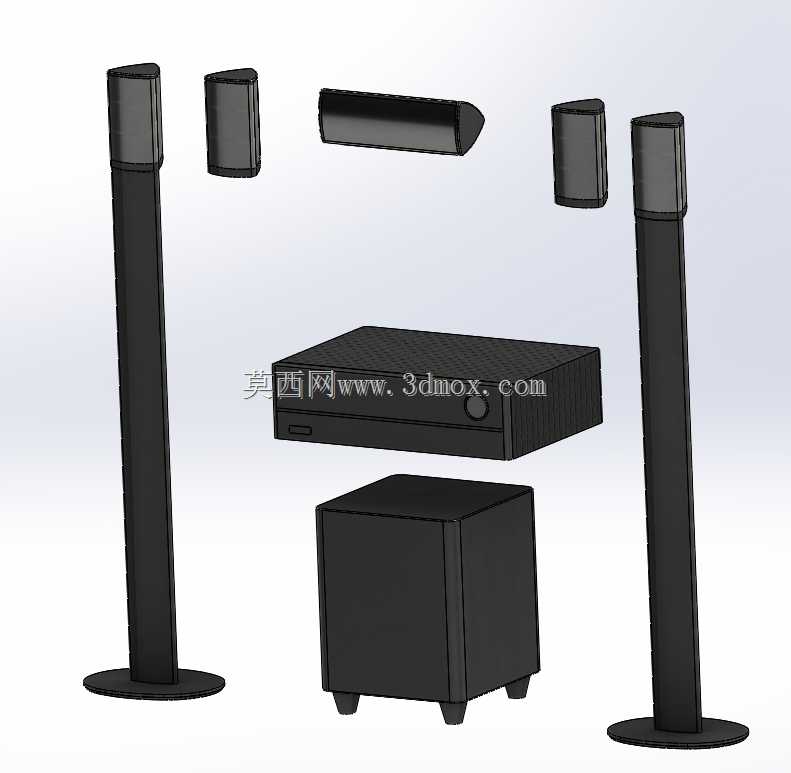

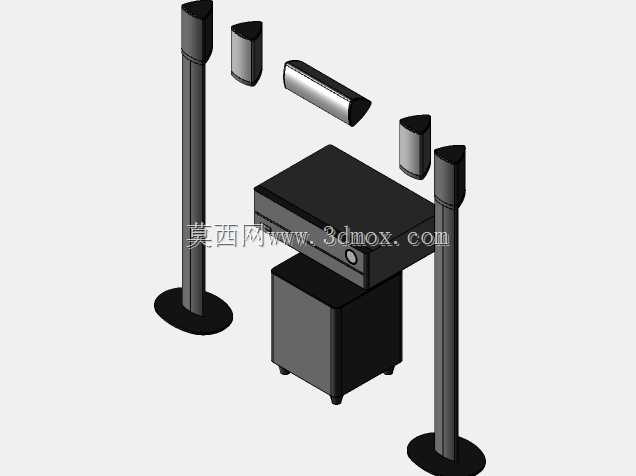

这套家庭影音音响系统的三维结构设计，核心围绕客厅场景的声学布局与安装适配展开，覆盖主声道落地箱、环绕卫星箱、中置声道、低音炮与主机功放单元的全组件建模。做这套模型的初衷，是在客厅硬装改造前完成影音设备的点位预排布，提前规避安装干涉、走线冲突与声学死角问题，避免后期返工。

从实际功能匹配来看，两侧落地式主箱承担前置左右声道的全频发声，设计时将箱体高度设定在1.1-1.2米区间，刚好对齐坐姿状态下人耳的听音高度，底座采用圆形配重结构，直径控制在280mm左右，既保证放置稳定性，又不会过多占用电视柜两侧的地面空间，安装时需预留箱体后侧离墙150mm的间隙，满足倒相孔的气流流通需求，避免低频发闷。中置声道采用长条卧式结构，长度适配常规55-75寸电视的底部宽度，厚度控制在80mm以内，可直接放置于电视柜台面或壁挂于电视下方，安装边界需保证与电视底部留有20mm间隙，避免遮挡红外接收区域。

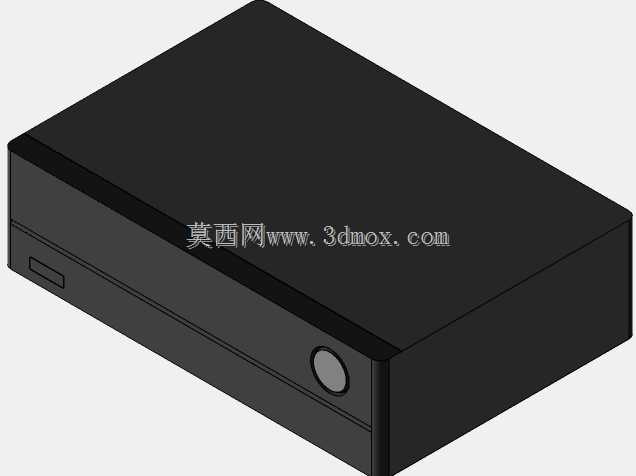

四个环绕卫星箱分为两个壁挂式后置单元与两个支架式侧置单元，单箱尺寸控制在120*180*100mm区间，壁挂安装时需在墙面预留高度1.4-1.6米的点位，对应观影时的环绕声高度定位，支架款的底座尺寸与落地主箱做了等比例缩小，保证视觉风格统一。有源低音炮采用立方体封闭式结构，边长控制在350mm左右，底部设置四个高度20mm的减震脚垫，放置时需避开客厅共振明显的柜体角落，预留后侧接线与散热空间100mm以上。功放主机采用标准影音设备宽度，适配常规电视柜的设备层间距，高度控制在70mm，深度320mm，可直接嵌入标准影音柜仓位，前面板的按键与接口位置做了等比例还原，方便后期接线模拟。

建模过程中所有组件的外观圆角、网罩纹理、接缝细节都按实物比例还原，没有做过度简化，方便在布局模拟时直观呈现最终摆放效果，也可作为影音室定制柜体的尺寸输入依据，提前核算每个设备位的预留空间，保证安装严丝合缝。
