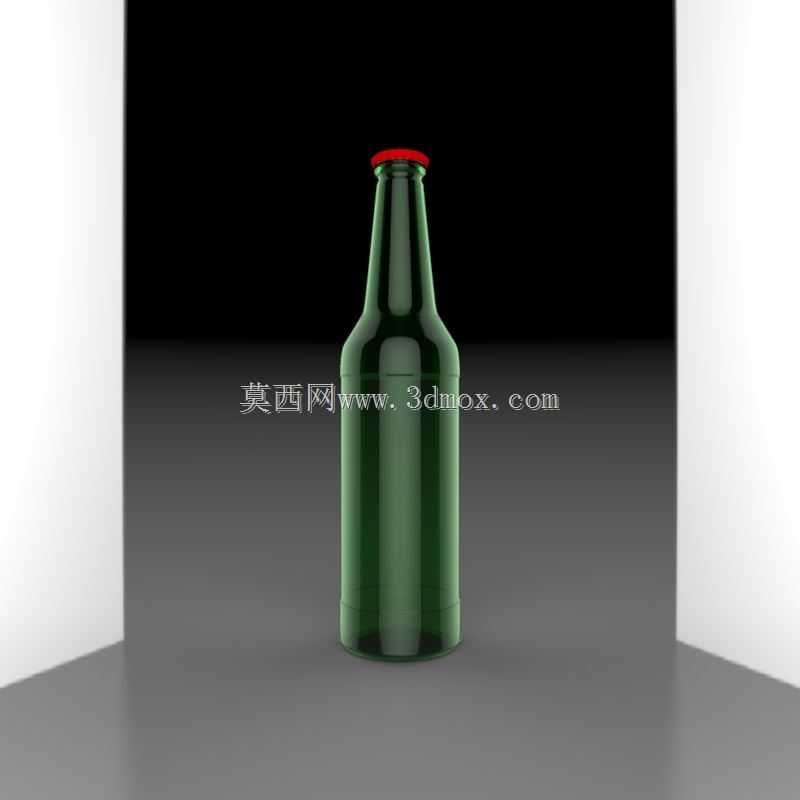

带红色瓶盖绿色玻璃啤酒瓶外观结构设计

日常接触的玻璃啤酒瓶，在设计阶段需要兼顾灌装生产适配、运输抗损、消费端握持使用等多维度的实际需求，三维建模过程中需要把各环节的工程约束逐一落地。首先从瓶体的功能分区来看，瓶口部分需要匹配标准皇冠盖的压合尺寸，密封面的环形凸起公差需要控制在极小范围内，保证压盖后不会出现漏液、漏气问题，同时要适配灌装线的旋盖、压盖工位的卡爪定位尺寸，避免生产过程中出现卡瓶、掉瓶故障。瓶肩部分采用平滑的圆弧过渡结构，一方面可以降低玻璃成型时的应力集中，减少烧制冷却过程中的开裂概率，另一方面在整箱堆叠运输时，圆弧面可以分散相邻瓶体的挤压应力，降低运输破损率。瓶身主体采用等直径的圆柱段设计，这个结构首先是适配灌装线的输送导轨间距，保证瓶体在输送带上可以平稳行进，不会出现卡滞、倾倒；圆柱段的表面光滑无凸起，既方便贴标工位的标签辊压贴合，保证标签平整无褶皱，也能让消费者握持时贴合手掌弧度，提升握持的稳定性，同时圆柱结构在装箱时可以最大化利用包装箱内部空间，提升单箱装载量，降低物流成本。瓶底部分设计有内凹的防滑底纹，同时加厚了底部的玻璃壁厚，一方面可以提升瓶体竖直放置时的稳定性，减少放置在光滑台面时的滑动倾倒风险，另一方面加厚的瓶底可以承受灌装时的液体冲击、以及日常放置时的磕碰，降低底部碎裂的概率。建模过程中需要严格控制瓶身各段的壁厚差，玻璃材质的壁厚如果出现突变，在冷热交替的环境下很容易出现应力炸裂，尤其是在啤酒巴氏杀菌的工序中，温差变化较大，均匀的壁厚可以保证瓶体各位置的热胀冷缩速率一致，提升产品的良品率。瓶口的螺纹段（实际为压盖配合段）需要和市面通用的皇冠盖尺寸完全匹配，不需要额外开模定制瓶盖，降低供应链的采购成本。瓶身的整体高度需要适配常规啤酒周转箱、商超货架的层间距，避免出现放不进周转箱、货架层高不够的问题；瓶身的最大直径需要匹配自动售货机的货道尺寸，保证可以在自动售货机内正常出货。红色的瓶盖部分，建模时需要还原其密封垫片的压合状态，保证压盖后瓶盖和瓶口的密封面完全贴合，同时瓶盖的边缘滚花结构需要还原，方便消费者徒手或者用开瓶器开启时不会打滑。整个瓶体的玻璃材质采用深绿色调，一方面可以过滤光线中的紫外线，避免啤酒被光照后产生变质，延长产品的货架保质期，另一方面深绿色的瓶身也是消费者对啤酒产品的经典视觉认知，降低产品的识别成本。在结构验证阶段，还需要模拟瓶体承受内部二氧化碳压力的受力状态，保证瓶身各位置的应力都在玻璃材质的许用应力范围内，避免出现爆瓶风险。
