家用圆形拖地擦窗清洁机器人外观结构

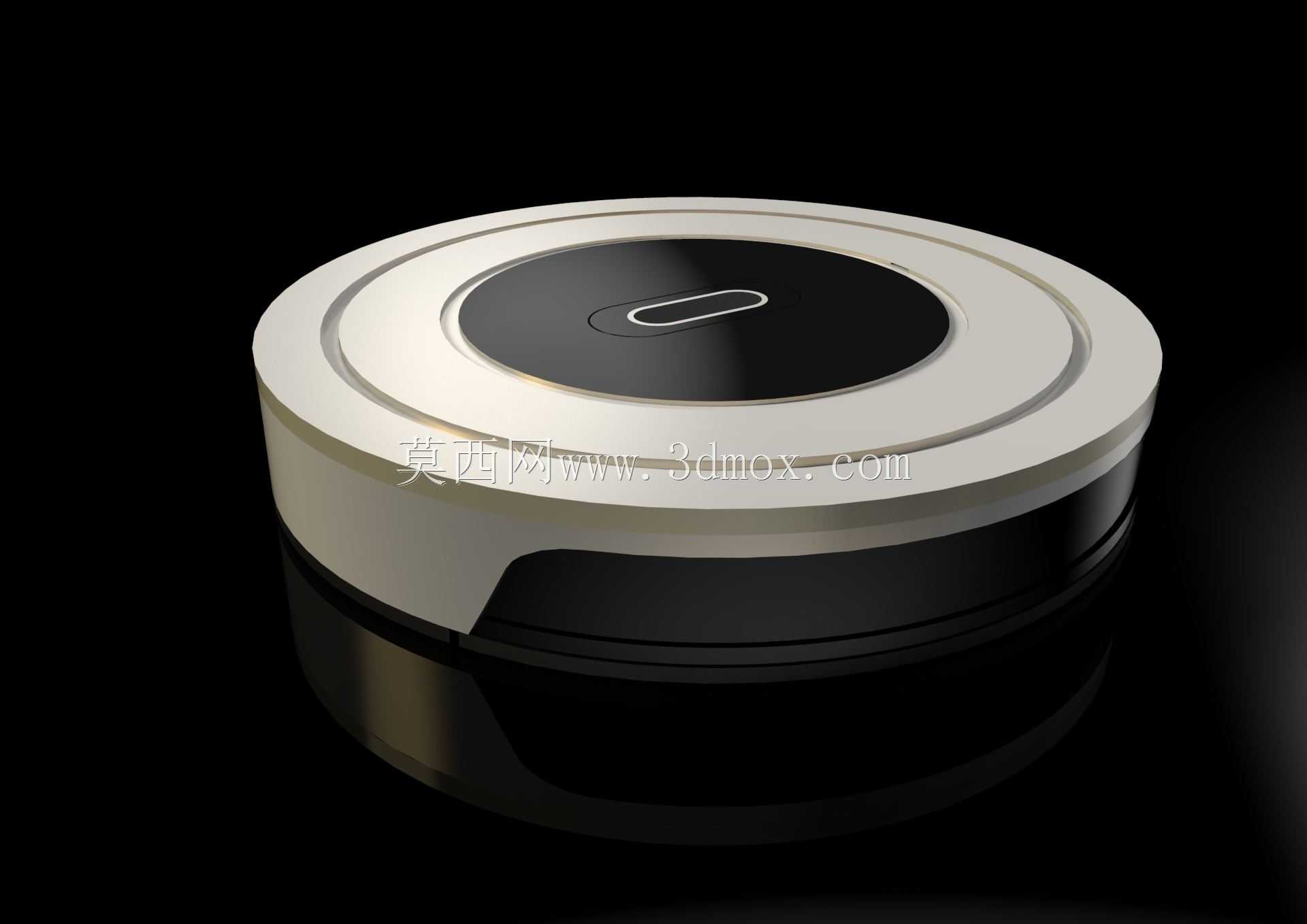

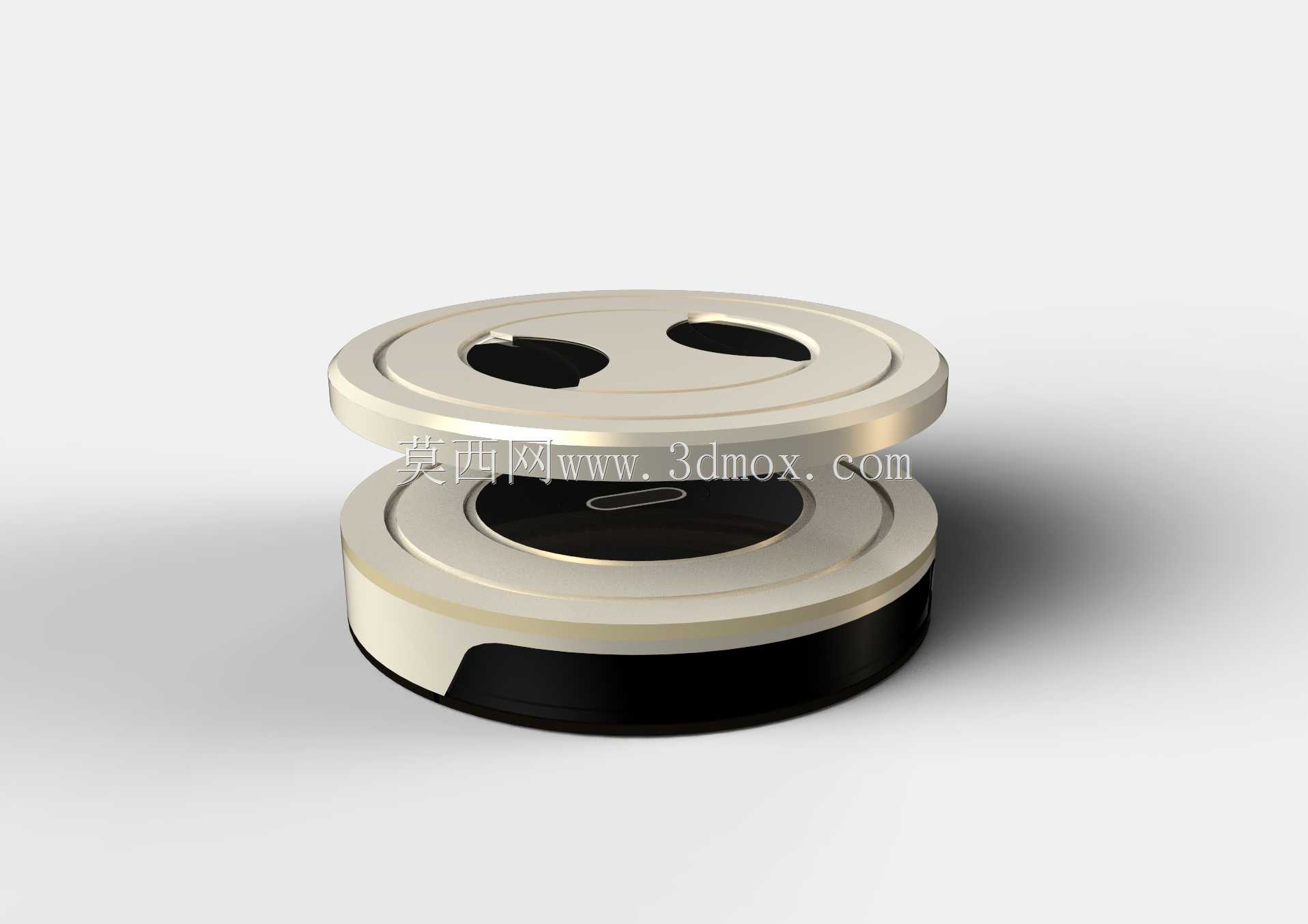

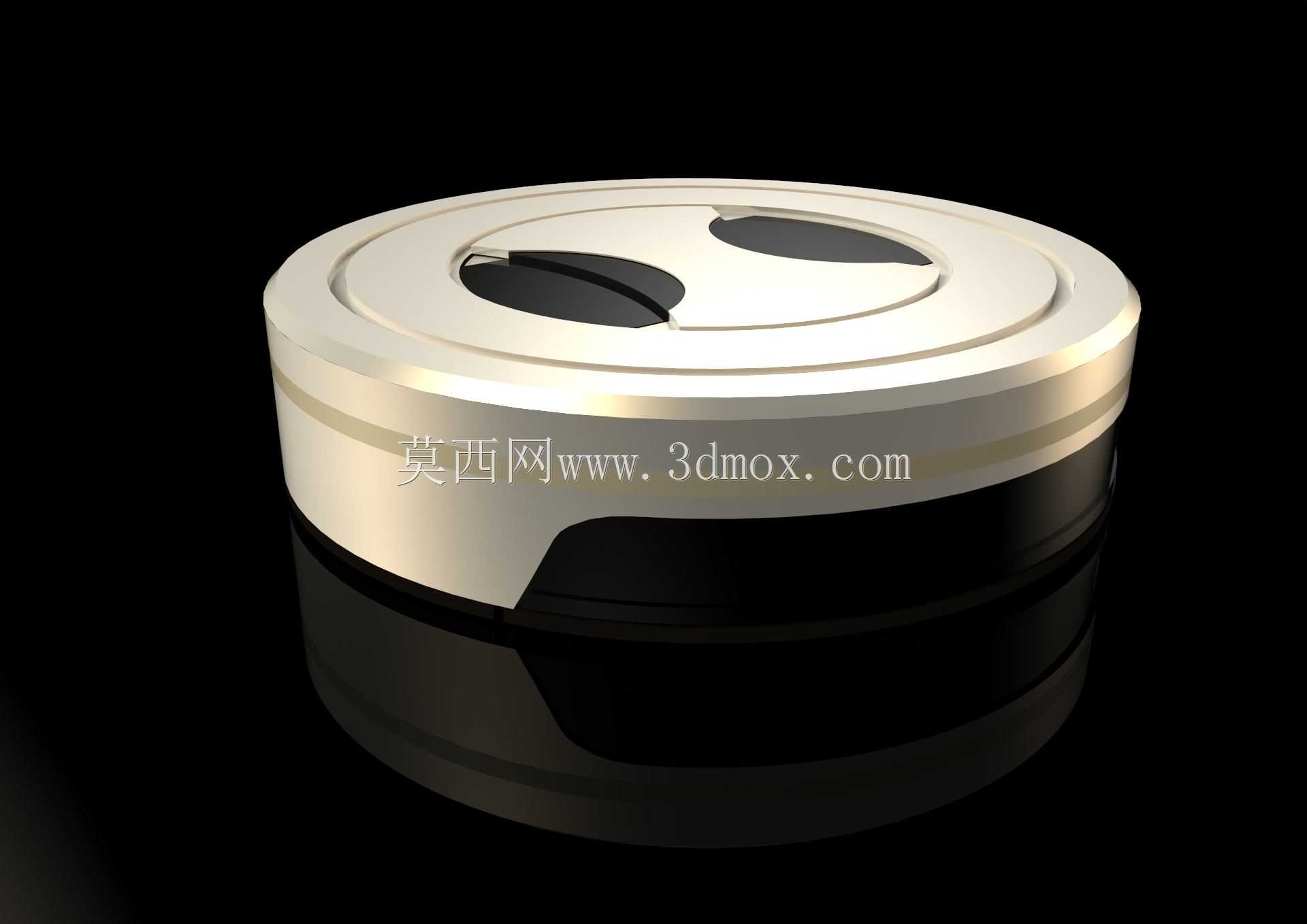

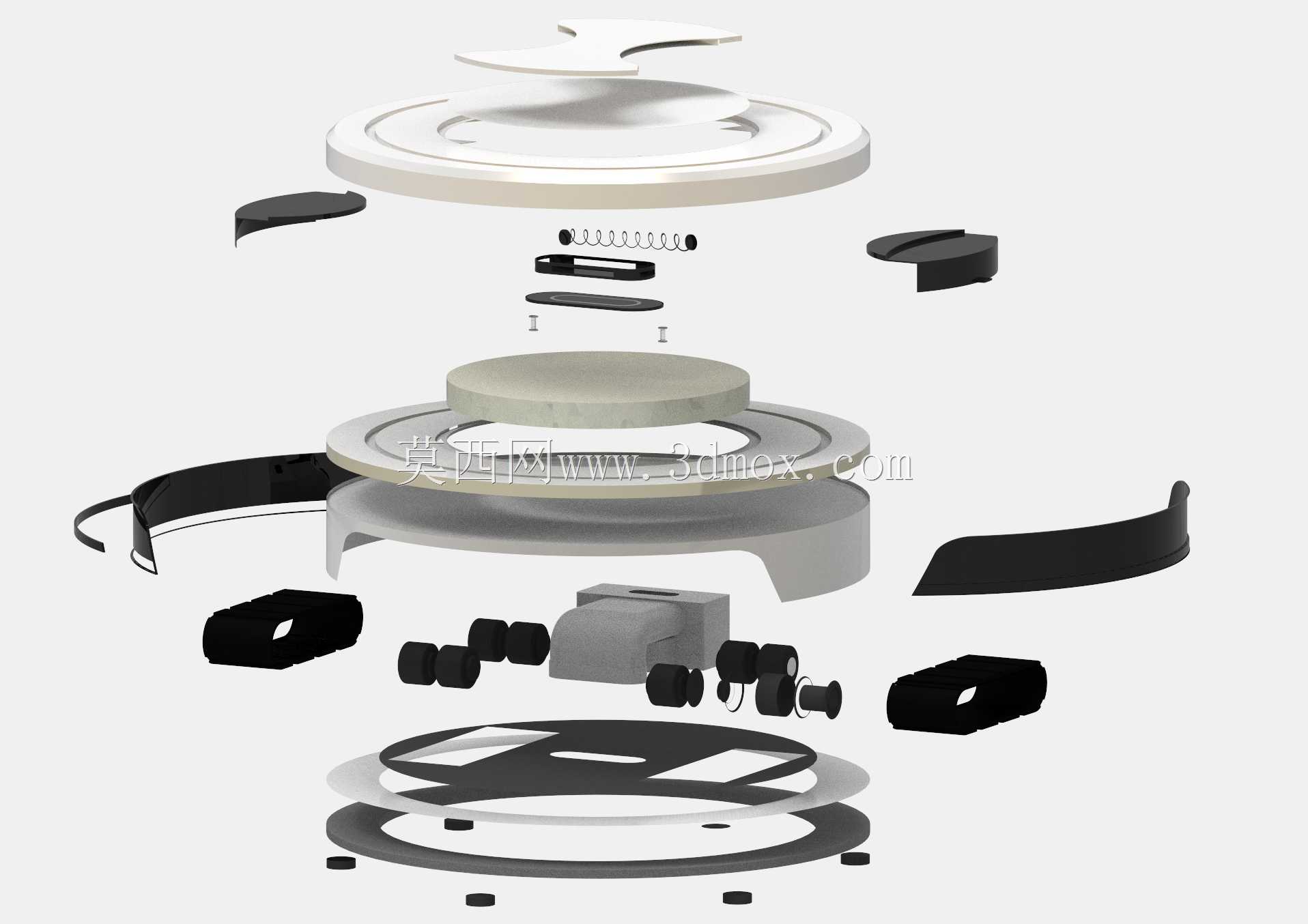

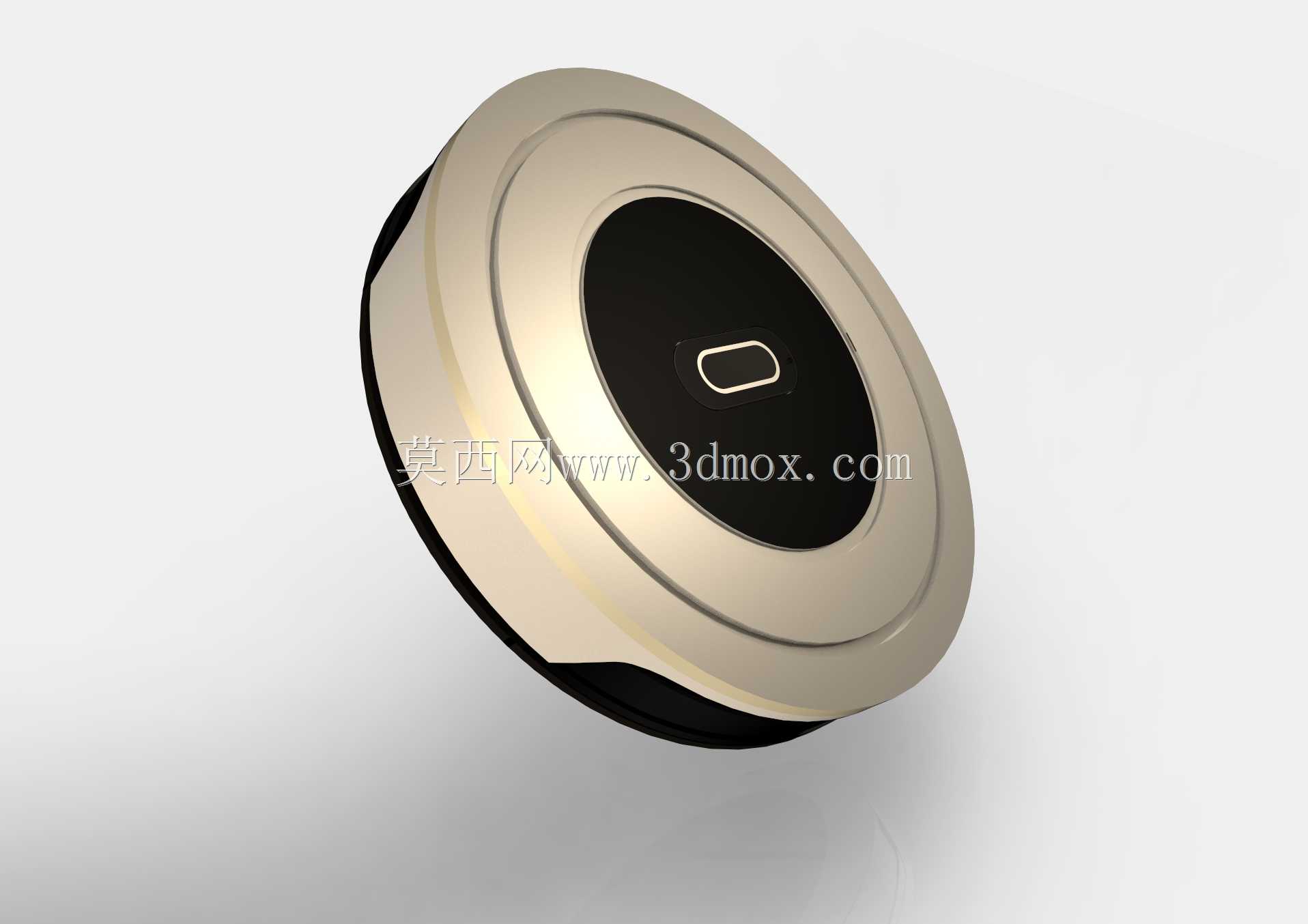

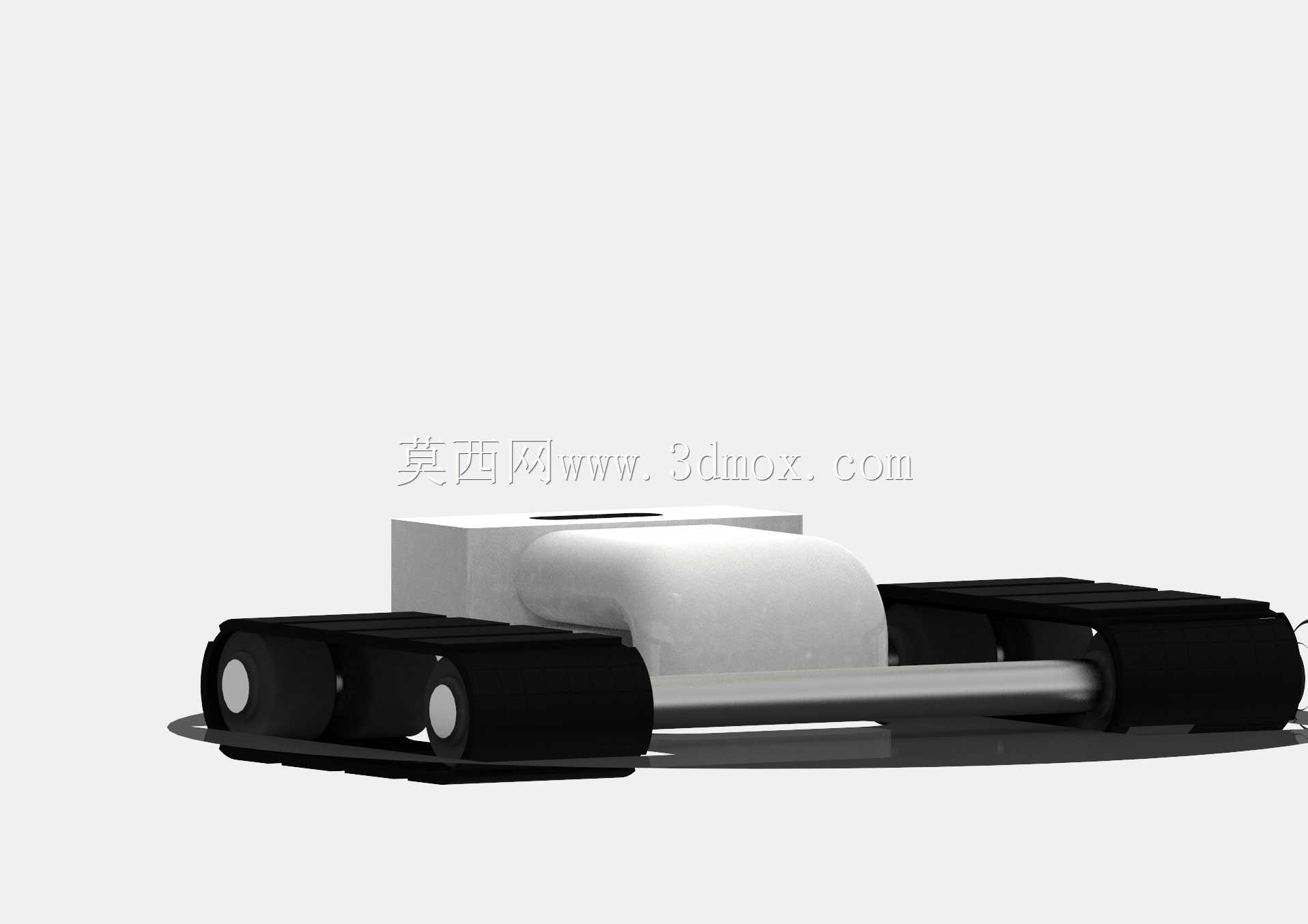

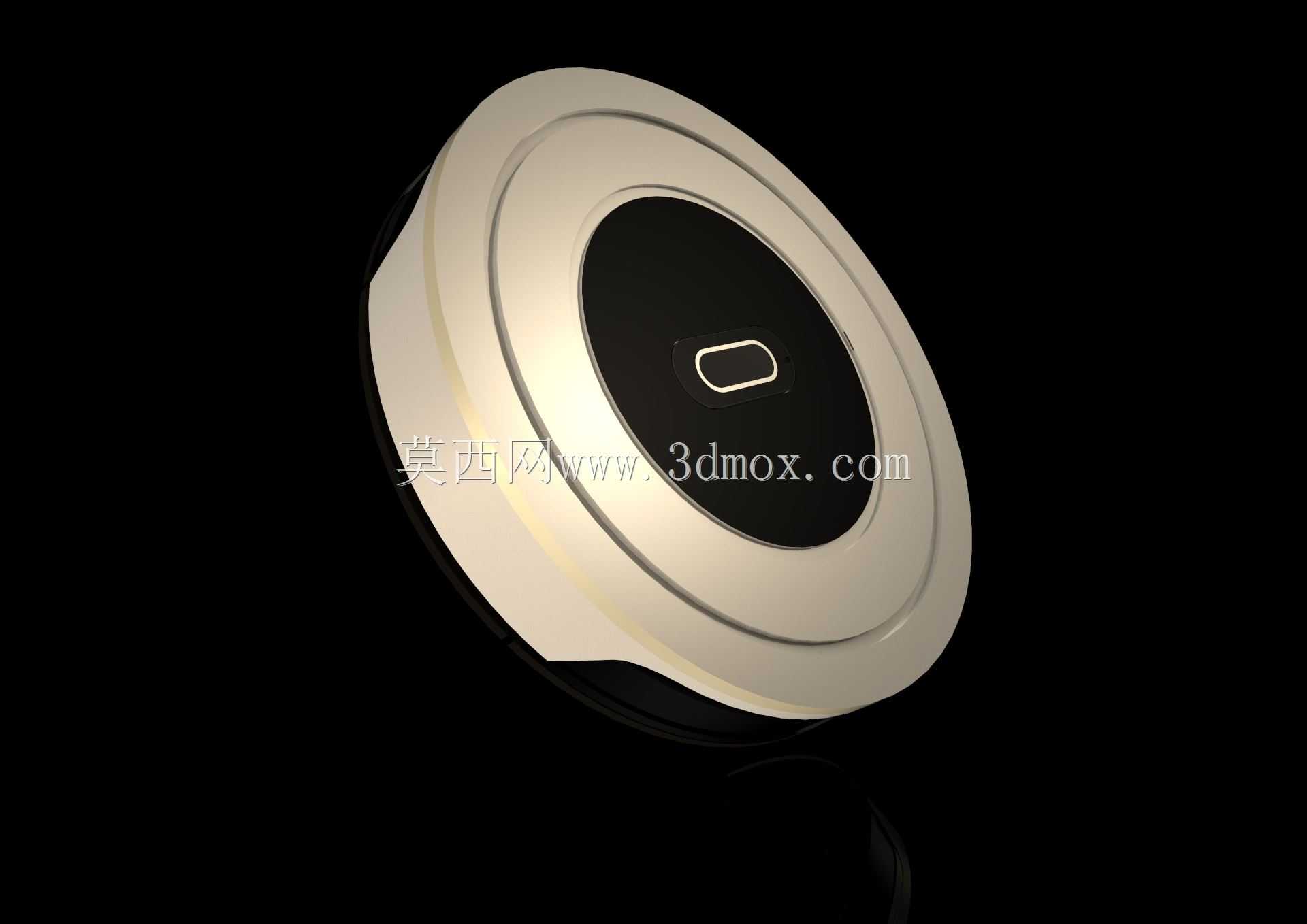

这款家用清洁设备的三维结构设计，核心围绕小户型家庭的多场景清洁需求展开，在做整体方案推演时，首先要平衡的是不同清洁场景下的机身通过性与功能集成度，毕竟日常家居环境里，既有平整的瓷砖、木地板地面需要拖拭，也有落地窗、阳台玻璃这类立面清洁需求，不能为了单一功能牺牲设备的场景适配能力。从外形结构来看，整机采用扁圆形的一体化机身设计，这种构型首先考虑的是家具底部的通行边界，常规家庭的沙发底、床底离地间隙大多在8-12厘米区间，扁圆形的机身可以将整体厚度控制在适配多数低矮空间的范围内，同时圆形轮廓没有突出的棱角，在沿边清洁、绕开桌椅腿的时候不会发生磕碰卡滞，相比带直角边的机身，转向时的所需的回转空间更小，在狭窄的过道、家具缝隙里移动更灵活。机身顶部的操控区域做了内凹式的按键布局，避免日常放置、移动时误触启动，顶面的多层同心圆造型并非单纯的装饰设计，每一层阶梯结构都对应内部的元器件排布：最外圈的壳体内部预留了沿边传感器的安装位，中间层的环形结构是上盖与底壳的扣合接缝位置，做阶梯造型可以隐藏拼缝，同时提升上盖的结构强度，避免日常踩踏、重物挤压导致壳体变形。在功能集成的设计思路上，这款设备没有采用复杂的多模块快换结构，而是将拖地、擦玻璃的功能做了底层逻辑的统一——地面清洁时依靠底部的拖布转盘配合行走轮的低速移动，实现均匀的湿拖擦拭；切换到玻璃清洁场景时，依靠底部的负压吸附结构贴合光滑玻璃面，配合拖布的往复运动完成立面擦拭，这种设计省去了用户更换功能模块的步骤，也减少了快换结构带来的密封、连接可靠性问题。做结构排布时，还要考虑整机的重心位置，将电池、驱动电机这类重量较大的部件布置在机身靠近中心的低位区域，不管是在地面移动还是在玻璃立面吸附，都能让重心尽量贴合接触面，避免倾斜、脱落的风险，机身侧面的感应条做了全包覆设计，在接触到家具腿、墙面的时候可以及时触发避障信号，不会硬撞损伤家居表面。另外，机身底部的拖布盘安装位做了浮动结构设计，可以根据地面、玻璃面的微小起伏自适应调整贴合压力，不会因为接触面不平整出现清洁漏区，边缘的行走轮采用软质橡胶材质，在木质地板、玻璃表面移动时不会留下划痕，也能提升吸附状态下的摩擦力，避免打滑。
