8.5英寸塑料离心式交流鼓风机叶轮结构

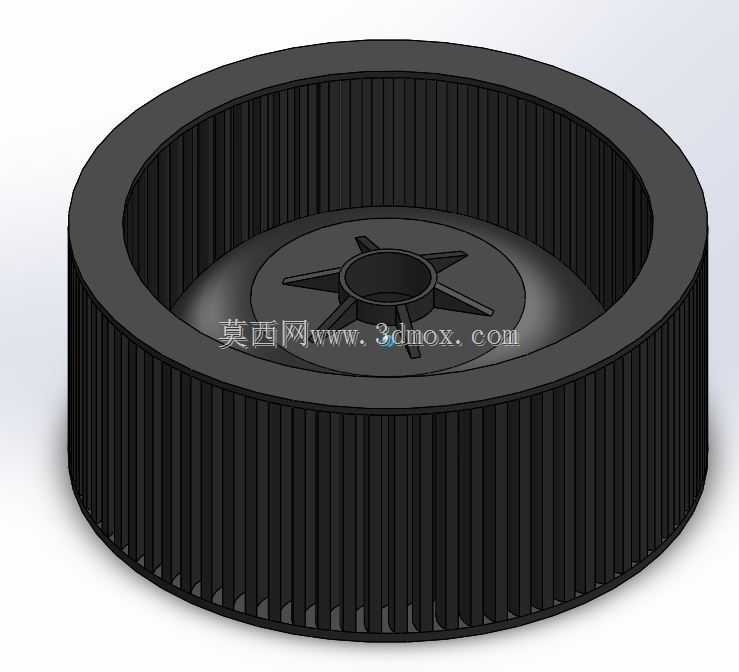

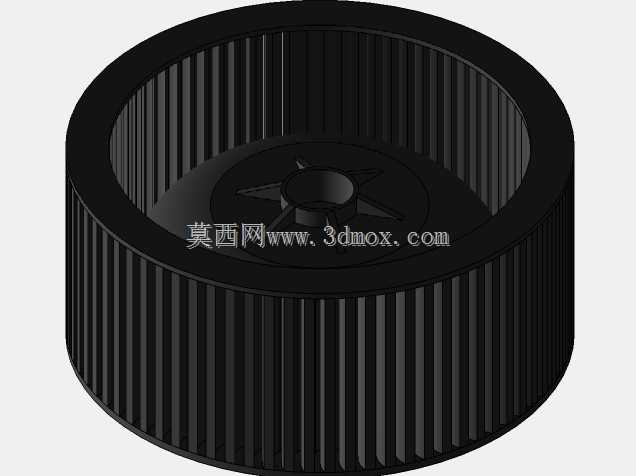

这款直径8.5英寸的离心式鼓风部件，是小型通风散热系统里的核心动部件，日常在机柜散热、小型新风末端、家用净化器、工业电子设备风冷回路里都能见到同结构的应用，区别于轴流扇的直吹送风逻辑，这类多翼式离心结构能在有限的轴向空间里建立更高的静压，克服滤网、风道弯折带来的风阻，把气流沿径向均匀甩出后沿风道导向指定散热区域。从结构设计逻辑来看，整体采用一体式注塑成型的方案，外圈密集排布的竖向肋条就是送风的叶片，叶片沿周向均匀布置，型线采用等厚直壁结构，不需要复杂的曲面脱模结构，能大幅降低注塑模具的加工难度，量产时的成型良率更高，适合大批量的民用通风类产品生产。中心的轮毂区域做了星型的加强筋结构，连接中心安装轴孔与叶片内侧的支撑底盘，这个结构是为了平衡高速旋转时的径向应力，避免叶轮在长期运转后出现轮毂开裂、叶片偏摆的问题，中心轴孔的尺寸适配常规小型交流电机的输出轴，安装时不需要额外做转接结构，直接压入配合加周向止动就能完成装配。安装边界上，8.5英寸的外径尺寸适配常规的蜗壳风道，轴向高度匹配常见的120mm、150mm规格风机的安装位，替换同规格金属叶轮时不需要改动原有风道的腔体尺寸，塑料材质的自重比同尺寸金属叶轮低60%左右，能降低电机启动时的扭矩负载，减少运转时的动平衡调校工作量。需要注意的是，模型里的散热片位置与角度仅做参考示意，实际开模或做结构适配时，需要根据配套电机的发热功率、安装固定方式调整轮毂处的加强筋排布，避免筋条遮挡电机端盖的散热通道，同时叶片的端部与蜗壳内壁的间隙需要控制在1.5-2.5mm之间，间隙过大会导致回风漏风降低送风效率，间隙过小则容易因为注塑收缩、动平衡偏移出现叶片擦壳的异响问题。这类塑料叶轮在做结构验证时，重点要校核高速旋转下的叶片形变，尤其是长期在60摄氏度以上的环境里工作时，塑料材质的蠕变会让叶片外张，需要提前在叶片根部做圆角过渡，减少应力集中点，避免长期运转后叶片断裂。
