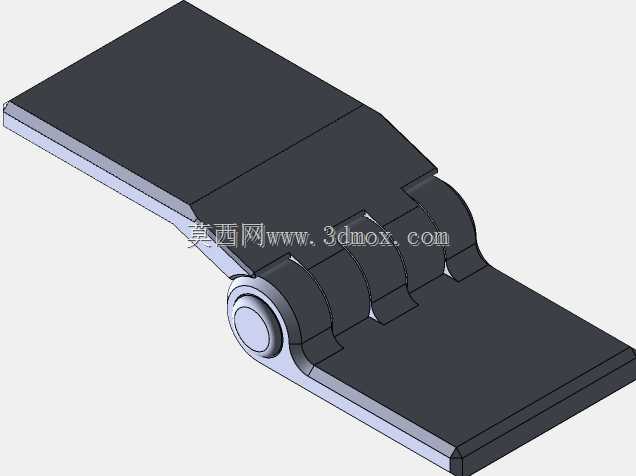

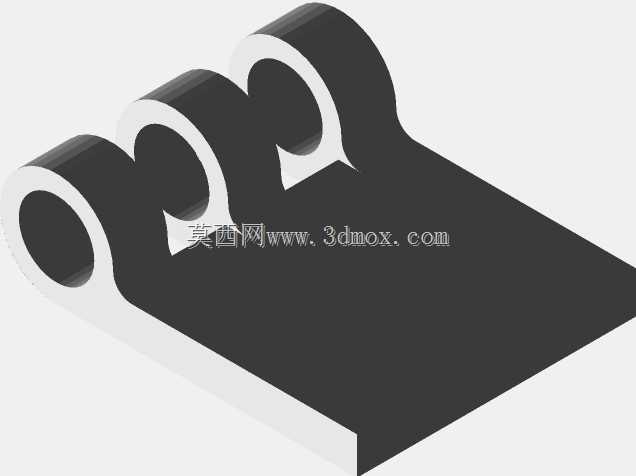

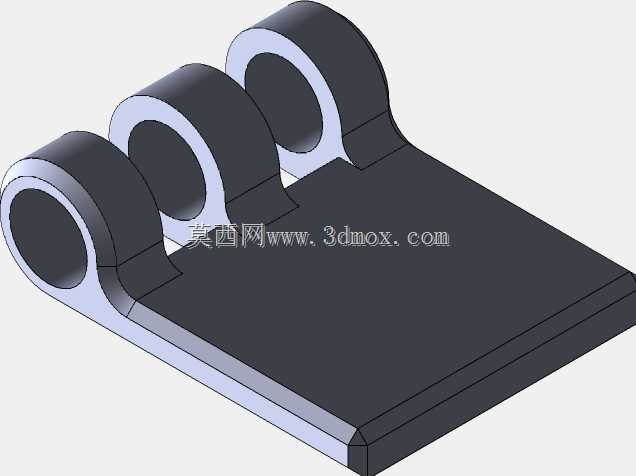

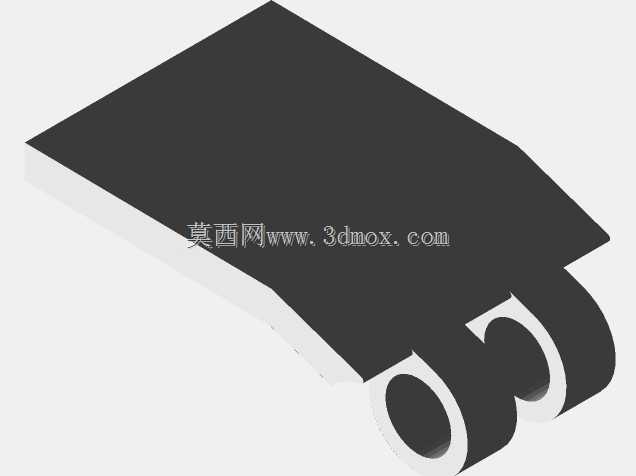

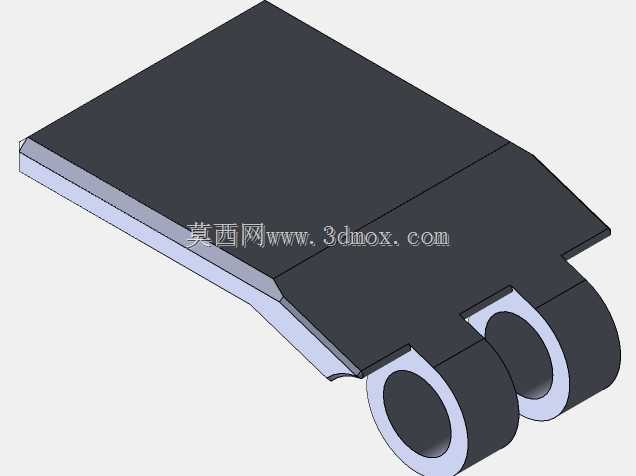

轻型设备用多段合页式小型铰链结构

这款小型铰链针对低载荷、高频次开合的轻型应用场景设计，常见于小型电控箱柜门、便携检测设备翻盖、轻型工装防护挡板、桌面小型工位器具的活动连接部位，核心作用是实现两个被连接件之间绕固定销轴的定角度转动，同时保证开合过程无卡滞、合页面贴合平整无错位。从结构设计逻辑来看，采用多段卷圆铰接的结构形式，区别于普通两段式合页，三段卷耳交错排布的设计能让销轴受力更均匀，避免单侧卷耳长期受力出现形变松旷，销轴端部做了铆压封边处理，不需要额外加装卡簧或者端盖，装配时直接将两个合页片分别固定在待连接件上即可，减少了装配环节的零件数量。两个合页片都采用平板式安装面，没有额外的凸起定位结构，安装时可以根据实际安装面的空间调整固定位置，对安装面的加工精度要求更低，适配不同厚度的轻型板材连接，合页片的厚度经过载荷校核，在承受单侧10kg以内的静载荷时，开合过程不会出现合页片翘曲变形，卷圆部位的配合间隙控制在0.1mm以内，既保证转动灵活，又不会出现开合过程的径向窜动。在安装边界上，合页展开状态下两个安装面处于同一平面，折叠状态下两个安装面可以实现0到165度的角度开合，完全能满足常规柜门、翻盖的开合角度需求，安装孔位可以根据实际使用需求在平板区域自行加工，不需要拘泥于预设孔位，适配不同的安装间距要求。铰接转动部位没有预留额外的润滑槽，因为轻型应用场景下的载荷低、转速慢，卷圆和销轴之间的初始配合间隙就能满足长期使用的磨损余量，不需要定期加注润滑脂，降低了后期维护的成本。整体外形没有尖锐棱角，所有边缘都做了小倒角处理，安装使用过程中不会划伤操作人员或者线缆，适合用在有人工操作的小型设备周边，避免开合过程的安全隐患。在实际选型适配时，需要注意被连接件的总重量不能超过铰链的额定载荷，同时安装时要保证两个合页片的固定面处于同一回转平面，避免出现装配蹩劲导致的转动卡滞，长期使用过程中如果出现轻微的松旷，可以通过挤压卷圆部位调整配合间隙，不需要整体更换铰链，延长了零件的使用寿命。
