左侧安装伸缩式抽屉滑轨三维结构设计

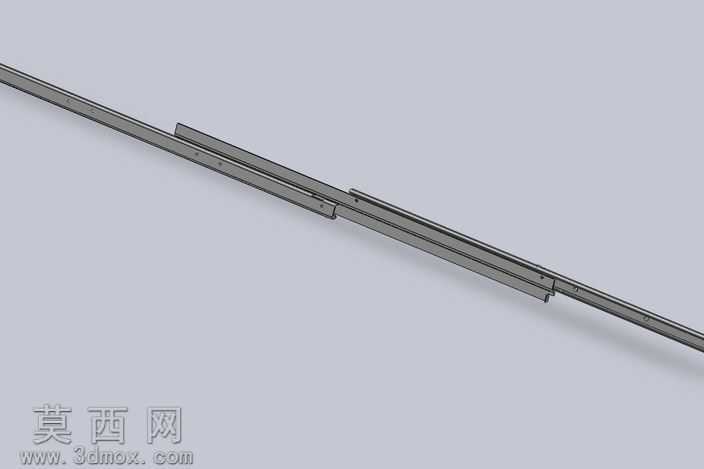

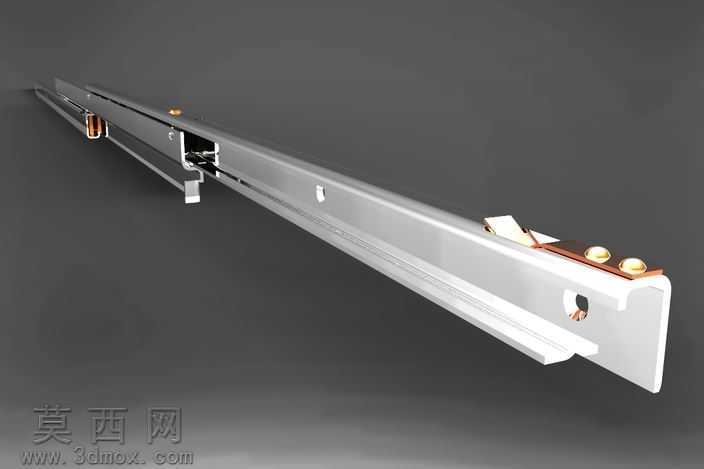

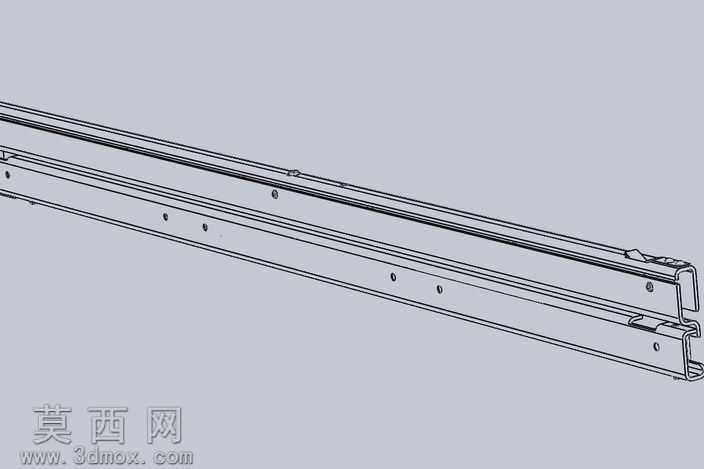

本作品为左侧安装款伸缩式滑轨的三维参数化建模成果，建模过程严格遵循家具五金滑动构件的实际生产尺寸规范，在SolidWorks环境下完成全零件的特征建模与总装配合。建模阶段首先拆分滑轨的层级结构，将整体拆解为外固定轨、中间滑动轨、内承载轨三个核心滑动层级，同时对钢珠保持架、缓冲阻尼弹片、安装定位卡扣、行程限位凸台等附属功能零件逐一进行特征绘制，通过拉伸、切除、扫描、钣金折弯等基础特征命令还原各零件的真实形态，对滑轨表面的安装孔位、定位凹槽、防脱卡扣等细节结构做1:1还原，确保各零件的尺寸公差符合实际五金件的装配要求。装配阶段通过添加重合、平行、距离等标准配合约束，还原三级滑轨的逐级伸缩逻辑，对钢珠滚动路径添加路径配合，模拟钢珠在内外轨滚道内的循环滑动状态，同时添加极限位置的限位配合，还原滑轨完全拉出、完全闭合两个状态的行程限位效果，避免装配体出现结构干涉。材质与渲染阶段，针对滑轨主体的冷轧钢基材赋予哑光镀锌金属材质，调整金属粗糙度参数还原五金件的真实磨砂金属质感，对内部的钢珠零件赋予高抛光铬材质，模拟轴承钢珠的亮面反光效果，对端部的阻尼弹片赋予磷铜材质，还原铜质弹片的暖调金属色泽，对塑料保持架零件赋予哑光工程塑料材质，区分不同材质部件的视觉差异。渲染阶段采用工作室柔光环境，调整光线角度突出滑轨的金属轮廓与结构层次，清晰展现各层级零件的装配关系与滑动结构细节。设计过程中重点考量滑轨的侧向承重性能与滑动顺畅度，对滚道的弧度、钢珠的排布密度做了参数化优化，确保伸缩过程无卡顿、无异响，同时预留了标准的家具安装孔位，可直接适配常规抽屉、柜体的安装需求，模型包含完整的零件特征与装配约束关系，可直接用于工程出图、结构验证、产品演示等场景，完整还原了左侧伸缩滑轨的全部结构细节与功能特性。
