卡西欧fx-CG50图形计算器外观结构建模

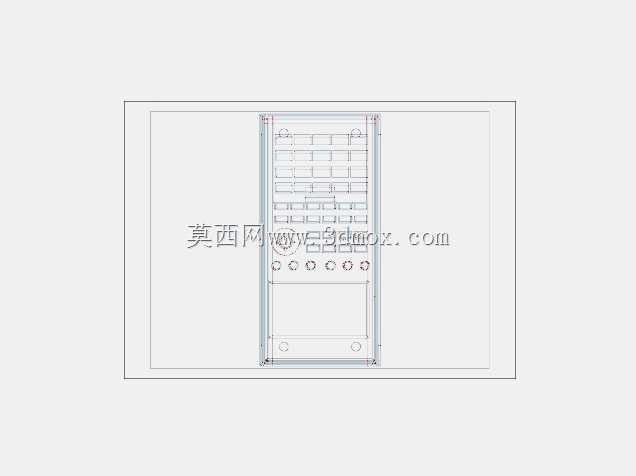

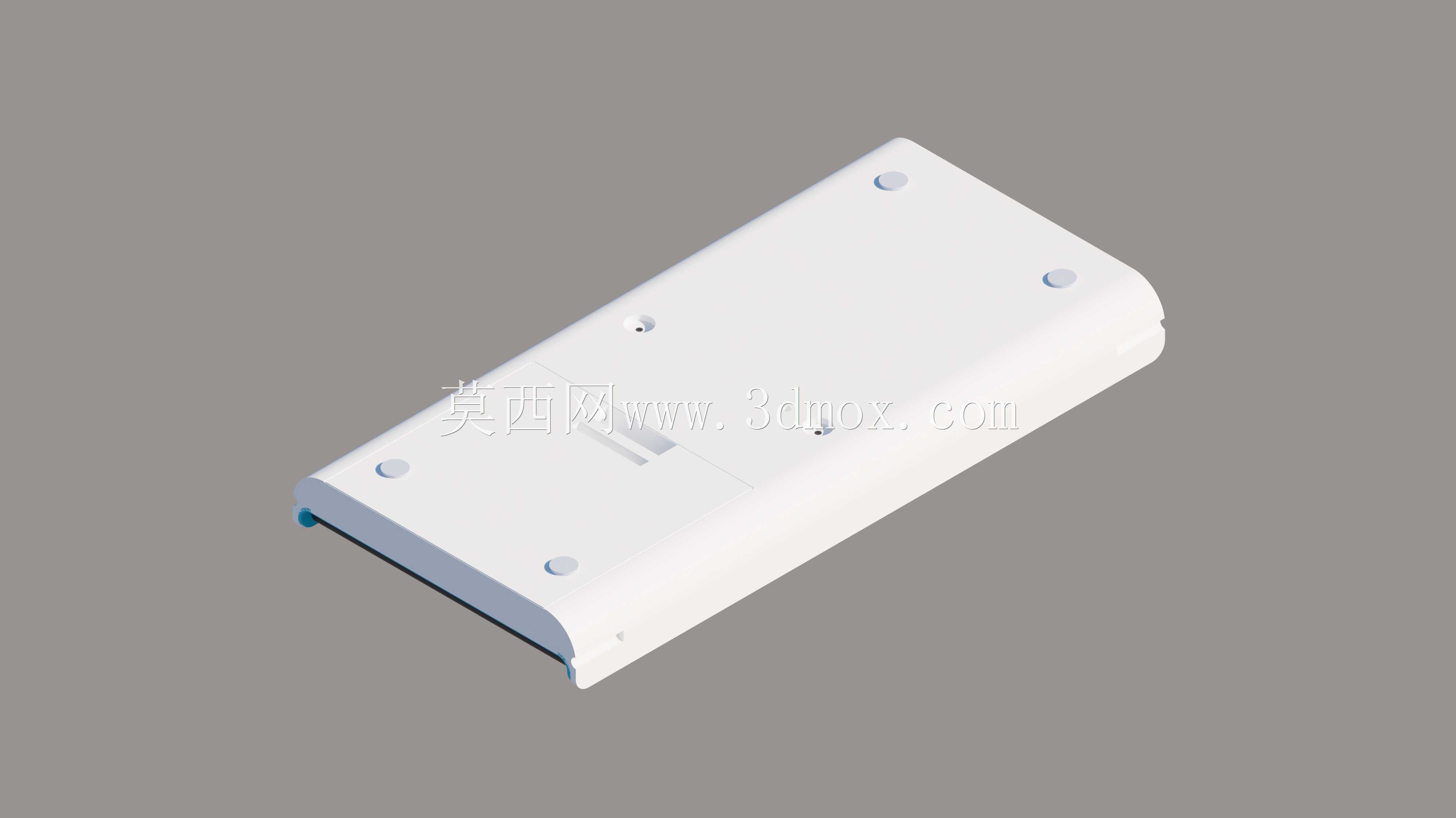

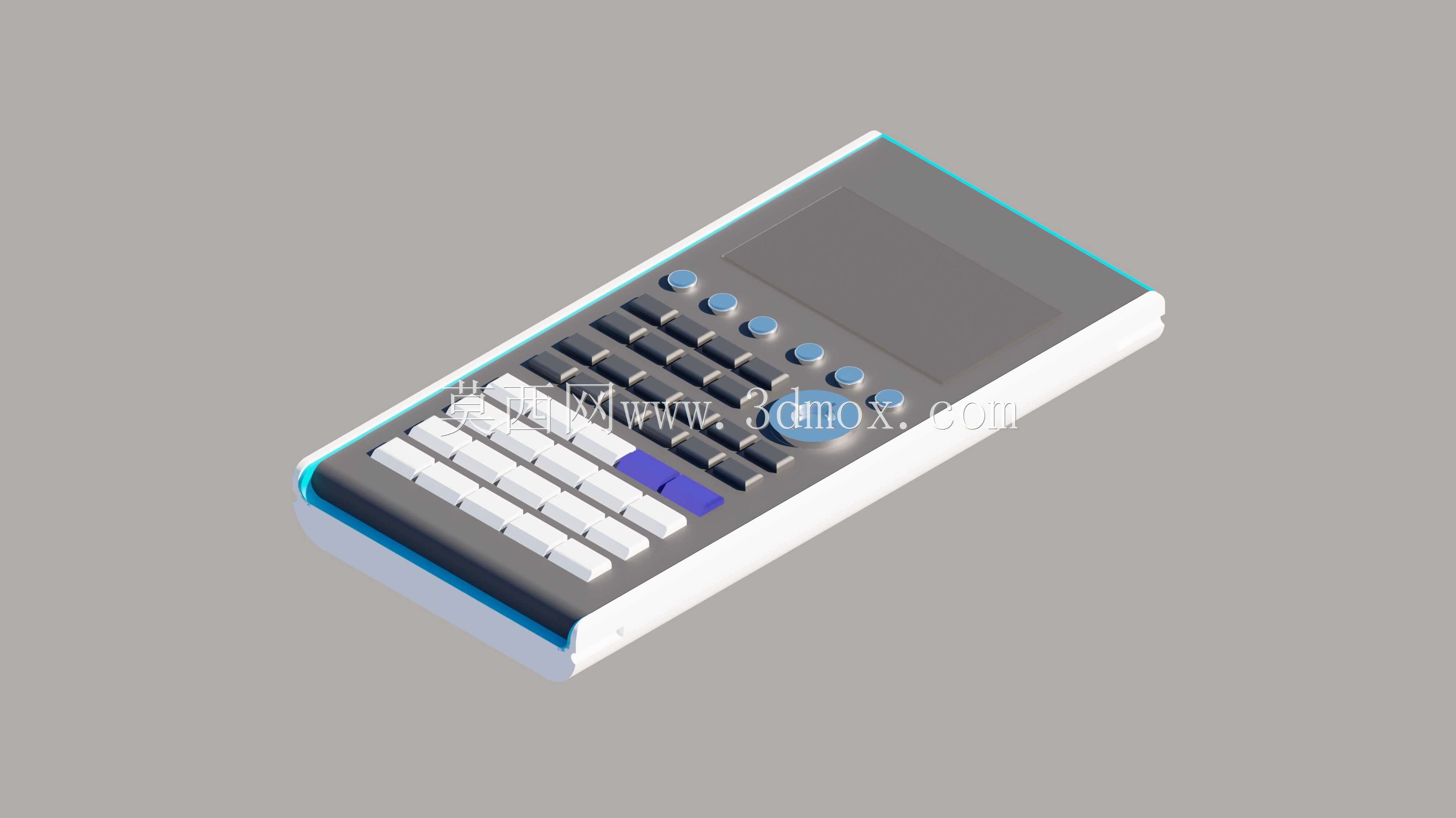

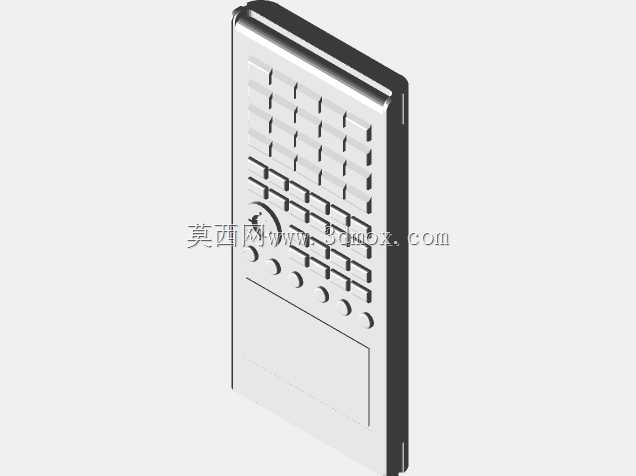

日常做教学教具配套结构设计、手持电子设备外观手板验证时，常需要复刻这类专业图形计算器的三维结构，这次建模的卡西欧fx-CG50，首先要匹配教学场景里的实际使用需求——它是面向高中、大学数理课程、工程现场快速验算的手持设备，既要满足课堂上函数绘图、公式推导、统计计算的操作空间，也要兼顾户外勘测、车间现场临时验算的便携握持手感。建模时先从握持边界入手，整机采用带圆角的长方薄型壳体，边缘做了1.2mm的圆弧过渡，避免长期握持硌手，壳体厚度控制在18mm以内，刚好能单手握持时拇指覆盖全部主按键区域，长度适配常规校服口袋、工具包侧袋的尺寸，不会出现放不进常规便携收纳位的问题。按键区域做了明确的功能分区：最上方是大尺寸液晶显示屏安装位，屏幕周边做了0.8mm的凸边，能在设备平放时避免屏幕直接接触桌面产生刮擦；屏幕下方的功能按键区采用圆形凸起按键，对应图形操作、菜单选择的高频操作，按键凸起高度1.5mm，按压力度反馈区间设置在1.2-1.8N，和实体设备的操作手感匹配；中部的数字与运算按键区采用长方圆角键帽，键帽表面做了微凹的弧度，贴合指腹按压的接触面，减少长时间按动的疲劳感；单独设置的紫色功能切换键，在配色上和周边白色、深灰按键做区分，方便用户盲操作时快速定位。建模过程中特意还原了壳体侧边的蓝白装饰条结构，这部分是上下壳体的扣合位，做了0.5mm的错位止口设计，既保证装配时的定位精度，也能在外观上形成视觉分层，避免整机全黑或全白的单调感。考虑到这类设备常被用于教学演示场景，建模时预留了屏幕区域的透明件安装位，后续做渲染或3D打印手板时，可以直接嵌入透明亚克力件模拟真实屏幕的显示效果；按键之间的间隙控制在0.3mm，既不会因为间隙过大进灰，也不会因为间隙过小出现按键卡滞的问题。壳体背部做了轻微的弧度处理，和手掌自然弯曲的弧度贴合，平放时也能形成3度左右的倾斜角，让桌面操作时的按键视角更舒适，不需要额外垫起设备就能看清屏幕内容。整个建模过程没有添加按键表面的丝印文本，预留了后续自定义按键标识的空间，方便不同使用场景下调整按键标注，比如适配不同语种的教学需求、或者定制工业现场专用的快捷功能标识时，不需要重新调整按键结构，直接在表面添加丝印特征即可。
