厨房一体式漏勺砧板组合结构设计

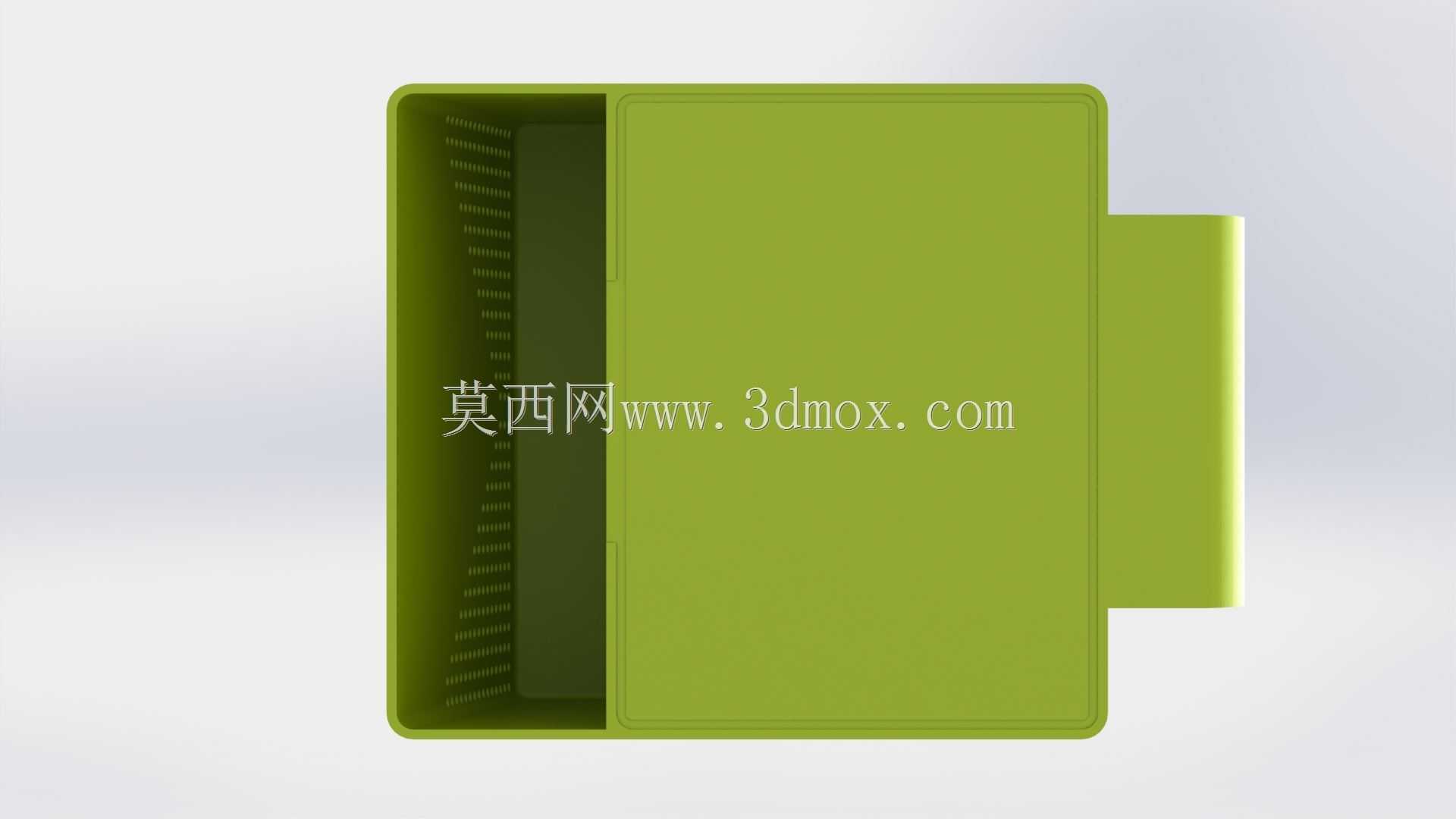

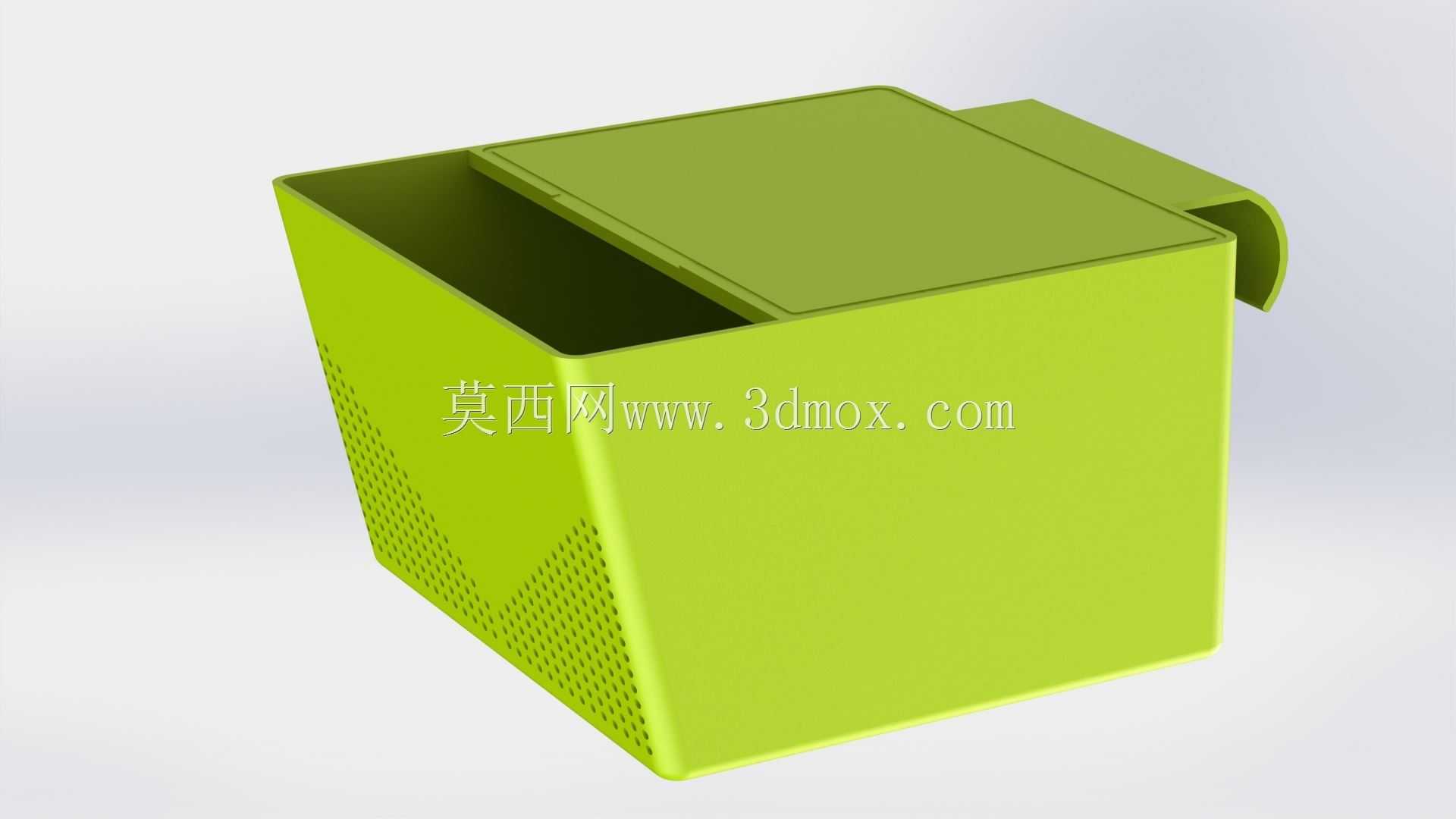

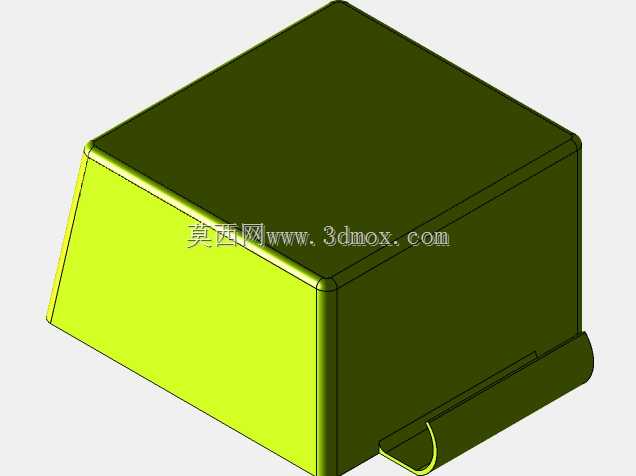

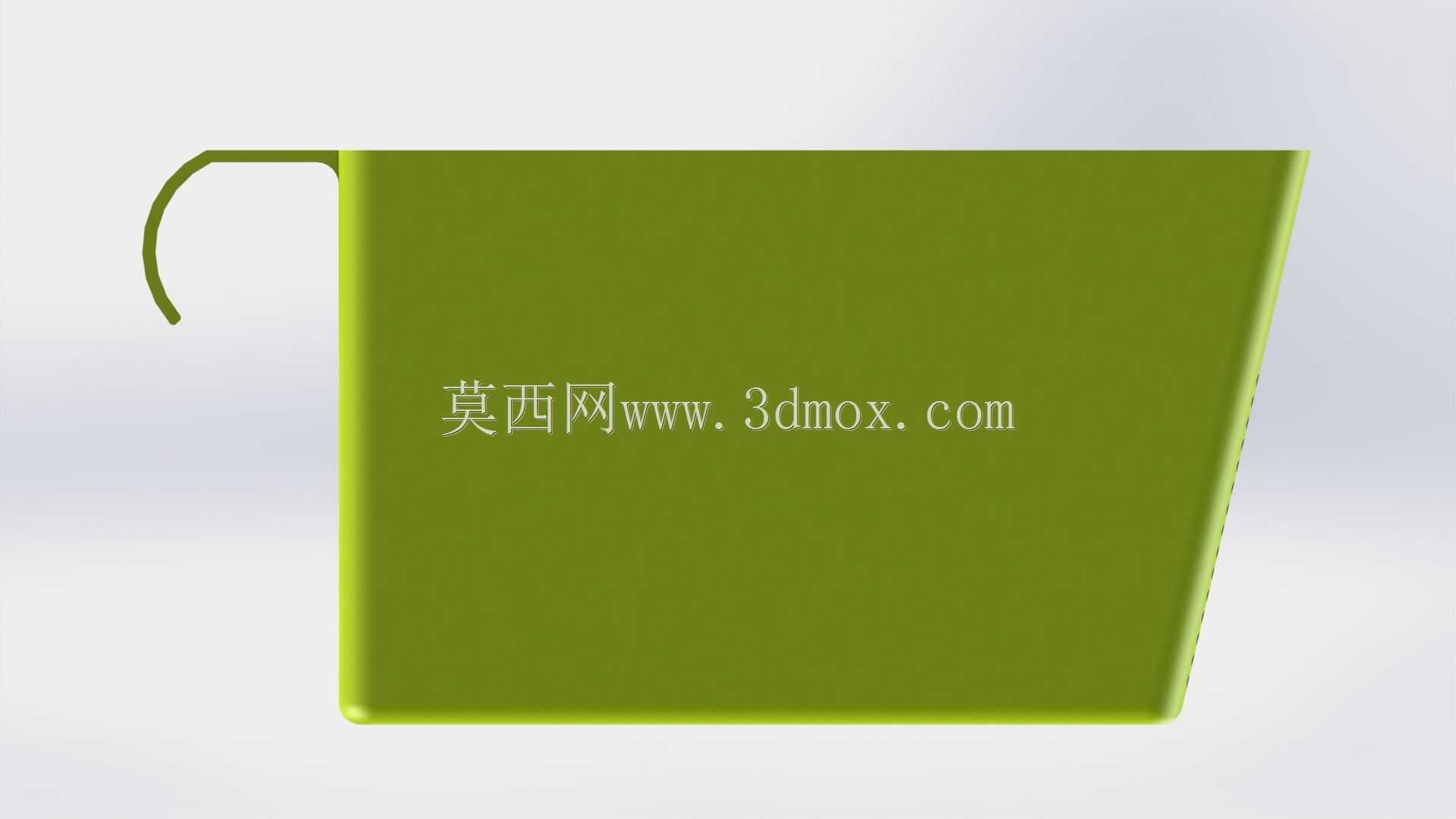

这款一体式漏勺砧板组合，核心瞄准小户型家庭厨房操作空间局促的痛点做结构整合，把食材处理环节的切配、沥水、暂存功能集成在同一套组件内，省去传统操作中多工具来回切换、台面摆放杂乱的问题。从实际使用场景来看，日常处理生鲜果蔬、焯水食材时，用户可直接在顶部砧板完成切配动作，切配过程中产生的汁水、需要沥水的食材可直接推入侧边集成的漏勺腔体内，无需额外挪动容器接水，切配完成后可直接提起漏勺部分完成冲洗、沥水，也可翻转组件将漏勺作为清洗容器使用，洗完的食材可暂存于漏勺内，砧板可继续作为切配台面使用，整套操作动线无需在台面摆放多个容器，大幅压缩操作占用的台面空间。结构设计上采用方正外形，核心考量是适配常规橱柜内部的储物空间，方正轮廓无突出异形结构，竖直放置时可贴合橱柜内壁，不会出现异形厨具摆放时浪费边角空间的问题，也适配零售端货架陈列的空间需求，可整齐码放减少陈列空间损耗。尺寸设计上，从把手到结构最远端的总长度控制在265毫米，底部支撑长度190毫米，整体高度130毫米，漏勺腔体深度150毫米，这个尺寸边界刚好适配多数桌面级3D打印设备的成型幅面，无需拆分打印即可完成整体制作，若有大尺寸使用需求，也可按比例缩放参数适配更大幅面的打印设备。壁厚设计上做了差异化处理，砧板作为直接承受切剁冲击力的部位，壁厚比其余结构更厚，保证切配过程中不会出现变形、开裂问题，漏勺侧壁做均匀的沥水孔排布，孔位间距兼顾沥水效率与结构强度，不会因孔位过密导致侧壁受挤压变形。考虑到该结构存在封闭的主腔与侧伸的把手结构，常规注塑成型工艺会面临脱模困难的问题，侧凹结构无法通过常规顶出动作顺利脱模，若强行做滑块结构会大幅提升模具成本，而增材制造的逐层成型工艺可完美实现该结构，无需额外设计脱模结构，也能轻松实现不同部位的差异化壁厚设计，无需考虑注塑工艺的壁厚均匀性要求，可根据不同部位的受力需求灵活调整壁厚参数，在保证结构强度的前提下尽可能控制整体重量。
