吊装连接用椭圆环钩五金构件设计

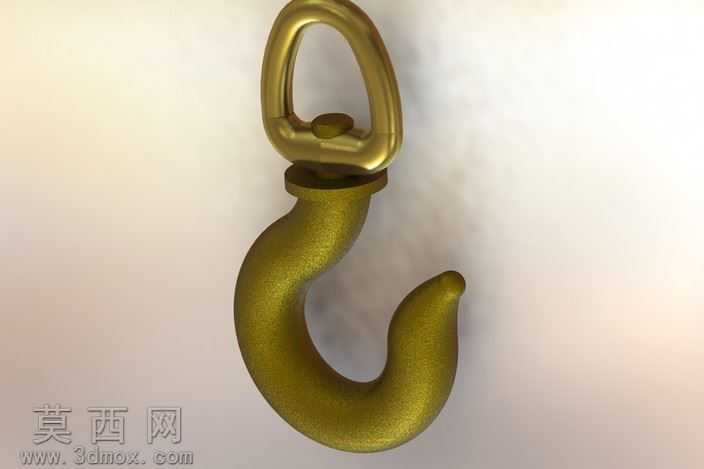

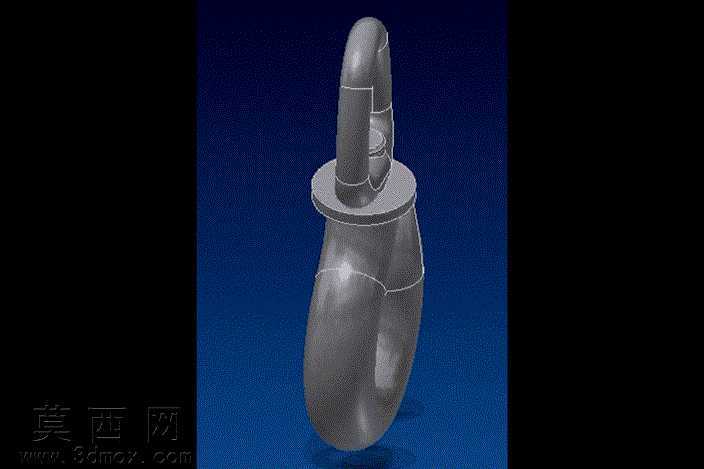

本椭圆环钩三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循五金吊具的实际生产尺寸规范，先通过二维草图绘制钩体的截面轮廓与中心轨迹线，利用扫掠特征生成钩身的基础曲面结构，再对钩体与椭圆环的连接部位做加厚处理，保证连接区域的结构强度符合承重使用要求。模型的材质设定为高强度合金结构钢，渲染阶段采用金属哑光材质参数，调整环境光与反射强度还原钢制构件的真实金属质感，对钩体的圆弧过渡区域做倒角处理，避免应力集中的结构缺陷，同时还原实际产品表面的细微机加工纹理，提升渲染效果的真实度。结构设计上，上部的椭圆挂环采用闭合式环形结构，环体截面为正圆形，保证与上部吊具连接时受力均匀，下部钩体采用大弧度弯钩造型，钩尖部位做圆润收边处理，既保证挂接作业时的顺滑度，又避免尖锐边缘带来的安全隐患，钩体与椭圆环的连接部位设置了加厚的限位凸台，凸台与钩身、环体的衔接处均做圆角过渡，分散承重时的应力传递路径，避免局部应力过大导致构件变形。设计过程中充分考量吊具类五金件的实际使用场景，整体结构无多余冗余特征，各部位的壁厚参数均按照承重载荷的力学计算结果设定，既保证构件的承重安全系数符合行业标准，又避免不必要的材料浪费。模型完成后通过干涉检查功能验证各部位无结构冲突，导出的通用格式文件可直接用于后续的工程图生成、有限元受力分析以及生产加工参考，渲染输出的效果图清晰展示了构件的整体造型与细节结构，可用于产品展示与技术交流场景。
