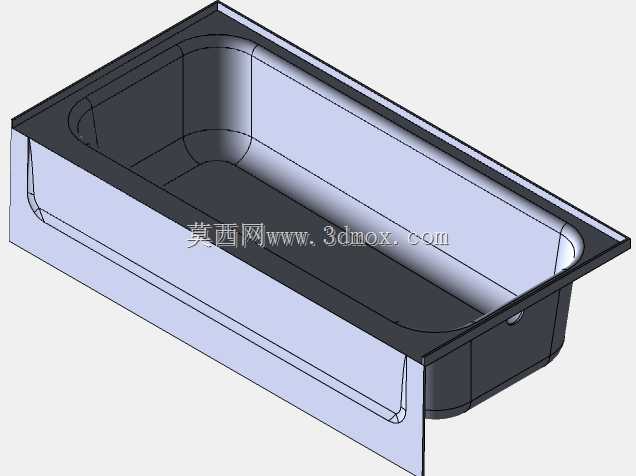

嵌入式长方型家用卫浴粗坯浴缸结构设计

日常卫浴场景中，嵌入式浴缸是家庭浴室、民宿卫浴区、快捷酒店独立洗浴间的核心洗浴部件，这类粗坯结构的浴缸模型，主要用于前期卫浴空间布局校核、安装尺寸匹配验证，也可作为后续模具开模、产品细化设计的基础结构参考。不同于独立式亚克力浴缸，这款嵌入式长方型浴缸采用下沉式安装逻辑，主体为深槽式一体腔体结构，槽体内侧转角全部做了大圆弧过渡处理，一方面避免直角位置积存洗浴污渍，降低日常清洁的死角占比，另一方面大圆弧过渡也能提升陶瓷或亚克力成型过程中的结构强度，减少坯体冷却、烧制过程中应力集中导致的开裂风险。从结构设计逻辑来看，缸体外侧预留了均匀的安装支撑边，边沿宽度适配常规浴室台面的搭接尺寸，安装时可直接将支撑边搭在浴室地面预留的安装槽台面上，边沿下方的缸体部分完全嵌入下沉槽内，不需要额外做落地支撑脚，能最大化节省浴室的地面占用空间，同时让卫浴区的台面保持整体平整，减少台面积水渗漏到安装槽内部的概率。缸体底部做了微小的坡度设计，坡度方向统一朝向排水口预留位，洗浴后的废水可以顺着坡度自然流向排水口，不会在缸底形成积水残留，排水口位置设置在缸体短边的靠近侧壁处，既不会影响使用者躺卧时的肢体放置，也方便后续连接下水管道，预留的安装空间足够适配常规的弹跳式下水、翻板式下水组件。缸体侧壁的厚度做了等厚设计，外侧壁带有轻微的脱模斜度，不管是采用陶瓷注浆成型还是亚克力吸塑成型，都能顺利完成脱模工序，不会出现侧壁卡模、坯体拉伤的问题；缸体上边沿做了微小的外翻边处理，外翻边的下沿可以和浴室台面的密封胶层完全贴合，避免洗浴时溅出的水顺着缸体外壁流到安装槽内部，长期浸泡导致基层受潮发霉。在实际项目应用中，这类粗坯模型不需要做表面纹理、防滑纹路的细节刻画，核心作用是给装修设计人员、卫浴产品结构工程师提供准确的外形轮廓与安装边界，在做浴室整体布局时，可以直接将该模型导入装配环境，校核浴缸与淋浴区隔断、洗手台、马桶的间距是否符合人体工程学要求，比如浴缸长边外侧预留的通行宽度是否满足单人侧身通行、进出浴缸的动作空间是否足够，同时也能验证安装槽的开挖尺寸是否匹配，避免现场施工时出现尺寸偏差导致浴缸无法嵌入的问题。从结构强度角度考虑，缸体的外侧转角位置做了局部加厚处理，对应安装时的支撑受力点，避免长期使用过程中边沿受力出现开裂、变形的问题，缸体整体的深度设计兼顾了坐式洗浴与躺卧洗浴的需求，不会因为槽深过浅导致洗浴时水体外溢，也不会因为槽深过大给老人、儿童进出造成阻碍。
