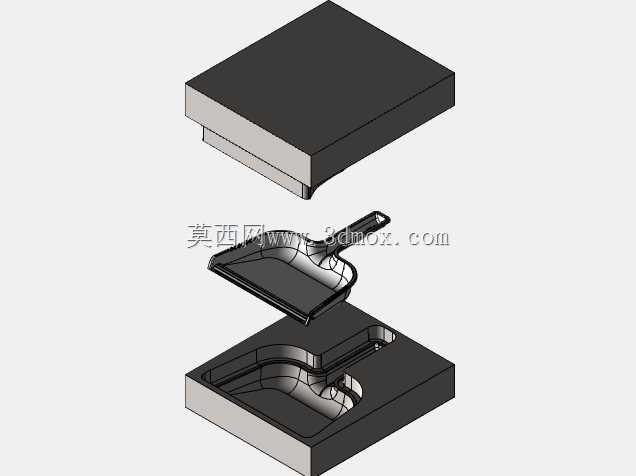

簸箕注塑成型用型芯型腔镶块结构

日常清洁类塑料制品的注塑生产环节中，簸箕作为民用清洁领域的常用耗材，其成型模具的镶块设计直接决定产品的成型精度与生产效率，这套型芯与型腔镶块正是针对簸箕的一体成型需求开发的模具核心部件。从实际注塑生产的场景来看，簸箕的盛料斗带有连续的弧形过渡面，边缘设置有加强用的翻边结构，手柄衔接处存在小角度的斜向连接位，这些复杂曲面如果直接在模架本体上加工，不仅会大幅提升模架的加工难度，后期生产中出现磨损、飞边缺陷时也无法快速更换维修，采用分体式镶块结构就能很好解决这一问题。设计过程中首先对簸箕的成品结构做了脱模方向的拔模分析，所有与开模方向平行的成型面都设置了合理的拔模斜度，避免顶出过程中出现塑件表面拉伤的问题；型腔镶块对应簸箕的外表面，加工时重点保证弧形面的顺滑度，减少后续塑件的抛光工作量；型芯镶块对应簸箕的内表面，在手柄与斗体的衔接位置做了圆角过渡处理，避免注塑时出现应力集中导致的填充不足问题。镶块的外形采用矩形基准结构，与模架的镶块安装槽采用间隙配合，配合公差控制在注塑模具常用的精度区间内，保证安装时能够快速定位，同时不会出现注塑过程中的溢料问题；镶块的分型面设置在簸箕口部的端面位置，分型面做了贴合处理，合模时能够完全锁紧，减少飞边的产生。冷却水道的布局在镶块内部做了针对性避让，沿着簸箕的弧形轮廓均匀排布，保证成型过程中整个塑件的冷却速率一致，避免出现收缩不均导致的翘曲变形。顶出位置的设计避开了簸箕的外观面，设置在型芯侧的非外观区域，保证成品外表面不会留下顶杆痕迹，满足民用产品的外观质量要求。这套镶块可以直接安装在对应规格的标准模架上使用，不需要对模架做额外的二次加工，适配常用的卧式注塑机安装尺寸，生产过程中如果某一位置出现磨损或者需要调整产品局部结构，只需要更换对应位置的镶块即可，不需要重新制作整套模具，能够有效降低模具的维护成本，缩短产品改型的周期，适配小批量多批次的民用塑料制品生产需求。
