线圈式传统纹身机精密三维结构设计

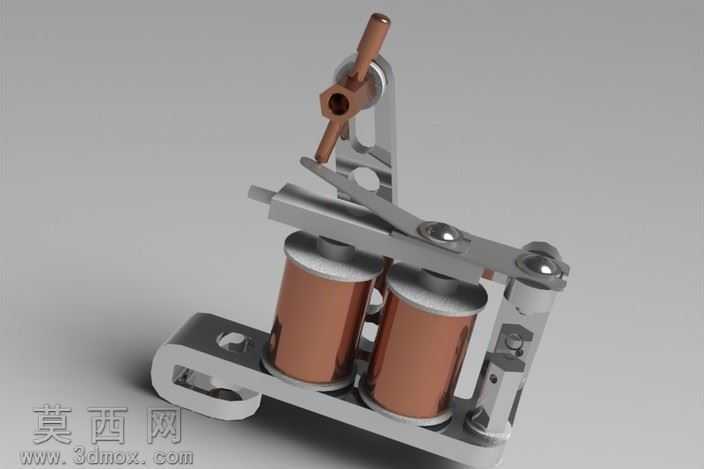

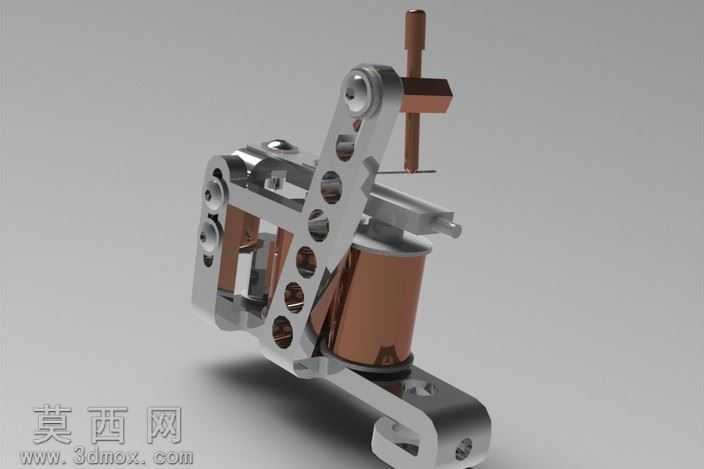

本作品为传统线圈式纹身机的三维建模设计，整体建模过程严格遵循真实纹身机的尺寸比例与装配逻辑，在三维建模软件中完成所有零部件的参数化搭建，从核心的电磁线圈、弹片传动组件、机架主体到固定螺丝、调节顶杆、针杆夹持结构均逐一还原，确保各部件的装配间隙、运动行程完全符合实物的运行逻辑。建模阶段对金属机架的镂空减重结构做了精准还原，机架侧面的规则圆孔、弯折角度、安装定位孔位均按照实物测绘尺寸绘制，保证后续装配时各部件的同轴度与位置精度。材质渲染阶段针对不同部件做了差异化的材质表现：机架主体采用抛光镀铬金属材质，调整金属粗糙度与反射参数，还原五金构件冷冽的金属光泽与细微的表面磨砂质感；电磁线圈部分采用紫铜绕组搭配深色绝缘漆材质，还原铜质线圈温润的金属色泽与绝缘层的哑光质感；弹片、固定螺丝等小部件采用不锈钢材质，通过调整高光参数区分不同金属构件的质感差异；针杆部分采用高碳钢材质，表现出细长杆件的坚硬质感。结构设计上完整还原了传统线圈纹身机的电磁驱动工作逻辑：当线圈通电产生电磁吸力时，会吸附衔铁带动弹片产生形变，进而带动固定在夹持结构上的纹身针做上下往复运动，断电时弹片的回弹力带动衔铁复位，通过通断电的高频交替实现纹身针的高频穿刺动作，建模时特意预留了弹片的形变空间、衔铁与线圈的工作间隙，同时还原了顶部的行程调节螺丝结构，可通过调节螺丝的旋入深度改变针杆的往复行程，匹配不同的纹身作业需求。渲染阶段采用柔和的影棚布光，通过主光源、补光与环境光的搭配，突出金属部件的轮廓转折与结构细节，背景采用中性灰色调，让视觉焦点完全集中在纹身机的机械结构上，既展现了精密五金构件的工业美感，也保证了模型尺寸的准确性，可作为纹身机结构设计、改装优化的参考基础，帮助相关从业者理解传统线圈纹身机的传动原理与装配关系。
