分体式卡接型散热装置固定罩结构设计

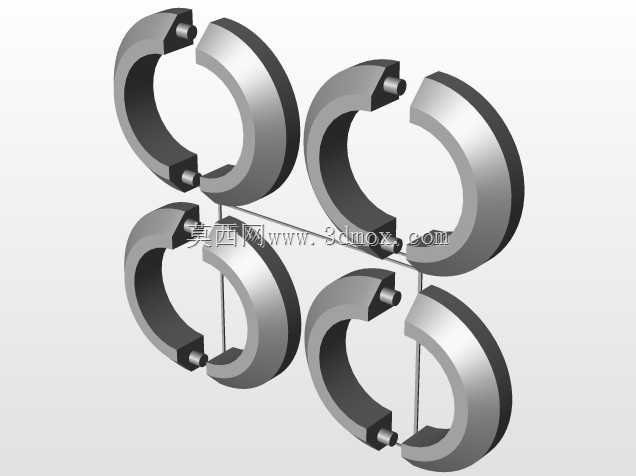

这款散热固定罩主要应用在小型电子功率模块、工控板卡局部散热、小型伺服驱动单元的散热组件配套场景中，核心作用是将外置散热鳍片或者环形散热体稳定约束在发热元器件周边，避免设备运输、运行振动过程中散热部件出现移位、偏斜，保证散热接触面的导热介质始终处于均匀贴合状态，不会因为散热件偏移出现局部热阻飙升的问题。从结构设计来看，采用了四组对称分体式C型卡环的布局，每组卡环端部都设置了凸起的定位卡接柱，安装时不需要额外的螺丝紧固件，只需要将卡环对准散热件外圈的定位槽推入，卡接柱就会嵌入对应卡槽完成锁定，相比传统的整体式抱箍结构，分体设计可以适配一定范围内的散热件外径公差，就算散热件外圈因为加工误差存在0.2mm以内的尺寸偏差，也能通过卡环自身的微形变完成适配，不会出现安装卡滞或者装配后松动的问题。设计过程中特意将卡环的截面做了等厚圆弧处理，内壁和散热件外圈的接触区域做了微小的倒角过渡，避免装配时刮伤散热件表面的阳极氧化层或者导热涂层，卡环的壁厚经过受力校核，在保证卡接抱紧力足够的前提下，尽可能降低结构自身的重量，同时不会因为长期受温出现应力松弛，就算在80摄氏度的长期工作环境下，卡接结构的抱紧力衰减也能控制在允许范围内。安装边界方面，四组卡环装配完成后形成的环形约束空间内径和配套散热件的外径保持0.1mm的间隙配合，卡接柱的伸出长度刚好匹配散热件上定位孔的深度，装配完成后卡环外沿不会超出散热件的最大外轮廓，不会额外占用设备内部的安装空间，不需要对原有设备的结构布局做调整就能直接替换原有固定件。在实际设备运维场景中，这种分体卡接结构的散热罩拆装效率远高于传统螺丝固定的结构，不需要借助螺丝刀等工具，徒手就能完成拆卸和装配，在需要频繁清理散热表面积灰、更换导热介质的运维场景下，能大幅缩短维护操作的时间，同时也避免了螺丝拆装过程中滑落掉入设备内部造成电路短路的风险。卡环的圆弧曲面设计也能在散热件周围形成均匀的气流导流面，当冷却气流流经散热区域时，不会因为固定结构的棱角产生紊流，能引导气流顺着散热片的间隙顺畅流通，一定程度上提升散热气流的利用效率，不会因为加装固定罩造成明显的风阻上升影响散热效果。
