系列规格六角头螺纹管堵头三维设计

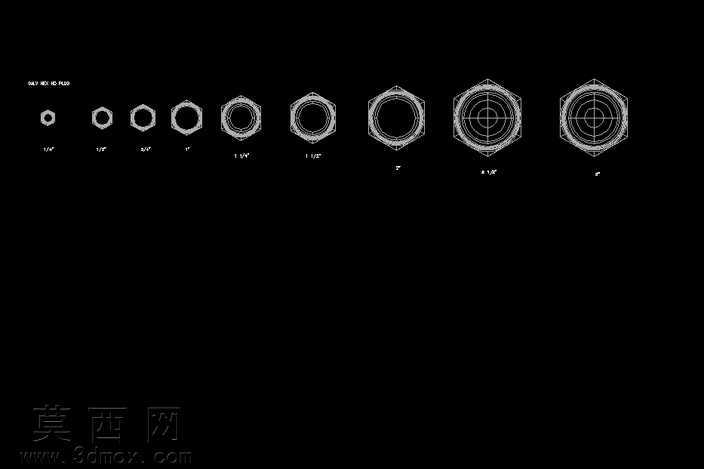

本次设计的是覆盖1/4英寸到3英寸全规格区间的六角头螺纹管堵头系列三维模型，建模过程依托参数化三维设计软件完成，首先针对管螺纹的密封特性搭建基础参数体系，严格遵循管螺纹的牙型角、螺距、锥度标准设定基础特征，确保每一个规格的螺纹段都能与对应通径的管道内螺纹实现精准配合，满足管路封堵的密封要求。建模时先以最小规格1/4英寸堵头为基准模型，绘制六角头的正六边形截面，通过拉伸特征生成头部实体，对六角头的棱边做统一的倒圆角处理，既避免尖锐边角带来的应力集中问题，也还原实际五金件的加工倒角工艺特征；随后绘制螺纹段的回转基体，通过螺旋扫描特征生成标准外管螺纹，针对螺纹收尾段做自然收束处理，还原实际车削加工的螺纹收尾形态，避免建模特征出现生硬的断面结构。完成基准模型搭建后，通过参数化驱动的方式，按照不同公称通径的尺寸比例，同步调整六角头对边宽度、头部厚度、螺纹段长度、螺纹大径小径等核心参数，快速生成全系列共10个规格的堵头模型，保证同系列产品的结构比例协调统一，所有规格的设计逻辑保持一致。材质渲染阶段，为模型赋予哑光铸铁材质，调整材质的粗糙度、金属度参数，还原工业五金件的磨砂金属质感，同时在六角头的端面添加规格标识的贴图特征，清晰标注每个堵头对应的公称尺寸，方便实际选型时快速识别规格。结构设计上，重点优化六角头与螺纹段的衔接过渡区域，采用圆弧过渡结构降低连接处的应力集中系数，保证堵头在承受管路内压时的结构强度；同时针对不同规格的堵头，合理匹配六角头的受力尺寸，确保使用标准扳手拧动时能够施加足够的拧紧力矩，不会出现头部打滑、崩边的问题。整个系列模型的特征树结构清晰，所有尺寸参数均可编辑调整，可直接用于管路系统的装配干涉检查、产品加工出图、3D打印样件验证等场景，能够满足水暖管路、工业流体管路、气动回路等不同场景下的管路封堵设计需求，为相关管路系统的整体设计提供精准的标准件模型支撑。
