饮品灌装线用双排瓶式冷却槽结构

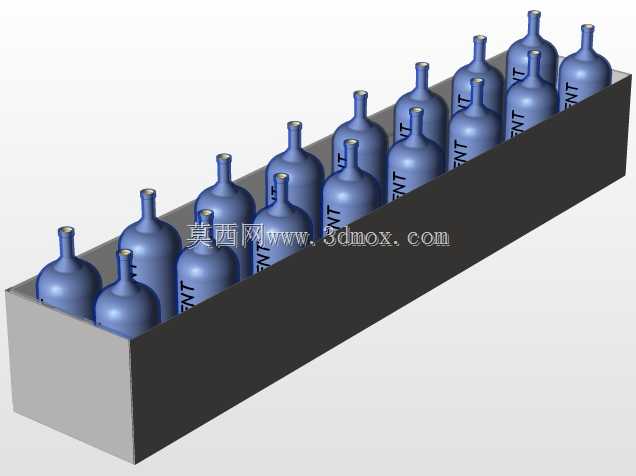

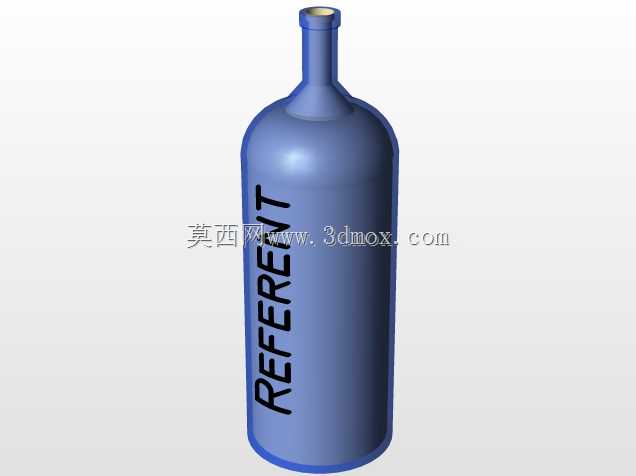

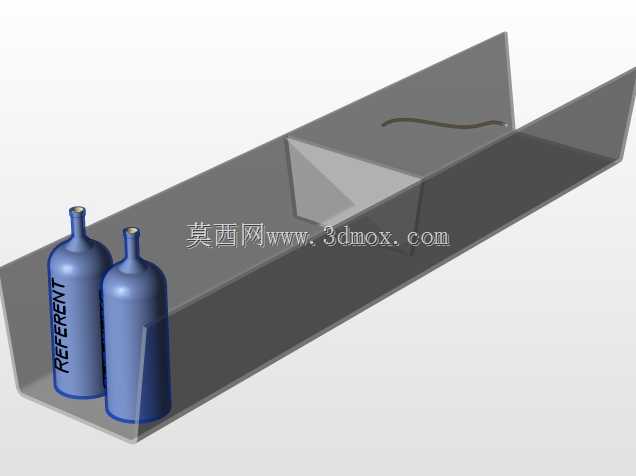

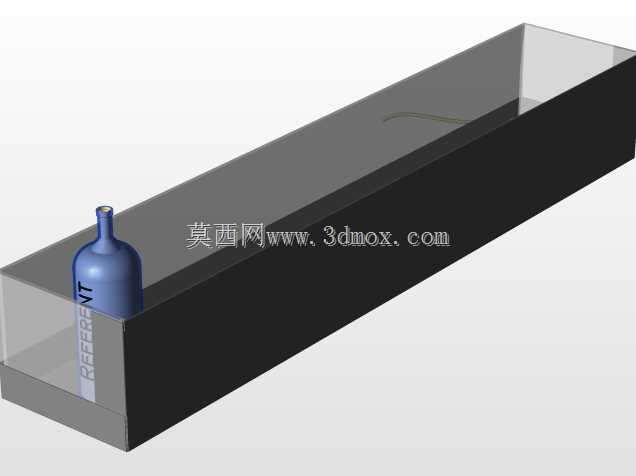

该结构主要应用于饮品灌装生产后端的冷却工序，在含气饮料、果酒、瓶装饮用水等产品完成热灌装或巴氏杀菌后，瓶体自身温度较高，直接进入后续贴标、装箱环节容易出现标签脱胶、瓶身凝露沾湿包装材料的问题，该冷却槽可通过槽内流通的低温冷却水，与连续通过的瓶体完成热交换，将瓶体温度快速降至与室温差值5摄氏度以内，适配连续化生产线的节拍要求。整体槽体采用长条形直槽设计，主体框架选用不锈钢材质焊接成型，槽体内壁做圆弧过渡处理，避免清洁死角残留积液滋生微生物，满足食品接触类设备的卫生要求，槽体外侧可根据现场保温需求加装有机玻璃防护围挡，既可以减少冷量散失，也能避免外部杂物落入槽内污染瓶体，同时方便运维人员实时观察槽内瓶体输送状态。槽内的瓶体承载区域采用双排错位排布设计，相比单排排布可在相同槽体长度下提升近一倍的冷却处理量，排布间距根据常规500毫升口径玻璃瓶的外形尺寸预留，瓶体之间留有均匀的水流通道，保证低温冷却水可以充分接触每个瓶体的外壁，避免局部冷却不均导致的瓶内饮品口感差异、瓶身温差应力开裂等问题。设计过程中优先考虑了生产线的安装适配性，槽体的进料端与出料端高度可根据前后段输送线的高度做±50毫米的调节余量，槽体总宽度控制在1.2米以内，适配多数标准车间的设备排布通道宽度，槽体底部设置有均匀分布的排水口与溢流口，可根据冷却水温差实时调整进水流量，维持槽内水位稳定在瓶身高度三分之二的位置，既保证足够的热交换接触面积，也避免水位过高漫过瓶口造成饮品污染。槽体的输送支撑面采用镂空栅格结构，栅条间距小于瓶底直径，可保证瓶体平稳输送的同时，让冷却水在槽内形成上下循环的流道，避免出现局部水温分层的问题，栅条表面做抛光处理，减少瓶底输送过程中的摩擦划痕，降低玻璃瓶输送过程中的爆瓶概率。在实际产线应用中，该冷却槽可直接对接前段的杀菌机出口与后段的风刀吹干设备，无需额外增加转接输送机构，减少产线的设备投入成本与占地面积，槽体侧边预留有温度传感器安装位，可实时监测槽内冷却水温度，联动外部制冷机组调整制冷功率，在保证冷却效果的前提下降低能耗。
