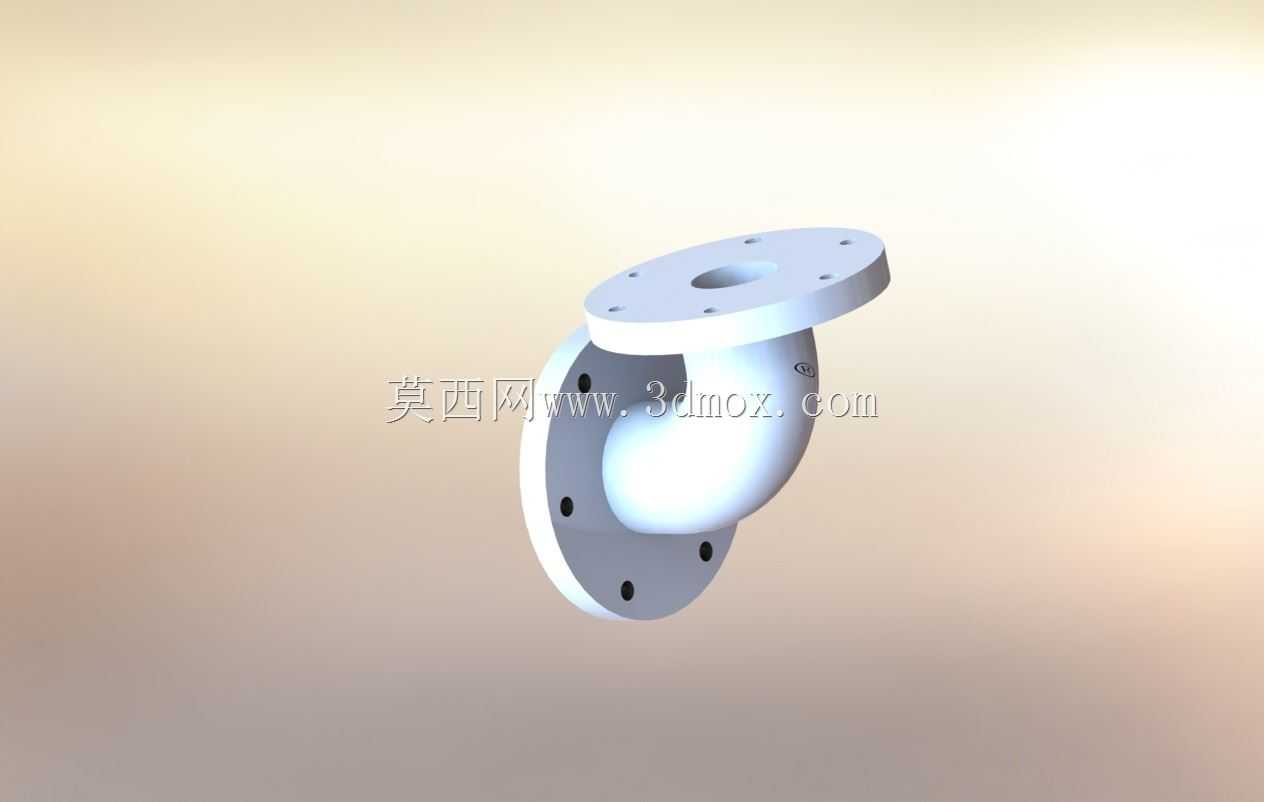

90度法兰连接式弯管接头结构设计

这款90度弯管接头主要应用在工业流体输送管路系统中，承担管路直角转向的连接功能，常见于化工流体输送、给排水管网、暖通循环系统、工业设备液压管路等场景，能够在有限的安装空间内完成管路走向的调整，避免管路强行弯折造成的通径缩减、应力集中问题。从结构设计来看，接头两端均采用标准法兰连接形式，法兰端面均匀分布螺栓安装孔，安装时可通过匹配螺栓、密封垫片与对应管路法兰完成紧固连接，密封性能可靠，能够承受管路内常规工作压力，适配多数工业管路的压力等级要求。接头的弯曲段采用平滑圆弧过渡设计，内壁无突兀折角，能够最大程度降低流体流经转向位置时的阻力损失，减少流体湍流、涡旋的产生，避免长期运行过程中杂质在转角位置沉积造成的管路堵塞问题，同时平滑过渡的流道也能降低流体冲刷对接头内壁的磨损，延长接头的实际使用寿命。设计过程中充分考虑了安装边界的适配性，两端法兰的端面保持垂直角度，安装时可直接对接水平与垂直方向的管路端口，无需额外调整管路角度，能够有效缩减现场安装的调整工作量，法兰盘的厚度、螺栓孔的分布圆直径均参照通用管路法兰标准设计，可直接与同通径的标准法兰配件互换，无需单独定制适配连接件。接头整体采用一体成型的结构设计，弯曲段与两端法兰为连续整体结构，不存在焊接拼接缝隙，避免了焊接位置易出现的腐蚀、渗漏隐患，整体结构强度更高，能够承受管路运行过程中产生的振动、压力波动载荷，不会在长期交变载荷作用下出现连接位置开裂的问题。外形尺寸设计上，弯曲段的曲率半径参照管路通径的合理比例设置，既不会因为曲率半径过小造成流道阻力陡增，也不会因为曲率半径过大导致接头整体占用安装空间过多，能够在狭小的管路布设空间内完成安装，适配设备内部紧凑空间的管路布设需求。法兰端面的密封面采用平面密封结构，可适配橡胶垫片、金属缠绕垫片等多种常用密封件，现场安装时可根据输送介质的温度、腐蚀特性灵活选择密封配件，无需对密封面结构进行二次加工。
